EPM7256AETC144-10N CPLD: fișă tehnică, specificații, aplicații și ghid de programare

EPM7256AETC144-10N este un dispozitiv logic programabil (CPLD) din seria MAX® 7000A a Intel.Acest cip este proiectat pentru performanțe rapide, rulând până la 172,4 MHz cu o întârziere de 10 ns.Acest ghid explică totul despre acest CPLD, inclusiv caracteristicile, specificațiile, utilizările sale, modul de programare a acestuia și aspectul său PIN.Dacă aveți nevoie de un cip fiabil și programabil pentru circuite digitale, acest articol vă va ajuta să înțelegeți cum funcționează.

Catalog

EPM7256AETC144-10N Descriere

EPM7256AETC144-10N este un CPLD de înaltă performanță din seria Intel Max® 7000A, adaptată pentru a solicita sarcini de integrare logică.Acest dispozitiv are 256 de macroceluri și aproximativ 5.000 de porți utilizabile, ceea ce facilitează flexibilitatea și utilitatea substanțială a proiectării în medii digitale complexe.Funcționând la o frecvență maximă de 172,4 MHz cu o întârziere de propagare de doar 5,5 ns, este proiectată pentru o funcționare rapidă.Proiectat cu o tensiune de funcționare de 3,3 V și ambalată într-un pachet plat subțire de 144 pini Quad (TQFP), EPM7256AETC144-10N acceptă cerințe robuste de proiectare logică.EPM7256AETC144-10N folosește memoria de configurare non-volatilă bazată pe EEPROM, permițând stocarea permanentă a datelor de programare.Această caracteristică, combinată cu programabilitatea în sistem prin intermediul interfeței JTAG, oferă ușurință în actualizări și reprogramare pe teren, sporind capacitatea de utilizare pe termen lung, fără a fi nevoie de o reconfigurare fizică sau înlocuire.

Asigurați-vă proiectele cu o tehnologie fiabilă, dovedită pe teren, plasându-vă comanda în vrac pentru EPM7256AETC144-10N cu noi astăzi și asigurați-vă că aveți o soluție solidă CPLD.

EPM7256AETC144-10N Modele CAD

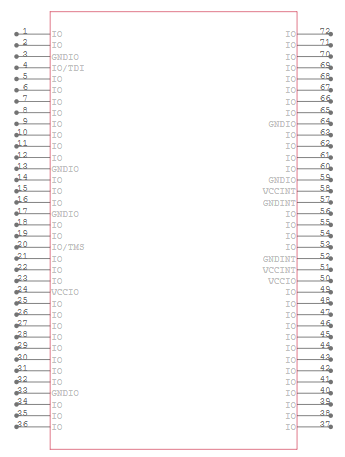

Simbol EPM7256AETC144-10N

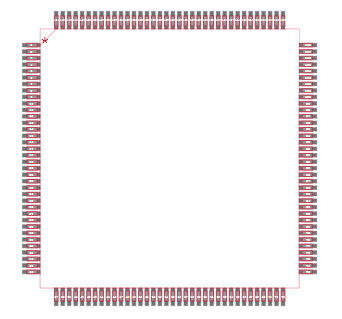

EPM7256AETC144-10N Amprentă

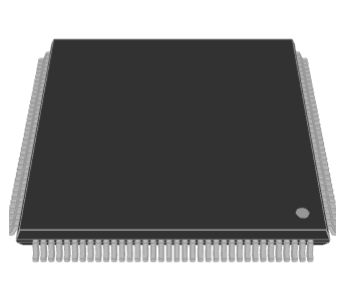

EPM7256AETC144-10N Model 3D

Caracteristici EPM7256AETC144-10N

Macroceluri:Acest dispozitiv este echipat cu 256 de macroceluri.Macrocelele sunt componentele logice configurabile care permit CPLD să îndeplinească diverse funcții logice.

Porți utilizabile:Oferă aproximativ 5.000 de porți utilizabile.Aceasta se referă la cantitatea echivalentă a porților logice de bază (cum ar fi și, sau, nu) care pot fi configurate în cadrul dispozitivului.

PIN -uri I/O:CPLD dispune de 120 pini de intrare/ieșire, care permit interfațarea extinsă cu alte părți ale designului electronic al unui utilizator.

Întârziere de propagare (TPD):Întârzierea maximă de propagare este de 10 nanosecunde, determinând cât de repede CPLD poate prelucra semnale de intrare și poate produce ieșiri.

Frecvența de funcționare:Poate funcționa la frecvențe de până la 95,2 MHz, ceea ce definește viteza cu care dispozitivul poate executa operațiunile logice.

Tensiune de alimentare:Dispozitivul funcționează la o tensiune de alimentare de 3,3V, alinându-se la niveluri comune de logică digitală de joasă tensiune.

Pachet:Acesta vine într-un pachet plat subțire de 144 de pini (TQFP), un tip de pachet compact care este favorabil pentru minimizarea spațiului necesar pe plăcile de circuit imprimate.

Interval de temperatură de funcționare:Intervalul de temperatură de funcționare este de la 0 ° C la 70 ° C, asigurând performanțe fiabile pe o gamă largă de condiții de mediu.

Programabilitate în sistem:CPLD acceptă programabilitatea în sistem printr-un IEEE STD.1149.1 Interfața Grupului de acțiune de testare (JTAG), permițând programarea și reprogramarea dispozitivului logic în configurația finală a hardware -ului.

EPM7256AETC144-10N Diagrama blocului

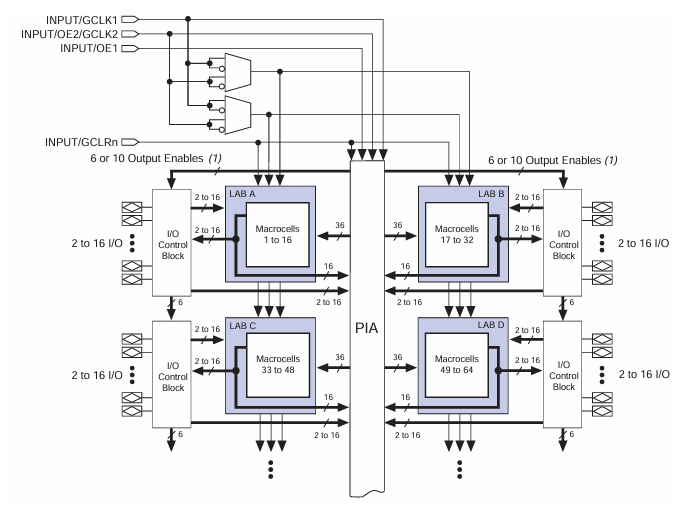

EPM7256AETC144-10N este a Dispozitiv logic programabil complex (CPLD) cu patru Blocuri de array logică (laboratoare) , fiecare conținând 16 macroceluri, în valoare totală de 64 de macroceluri.Aceste macroceluri gestionează atât logica combinațională, cât și cea secvențială, ceea ce face ca dispozitivul să fie flexibil pentru diverse aplicații logice digitale.În centrul CPLD este Array de interconectare programabilă (PIA), care conectează toate laboratoarele, asigurând o rutare eficientă a semnalului.Fiecare laborator comunică cu PIA folosind 36 de linii de interconectare, permițând partajarea și procesarea eficientă a semnalelor.Dispozitivul dispune de blocuri de control I/O pe fiecare parte, care susțin 2 până la 16 pini I/O pe laborator.Aceste blocuri ajută la gestionarea funcțiilor de intrare și ieșire, conectând CPLD la circuitele externe.Semnalele de control precum Global Clocks (GCLK1, GCLK2), OUTPUT ENALES (OE1) și Global Reset (GCLRN) ajută la sincronizarea operațiunilor logice pe dispozitiv.În plus, porțile logice gestionează semnalele de ceas și resetează, asigurând o funcționare lină.Acest CPLD este proiectat pentru procesarea logică de mare viteză, oferind programabilitate, o rutare eficientă a semnalului și un control fiabil de I/O, ceea ce îl face adecvat pentru sisteme încorporate, comunicații și automatizări industriale.

Specificații EPM7256AETC144-10N

Tip	Parametru
Producător	Alterra/Intel
Serie	Max® 7000a
Ambalaj	Tavă
Starea părții	Învechit
Tip programabil	În sistem programabil
Timp de întârziere TPD (1) Max	10 ns
Alimentare de tensiune - intern	3V ~ 3.6V
Numărul de elemente/blocuri logice	16
Numărul de macroceluri	256
Numărul de porți	5000
Numărul de I/O.	120
Temperatura de funcționare	0 ° C ~ 70 ° C (TA)
Tip de montare	Montare la suprafață
Pachet / carcasă	144-LQFP
Pachet de dispozitive furnizor	144-TQFP (20x20)
Numărul produsului de bază	EPM7256

Aplicații EPM7256AETC144-10N

Inteligenţă artificială

Acest CPLD este utilizat în acceleratoarele hardware AI pentru a gestiona calcule complexe necesare pentru procesarea algoritmilor AI în mod eficient, îmbunătățirea atât a vitezei, cât și a fiabilității în aplicațiile AI.

Tehnologie 5G

Pe tărâmul comunicațiilor 5G, EPM7256AETC144-10N este cel mai bun pentru procesarea semnalului și gestionarea protocoalelor de comunicare.Operațiunile sale logice de mare viteză facilitează procesarea rapidă necesară în următoarea generație de sisteme wireless.

Cloud computing

În cadrul centrelor de date, acest dispozitiv îmbunătățește capacitățile de procesare, servind ca componentă pentru gestionarea volumelor mari de date și calcule complexe, care susține infrastructura serviciilor cloud.

Electronica de consum

CPLD găsește aplicații în electronice de consum, cum ar fi televizoare și console de jocuri, unde îndeplinește funcții logice personalizate care îmbunătățesc funcționalitățile și experiența dispozitivului.

Tehnologie wireless

Este utilizat în dispozitive de comunicare wireless pentru a modula și demoda semnale, asigurând o comunicare eficientă și eficientă în dispozitive precum routere și modemuri celulare.

Control industrial

Acest dispozitiv este integral pentru sistemele de automatizare în setările industriale, unde controlează mașinile și gestionează procesele, contribuind la creșterea productivității și siguranței.

Internet of Things (IoT)

În dispozitivele IoT, EPM7256AETC144-10N gestionează sarcinile de procesare și comunicare a datelor, excelentă pentru funcționarea perfectă a dispozitivelor conectate în case și industrii inteligente.

Echipament medical

CPLD este aplicat pe dispozitive medicale pentru sarcini precum achiziția de date și procesarea semnalului, jucând un rol în fiabilitatea și eficiența diagnosticului medical și a echipamentelor de tratament.

EPM7256AETC144-10N părți similare

• EPM7256AETC100-7

• EPM7256AETC144-7

• EPM7256AETC100-5N

EPM7256AETC144-10N Avantaje

Densitate logică ridicată

Acest dispozitiv împachetează 256 macroceluri și aproximativ 5.000 de porți utilizabile, permițând implementarea circuitelor logice complexe într -un singur cip.Această densitate logică ridicată facilitează proiectele mai integrate și mai compacte, reducând numărul general al componentelor și simplificarea machetei plăcii.

Programmabilitate în sistem (ISP)

Prezentând o programare în sistem prin intermediul unui IEEE Std.1149.1 Interfața JTAG, EPM7256AETC144-10N permite o programare ușoară și reprogramare direct în circuit.Această capacitate este de neprețuit pentru prototiparea rapidă și procesele de proiectare iterativă, ceea ce permite efectuarea ajustărilor fără a fi nevoie să înlocuiți cipul.

Întârziere rapidă de propagare

Cu o întârziere de propagare maximă de doar 10 ns, acest CPLD asigură procesarea rapidă a intrărilor și ieșirilor pentru aplicații care necesită gestionarea datelor de mare viteză și răspunsuri în timp util, cum ar fi procesarea video și sisteme de tranzacționare de înaltă frecvență.

Consum redus de energie

Funcționând pe o tensiune de alimentare de 3,3 V, EPM7256AETC144-10N este optimizat pentru eficiența energetică.Acest consum redus de energie este benefic în dispozitivele portabile și cu baterii, unde gestionarea energiei electrice este bună pentru prelungirea duratei de viață operaționale.

Capabilități I/O cuprinzătoare

Dispozitivul este echipat cu 120 de pini I/O, oferind opțiuni extinse de conectivitate.Acest lucru permite interfațarea flexibilă cu o gamă largă de periferice și alte componente ale sistemului, ceea ce o face extrem de adaptabilă la medii complexe cu mai multe dispozitivuri.

Stocare de configurare non-volatilă

Datorită memoriei sale bazate pe EEPROM, CPLD își păstrează setările de configurare chiar și după oprirea puterii, asigurându-se că funcționalitatea dispozitivului rămâne consecventă pe ciclurile de putere.Această caracteristică este necesară pentru aplicațiile care necesită performanțe de încredere, pe termen lung, fără a fi nevoie de o reconfigurare frecventă.

EPM7256AETC144-10N Pași de programare

Programarea dispozitivului EPM7256AETC144-10N implică un proces de programare în șase etape (ISP): ISP:

1. Introduceți ISP: Acest pas se asigură că părțile de intrare și ieșire ale dispozitivului comută de la utilizarea normală la modul de programare fără probleme.Este nevoie de aproximativ 1 milisecundă.

2. Verificați ID: Înainte de a începe programarea, dispozitivul își verifică propriul ID.Acest pas este foarte rapid.

3. Ștergere în vrac: Aceasta șterge toate datele anterioare de pe dispozitiv.Face acest lucru primind o comandă pentru a șterge totul și apoi așteptând 100 de milisecunde pentru a se asigura că totul este șters.

4. Program: Aici sunt introduse noile date în dispozitiv.Pentru fiecare date, acesta este trimis la adresa corectă din dispozitiv, iar apoi un impuls special se asigură că este stocat corect.

5. Verificați: După programare, dispozitivul verifică dacă toate datele sunt stocate corect citindu -le înapoi și comparându -le cu ceea ce ar trebui să fie.

6. ISP ISP: Acest pas trece dispozitivul de la modul de programare la modul de utilizare normală.De asemenea, durează aproximativ 1 milisecund.

Timpul total necesar pentru programare depinde de cât durează fiecare puls și cât de rapid se pot deplasa datele în și în afara dispozitivului, care este influențat de viteza ceasului de programare și de cât de multe date sunt procesate.Diferite dispozitive ar putea dura diferite timpuri, deoarece au cantități diferite de memorie la program.

EPM7256AETC144-10N pachet diagramă

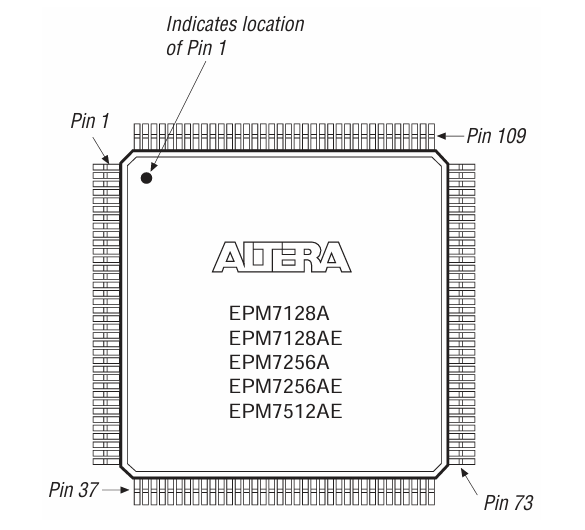

Diagrama arată conturul pachetului EPM7256AETC144-10N și numerotarea pinului.Acest cip vine într -un TQFP-144 (pachet subțire quad cu 144 de pini), ceea ce înseamnă că are conducerea fină pe toate cele patru părți.Locația PIN 1 este marcată cu un punct mic, iar numerele PIN cresc în sens invers acelor de ceasornic în jurul pachetului.Pinii de referință cheie, cum ar fi pinul 1, pinul 37, pinul 73 și pinul 109 ajută la orientare în timpul ansamblului PCB.Dimensiunile conturului definesc dimensiunea fizică a cipului pentru a asigura o montare adecvată a PCB.Aranjamentul PINOUT permite o rutare eficientă a semnalului, ceea ce îl face potrivit pentru aplicații logice complexe.EPM7256AE face parte din seria CPLD MAX 7000A, cu 256 de macroceluri și programabilitate în sistem.Sufixul -10N indică o notă de viteză de 10 ns și un pachet fără plumb.

EPM7256AETC144-10N Producător

EPM7256AETC144-10N este un dispozitiv logic programabil complex (CPLD) dezvoltat inițial de Altera Corporation, care a fost achiziționat ulterior de către Intel Corporation În 2015. De la achiziție, Intel a devenit producătorul oficial al liniilor de produse FPGA și CPLD ale ALTERA, inclusiv seria Max® 7000A, din care aparține acest dispozitiv.EPM7256AETC144-10N este proiectat pentru aplicații de înaltă performanță, cu putere redusă, care susține programabilitatea în sistem (ISP) prin JTAG (IEEE 1149.1).Deși Intel a moștenit tehnologia CPLD a Altera, acest dispozitiv a fost întrerupt de atunci și este acum clasificat ca învechit, ceea ce înseamnă că Intel nu mai produce sau o susține în fabricarea activă.

Concluzie

EPM7256AETC144-10N este un CPLD puternic și flexibil, care este utilizat în AI, 5G, cloud computing, mașini industriale, IoT și dispozitive medicale.Procesează rapid datele, folosește puțină putere și permite o reprogramare ușoară fără a le scoate din circuit.Este încă util pentru modele mai vechi care au nevoie de logică programabilă cu performanțe stabile.Indiferent dacă lucrați cu acest CPLD sau căutați alternative similare, înțelegeți designul, programarea și beneficiile sale vă poate ajuta să utilizați cel mai bine în aplicații digitale de mare viteză.
