Procesor MPC8245LZU300D: fișă tehnică, caracteristici, aplicații și specificații

MPC8245LZU300D este un procesor puternic realizat de NXP USA Inc. pentru sisteme încorporate care trebuie să fie rapide, eficiente și compacte.Se rulează la 300 MHz, acceptă până la 2 GB de SDRAM și are o interfață PCI pe 32 de biți pentru conectarea la alte dispozitive.Acest procesor include caracteristici încorporate precum UART-uri duale, un controler I²C și un controler DMA cu două canale, ceea ce îl face excelent pentru gestionarea diferitelor sarcini simultan.Acest ghid explică caracteristicile, designul, utilizarea și beneficiile sale, ajutându -vă să înțelegeți de ce este o alegere excelentă pentru rețele, automatizare industrială, stocare, telecomunicații și alte aplicații încorporate.

Catalog

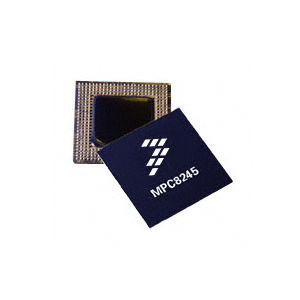

MPC8245LZU300D Descriere

MPC8245LZU300D De la NXP USA Inc. este un procesor integrat de înaltă performanță bazat pe Core PowerPC 603E, optimizat pentru aplicații încorporate care necesită costuri eficiente, spațiu și gestionare a puterii.Această variantă funcționează cu o viteză de bază de 300 MHz și acceptă până la 2 GB de SDRAM, ceea ce o face potrivită pentru cereri solicitante.Dispune de o interfață PCI pe 32 de biți capabilă de 66 MHz, îmbunătățindu-și compatibilitatea cu o varietate de periferice PCI.Funcționalitățile integrate includ transmițători de receptori duali asincroni universali (DUARTS), un controler I²C și un controler DMA cu două canale, printre altele, care contribuie la versatilitatea sa în gestionarea eficientă a sarcinilor complexe de procesare.Ambalat într-o configurație de grilă cu bile de bandă de 352 cu benzi (TBGA), MPC8245LZU300D asigură o amprentă compactă, cu performanță robustă la temperaturi cuprinse între 0 ° C și 105 ° C.

Dacă doriți să plasați o comandă în vrac pentru MPC8245LZU300D, luați în considerare cumpărarea de la noi.Ne vom asigura că veți obține cea mai bună ofertă și puteți folosi pe deplin acest procesor puternic pentru proiectele dvs. viitoare.

Caracteristici MPC8245LZU300D

Arhitectură Superscalar:Permite procesorului să execute mai multe instrucțiuni pe ciclul de ceas, stimulând eficiența și viteza nucleului.

Cache -uri integrate:Dispune de 16 kb de cache de instrucțiuni și 16 kb de cache de date, care pot fi blocate parțial sau complet.Acest lucru ajută la minimizarea timpului necesar pentru a accesa datele utilizate frecvent, accelerarea procesării.

Gestionarea dinamică a puterii:Include moduri de gestionare a energiei electrice, cum ar fi somnul, doze și somnul, care ajută la reducerea consumului de energie electrică pe baza cerințelor operaționale ale procesorului.

Suport SDRAM:Poate gestiona până la 2 GB de SDRAM într-un autobuz de date pe 32 sau 64 de biți.Suporta mai multe configurații, adaptarea diferitelor dimensiuni și tipuri de bănci de memorie.

Corecția erorilor:Utilizează mecanisme precum tamponarea de scriere pentru PCI și accesul la procesor, cu suport pentru tehnici de integritate a datelor, cum ar fi parity, operațiuni de readiere-modificare-scriere sau ECC (cod de corectare a erorilor).

Interfețe versatile ROM și I/O:Suportă diverse tipuri de memorie ROM și flash și oferă mai multe porturi I/O cu scop general, ceea ce îl face adaptabil la diferite arhitecturi de sistem.

Autobuz PCI pe 32 de biți:Funcționează cu viteze de până la 66 MHz și respectă standardele PCI 2.2.De asemenea, este capabil să interfață cu o serie de periferice PCI datorită toleranței sale de 5,0 V.

Suport dual-canal:Dispune de un controler DMA cu două canale care acceptă moduri directe și înlănțuite, care pot automatiza și conecta transferurile de date pentru o gestionare mai eficientă a datelor.

Capacitate de colectare a dispersiei:Facilitează operațiunile care implică citirea sau scrierea la secțiuni de memorie necontigue, echipate cu o coadă de transfer și mai multe opțiuni de întrerupere pentru a gestiona eficient transferurile de date.

Interfețe de comunicare:Include două UART -uri pentru comunicare în serie și un controler I²C care acceptă atât moduri de master, cât și de sclavi, permițând nevoile variate de comunicare.

Controller de întrerupere programabilă:Oferă o gestionare robustă a întreruperilor hardware și în serie, îmbunătățind receptivitatea și controlul sistemului.

Cronometre și generarea ceasului:Încorporează patru cronometre programabile și mecanisme încorporate pentru generarea de ceasuri pentru busul PCI și SDRAM, asigurând o sincronizare și sincronizare exactă pe diferite componente ale sistemului.

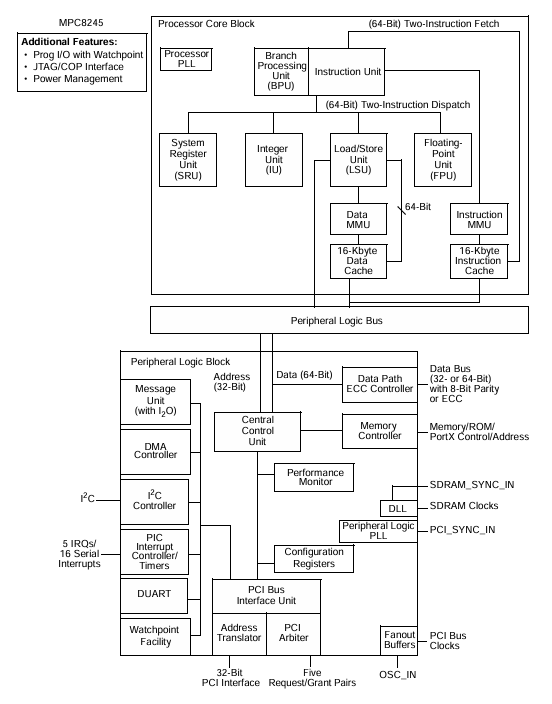

MPC8245LZU300D Diagrama blocului

MPC8245LZU300D Diagrama blocului arată modul în care procesorul și perifericele interacționează.Are două secțiuni principale: Bloc de bază al procesorului și Bloc de logică periferică.Blocul de bază al procesorului gestionează calculele.Include Unitatea de procesare a ramurilor (BPU), Unitate INTEGER (IU), Unitate cu punct flotant (FPU), și Unitate de încărcare/stocare (LSU).Instrucțiunile sunt preluate, procesate și executate eficient cu ajutorul Cache-uri de date și instrucțiuni de 16 kbyte. Unități de gestionare a memoriei (MMU) Gestionați accesul la memorie. Bloc de logică periferică conectează procesorul la dispozitive externe.Include un Controller DMA pentru transferuri de memorie rapidă, un Controller I²C pentru comunicare și a Unitate de mesaje pentru operațiuni de intrare/ieșire. Interfață de autobuz PCI Suportă o conexiune PCI pe 32 de biți pentru expansiune.O Controler de memorie gestionează memoria sistemului, inclusiv Sdram Ceasuri de sincronizare.Pentru controlul sistemului, are un Controler de întrerupere PIC Acest lucru gestionează întreruperea din diferite surse. Controler ECC Calea de date Asigură integritatea datelor, susținând autobuzele de date pe 32 de biți sau pe 64 de biți cu paritate sau ECC (cod de corectare a erorilor).Semnalele de ceas ca Osc_in şi PCI_SYNC_IN Păstrați totul sincronizat pentru o funcționare lină.

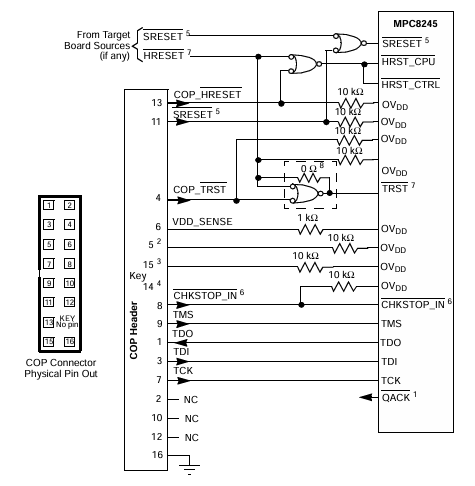

Diagrama conectorului COP

Diagrama conectorului COP Pentru MPC8245LZU300D arată interfața de depanare și resetare utilizată pentru testarea și depanarea procesorului. Antet de polițist cu 16 pini conectează procesorul la extern JTAG/COP Instrumente de depanare.Semnalele cheie includ Sreset, Hreset, și Cop_hreset, care resetează sistemul de control. Hrst_ctrl Intrarea ajută la coordonarea resetărilor folosind porțile logice. Cop_trst resetează Jtag logica de testare.Semnalele JTAG: TMS, Tdo, TDI, și TCK sunt utilizate pentru scanare de graniță și depanare în circuit. Chkstop_in Semnal controlează ceasurile procesorului în timpul depanului, în timp ce Vdd_sense Monitorizează tensiunea sistemului.Rezistențele de tragere și derulare (10 kΩ, 1 kΩ) ajută la stabilizarea semnalelor. Qack Semnalul ajută la coordonarea depanului. Conector COP Urmează PINOUT JTAG standard, ceea ce face ușor conectarea cu instrumentele de depanare.

Specificații MPC8245LZU300D

Tip	Parametru
Producător	NXP SUA Inc.
Serie	MPC82XX
Ambalaj	Tavă
Starea părții	Învechit
Procesor de bază	PowerPC 603E
Numărul de nuclee/lățimea autobuzului	1 miez, pe 32 de biți
Viteză	300MHz
Controlere RAM	Sdram
Accelerare grafică	Nu
Tensiune - I/O.	3.3V
Temperatura de funcționare	0 ° C ~ 105 ° C (TA)
Tip de montare	Montare la suprafață
Pachet / carcasă	352-lbga
Pachet de dispozitive furnizor	352-TBGA (35x35)
Interfețe suplimentare	I2c, i²o, PCI, uart
Numărul produsului de bază	MPC82

Aplicații MPC8245LZU300D

Echipament de rețea

MPC8245LZU300D este potrivit ideal pentru dispozitive de rețea, cum ar fi routere, comutatoare și carduri de interfață de rețea.Interfața sa robustă PCI și perifericele de comunicare integrate permit transferuri de date de mare viteză și gestionarea eficientă a protocoalelor de comunicare multiple.Această capacitate îmbunătățește performanța și fiabilitatea operațiunilor de rețea.

Automatizare industrială

În automatizarea industrială, acest procesor joacă un rol în sistemele de alimentare, cum ar fi controlerele logice programabile (PLC), interfețele mașinii (HMIS) și alte utilaje de automatizare.Capacitatea procesorului de a gestiona sarcinile de control și monitorizare face ca acesta să fie o componentă importantă în setările industriale moderne, asigurând o gestionare precisă și eficientă a proceselor.

Soluții de stocare

Interfața avansată de memorie și capacitățile DMA ale MPC8245LZU300D îl fac o alegere excelentă pentru aplicațiile legate de stocare, inclusiv controlerele RAID și rețelele de zonă de stocare (SANS).Excelimentează în gestionarea accesului la date de mare viteză și a unui gestionare eficientă a stocării, care sunt excelente în mediile în care integritatea datelor și accesul rapid sunt priorități.

Telecomunicații

Acest microprocesor este potrivit pentru utilizare în echipamentele de telecomunicații, cum ar fi stațiile de bază și gateway-urile.Capacitatea sa de a gestiona eficient mai multe fluxuri de date și de a sprijini diverse protocoale de comunicare ajută la îmbunătățirea funcționalității generale și a fiabilității infrastructurii de telecomunicații.

Sisteme încorporate

Capacitățile versatile de integrare versatilă MPC8245LZU300D îl fac un candidat principal pentru sistemele încorporate găsite în automobile electronice, electronice și dispozitive medicale.Gama sa de periferice și interfețe integrate permite proiectarea de soluții încorporate specializate, de înaltă performanță, adaptate pentru a răspunde nevoilor specifice ale acestor industrii.

MPC8245LZU300D Piese similare

• MPC8245LVVV333D

• MPC8245LZU300D

• MPC8245TVV300D

MPC8245LZU300D Avantaje

Proiectare integrată de sistem-pe-chip (SOC)

MPC8245LZU300D combină miezul procesorului, controlerele de memorie și perifericele într -un singur cip.Această abordare SOC simplifică arhitectura sistemului, minimizează nevoia de componente externe și poate duce la reduceri de costuri atât în ​​fazele de dezvoltare, cât și în fazele de producție.

Procesare de înaltă performanță

Procesorul funcționează la o frecvență de 300 MHz și folosește o arhitectură Superscalar, care îi permite să execute mai multe instrucțiuni pe ciclul de ceas.Această capacitate de procesare de înaltă performanță asigură o funcționare eficientă și este superioară procesoarelor care nu acceptă un astfel de paralelism, ceea ce o face ideală pentru aplicații solicitante.

Suport de memorie versatil

Acest procesor acceptă până la 2 GB de SDRAM și oferă o interfață de memorie avansată care include corectarea erorilor și interfețele versatile ROM și I/O.Acest nivel de suport de memorie oferă flexibilitate, permițând sistemului să personalizeze configurația memoriei pentru a răspunde nevoilor specifice ale aplicației, un avantaj față de sisteme mai rigide.

Integrare periferică cuprinzătoare

MPC8245LZU300D include interfețe de comunicare integrate, cum ar fi UARTS și un controler I²C, precum și cronometre programabile și controlere de întrerupere.Această integrare periferică extinsă reduce necesitatea unor componente externe suplimentare, simplificând proiectarea generală și îmbunătățind fiabilitatea sistemului prin scăderea punctelor potențiale ale eșecului.

Consum redus de energie

Prezentând gestionarea dinamică a puterii cu moduri precum NAP, Doze și Sleep, procesorul își poate optimiza utilizarea puterii pe baza cerințelor curente ale volumului de muncă.Această capacitate este utilizată în aplicațiile în care este necesară eficiența energiei electrice, oferind o margine față de alte procesoare care nu au un astfel de control detaliat al puterii.

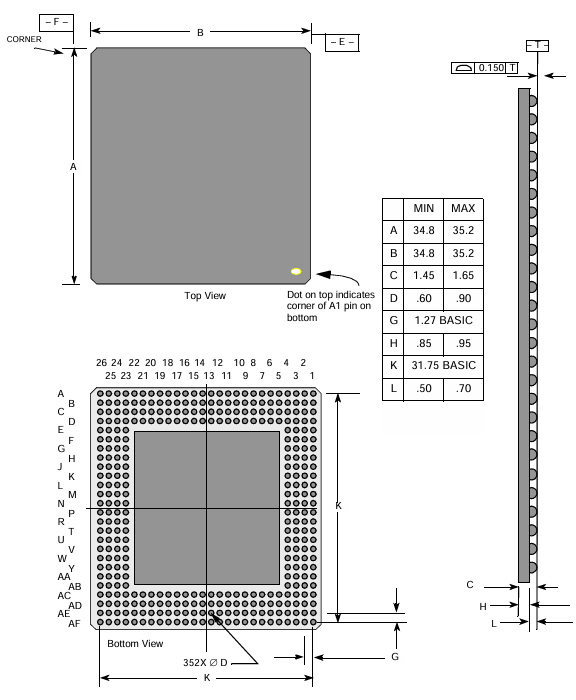

MPC8245LZU300D Dimensiuni de ambalare

Parametri de pachet

Parametru	Dimensiune (mm)
Contur pachet	35 mm × 35 mm
Interconectări	352
Pas	1,27 mm
Bile de lipit	Zu (pachet TBGA) —62 SN/36 PB/2 AG;VV (versiune fără plumb de pachet) —95.5 SN/4.0 AG/0.5 Cu
Diametrul bilei de lipit	0,75 mm
Înălțimea maximă a modulului	1,65 mm
Specificații de co-planitate	0,15 mm
Forța maximă	6,0 lbs.Total, distribuit uniform pe pachet (8 grame/bilă)

Alocări de pin și dimensiuni ale pachetului

MPC8245LZU300D Producător

Microprocesorul MPC8245LZU300D este un produs al NXP USA INC., o filială a semiconductorilor NXP.NXP Semiconductors, care a ieșit din Philips Semiconductors, își are operațiunile din SUA cu sediul în Austin, Texas.Acest procesor, parte a portofoliului lor mai larg, integrează tehnologii optimizate pentru performanță și consum redus de energie, ceea ce îl face potrivit pentru o varietate de aplicații încorporate.Deși MPC8245LZU300D a fost marcat ca învechit, NXP USA Inc. continuă să -și susțină produsele moștenite, în timp ce a împins limitele în zone precum automobile, industriale și IoT prin noi soluții semiconductoare.

Concluzie

MPC8245LZU300D este un procesor puternic și fiabil construit pentru aplicații solicitante.Cu procesarea sa rapidă, caracteristicile de comunicare încorporate și modurile inteligente de economisire a puterii, ajută sistemele să funcționeze fără probleme și eficient.Chiar dacă acum este învechit, este încă util în multe proiecte de rețea, industriale și telecomunicații.Capacitatea sa de a gestiona mai multe sarcini în timp ce economisește puterea îl face o alegere valoroasă în căutarea unui procesor încorporat de încredere.
