Introducere în sistemele de control: funcționare, tipuri și aplicații

Utilizați sisteme de control ori de câte ori o mașină menține automat o valoare constantă, cum ar fi temperatura, viteza sau nivelul.Acest articol explică ce este un sistem de control, cum funcționează împreună părțile sale și cum feedback-ul menține ieșirea corectă.Veți vedea, de asemenea, principalele tipuri de sisteme și modul în care acestea se comportă în funcțiune.Sunt incluse utilizări comune, beneficii și limite.

Catalog

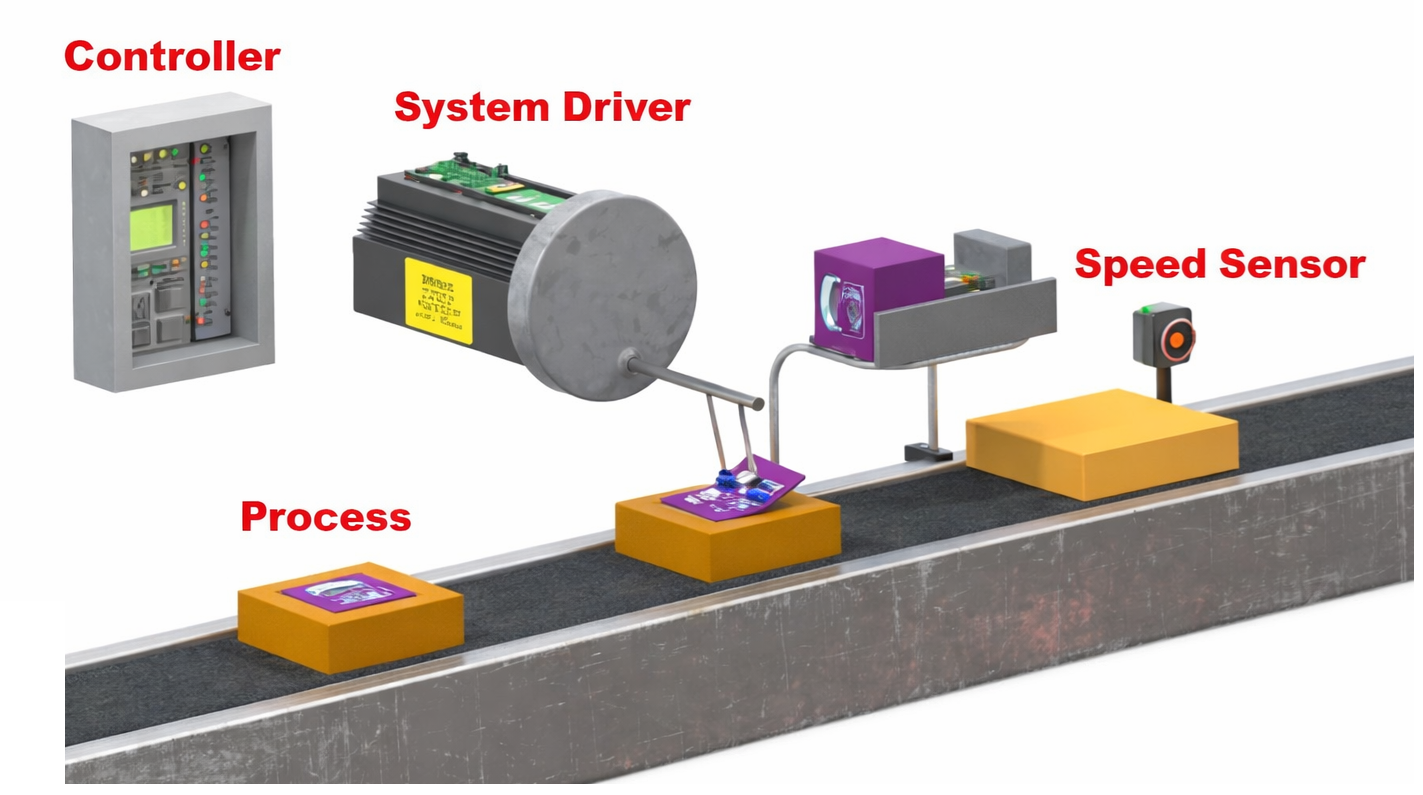

Figura 1. Exemplu de sistem de control

Ce este un sistem de control?

Un sistem de control este un sistem care menține o valoare măsurată aproape de o valoare țintă dorită.Scopul său este de a ajusta automat un proces, astfel încât rezultatul să rămână corect chiar și atunci când condițiile se schimbă.De exemplu, un termostat de cameră menține temperatura aproape de nivelul setat, iar un automat de croazieră menține vehiculul la o viteză selectată.Un controler de nivel al rezervorului de apă menține, de asemenea, înălțimea apei la un punct ales.În termeni simpli, un sistem de control verifică și corectează continuu o variabilă pentru a se potrivi cu valoarea cerută.

Elementele de bază ale unui sistem de control

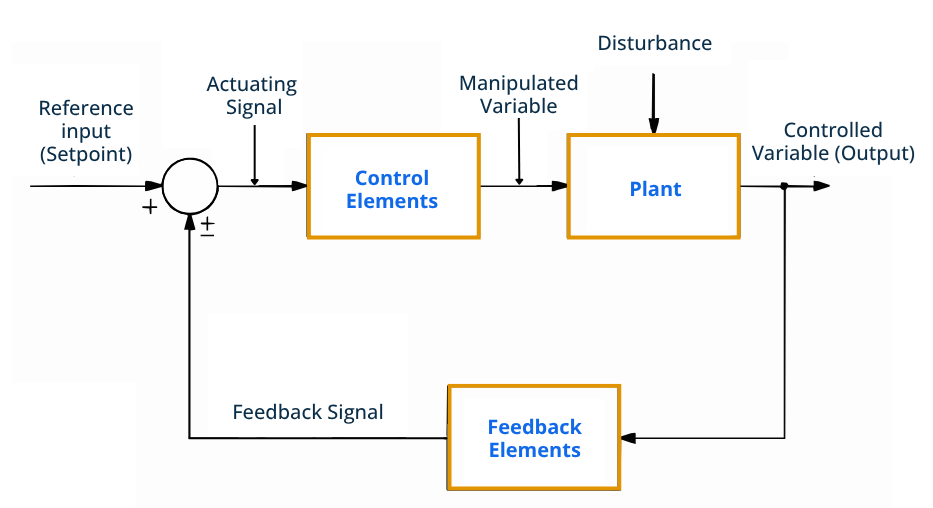

Figura 2. Diagrama bloc al sistemului de control

Un sistem de control este alcătuit din mai multe părți standard, fiecare executând o sarcină specifică.

• Intrare referință (punct de referință)

Aceasta este valoarea dorită pe care sistemul încearcă să o mențină.Reprezintă condiția țintă selectată.Sistemul compară întotdeauna valoarea reală cu această referință.

• Semnal de acționare

Acesta este semnalul produs după compararea valorilor dorite și reale.Reprezintă cât de multă ajustare este necesară.Semnalul pregătește sistemul pentru corecție.

• Elemente de control

Aceste părți se ocupă de procesul de luare a deciziilor.Ele determină acțiunea corectivă pe baza semnalului primit.Rezultatele din această etapă pregătesc procesul pentru ajustare.

• Variabilă manipulată

Aceasta este cantitatea ajustabilă trimisă către proces.Modificarea acestei valori influențează rezultatul final.Este variabila pe care sistemul o poate varia direct.

• Planta

Planta este procesul controlat.Acesta produce valoarea finală de ieșire.Sistemul urmărește să mențină această ieșire la nivelul dorit.

• Perturbare

Aceasta este o schimbare nedorită care afectează procesul.Poate împinge ieșirea departe de valoarea dorită.Sistemul trebuie să compenseze.

• Variabilă controlată (ieșire)

Acesta este rezultatul real măsurat al procesului.Acesta arată starea actuală a sistemului.Scopul este de a-l menține egal cu intrarea de referință.

• Elemente de feedback

Acestea măsoară producția și trimit informații înapoi pentru verificare.Ele furnizează sistemului starea actuală.Acest lucru permite stabilirea corectării.

• Semnal de feedback

Acestea sunt informațiile returnate despre valoarea de ieșire.Reprezintă starea procesului.Sistemul îl folosește pentru comparație.

Principiul de funcționare al sistemului de control

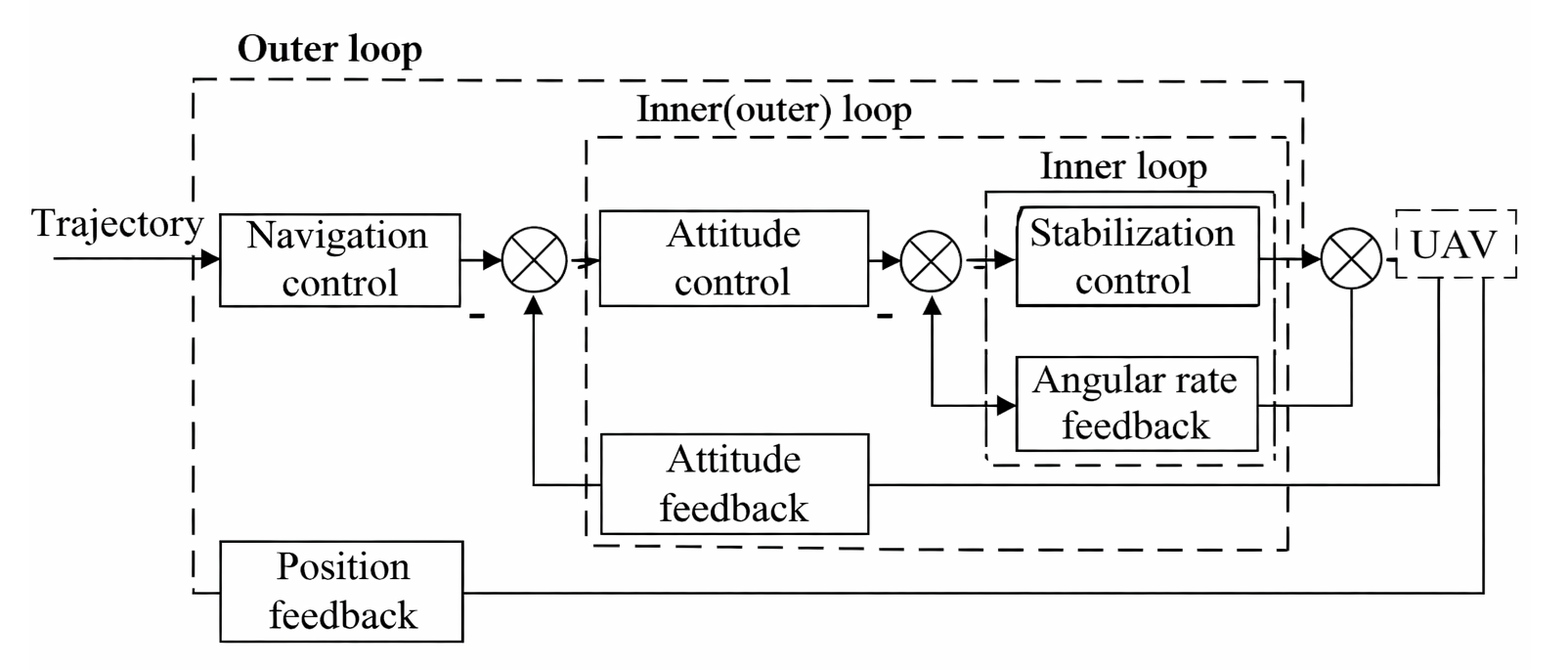

Figura 3. Principiul de funcționare al sistemului de control

Principiul de funcționare al unui sistem de control începe cu o valoare de intrare dorită fiind dată sistemului.Apoi, sistemul compară această valoare cu valoarea reală de ieșire.Diferența dintre ele se numește semnal de eroare.Dacă eroarea există, sistemul generează un semnal de corecție.Această corecție ajustează procesul pentru a reduce eroarea.Ieșirea se modifică și este verificată din nou continuu.Ciclul se repetă până când ieșirea se potrivește îndeaproape cu valoarea dorită.

Caracteristicile sistemelor de control

Sistemele de control sunt evaluate în funcție de cât de bine funcționează în timpul funcționării.Aceste caracteristici descriu calitatea și fiabilitatea răspunsului sistemului.

Caracteristici	Descriere
Stabilitate	Ieșirea face nu diverge;revine la valoarea constantă după perturbare
Precizie	Eroare finală ≤ ±2–5% din valoarea setată
Precizie	Ieșire variație ≤ ±1% sub aceeași intrare
Timp de răspuns	Inițial reacția are loc în timpul de întârziere măsurat (td)
Timpul de creștere	Timp de la 10% la 90% din valoarea finală
Timp de stabilire	Intră și rămâne în intervalul de ±2%.
Depășire	Vârful depășește valoarea finală cu % suma
Stare de echilibru Eroare	Constant compensarea rămasă după stabilizare
Sensibilitate	ΔIeșire / Rata de modificare a parametrilor Δ
Robustitate	Mentine funcționare în ciuda schimbării perturbației
Lățimea de bandă	Funcționează efectiv până la -3 dB frecvență de tăiere
Repetabilitate	Aceeași intrare produce aceeași ieșire în limitele toleranței
Fiabilitate	Funcționează fără defecțiuni pentru timpul de funcționare nominal (MTBF)
amortizare	Oscilatie dezintegrare determinată de raportul de amortizare ζ
Viteza de Răspuns	Timp total pentru ajunge la o stare stabilă

Tipuri de sisteme de control

Sistemele de control sunt clasificate în funcție de modul în care gestionează informațiile, semnalele și comportamentul de răspuns.Ele sunt grupate în funcție de utilizarea feedback-ului, forma semnalului și comportamentul matematic.

Sistem de control în buclă deschisă

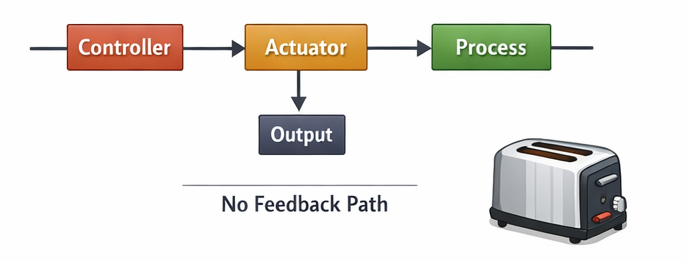

Figura 4. Diagrama sistemului de control în buclă deschisă

Un sistem de control în buclă deschisă este un sistem în care ieșirea nu influențează acțiunea de control.Sistemul trimite o comandă și presupune că rezultatul este corect fără a-l verifica.Deoarece nu există o cale de feedback, acesta nu poate corecta automat erorile sau perturbațiile.Performanța depinde în principal de calibrarea adecvată și de condițiile de funcționare.Aceste sisteme sunt simple, ieftine și ușor de proiectat.Cu toate acestea, modificările de încărcare sau de mediu pot afecta rezultatul final.Exemplele obișnuite includ un cronometru pentru prăjitor de pâine electric, controlul cronometrului mașinii de spălat și un temporizator fix de irigare.

Sistem de control în buclă închisă

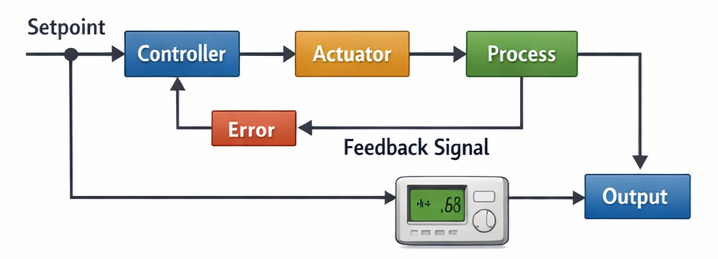

Figura 5. Diagrama sistemului de control în buclă închisă

Un sistem de control în buclă închisă este un sistem care folosește feedback pentru a-și ajusta automat ieșirea.Sistemul măsoară rezultatul și îl compară cu valoarea dorită.Dacă apare o diferență, se aplică o corecție pentru a reduce eroarea.Această reglare continuă permite o funcționare precisă și stabilă chiar și atunci când condițiile variază.Sistemele cu buclă închisă oferă o mai bună precizie și fiabilitate decât sistemele cu buclă deschisă.Sunt utilizate pe scară largă în aplicațiile moderne de control automat.Exemplele tipice includ controlul temperaturii aparatului de aer condiționat, controlul vitezei de croazieră a vehiculului și regulatoarele automate de tensiune.

Sistem de control în timp continuu

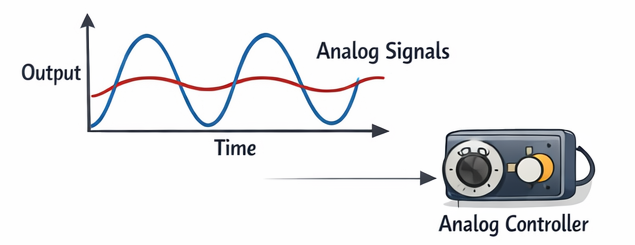

Figura 6. Semnal de control în timp continuu (analogic).

Un sistem de control în timp continuu procesează semnale care se modifică fără probleme în timp.Intrarea și ieșirea există în fiecare moment fără întrerupere.Aceste sisteme funcționează de obicei cu semnale electrice sau mecanice analogice.Deoarece semnalele sunt continue, răspunsul este, de asemenea, lin și natural.Sistemele cu timp continuu se găsesc în mod obișnuit în controlerele analogice tradiționale.Sunt potrivite pentru procese fizice care necesită o reacție imediată.Exemplele includ regulatoare analogice de viteză, controlul volumului amplificatorului audio și controlul poziției supapelor hidraulice.

Sistem de control în timp discret

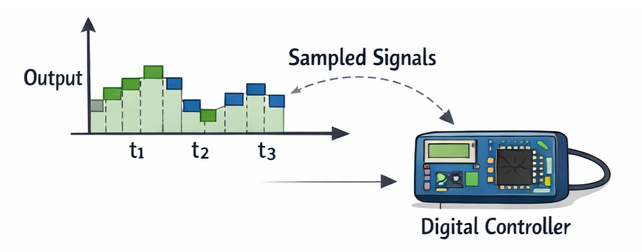

Figura 7. Semnal de control în timp discret (digital).

Un sistem de control în timp discret funcționează folosind semnale de date eșantionate.Sistemul verifică și actualizează valorile numai la anumite intervale de timp.Aceste semnale sunt de obicei procesate de controlere digitale sau microprocesoare.Ieșirea se modifică pas cu pas, mai degrabă decât continuu.Astfel de sisteme permit funcționarea programabilă și reglarea flexibilă.Sunt utilizate pe scară largă în controlul electronic modern și bazat pe computer.Exemplele includ controlul temperaturii bazat pe microcontroler, controlul digital al vitezei motorului și termostate inteligente pentru casă.

Sistem de control liniar

Figura 8. Relația de intrare-ieșire a sistemului liniar

Un sistem de control liniar urmează o relație proporțională între intrare și ieșire.Dacă intrarea se dublează, și ieșirea se dublează în aceleași condiții.Aceste sisteme satisfac principiul suprapunerii în care intrările combinate produc ieșiri combinate.Comportamentul liniar permite o analiză matematică previzibilă și ușoară.Cele mai multe modele teoretice de control presupun o funcționare liniară pentru simplitate.Modelele liniare ajută la proiectarea sistemelor stabile și precise.Exemplele includ amplificatoare electronice cu semnal mic și regiuni de control al motorului cu sarcină mică.

Sistem de control neliniar

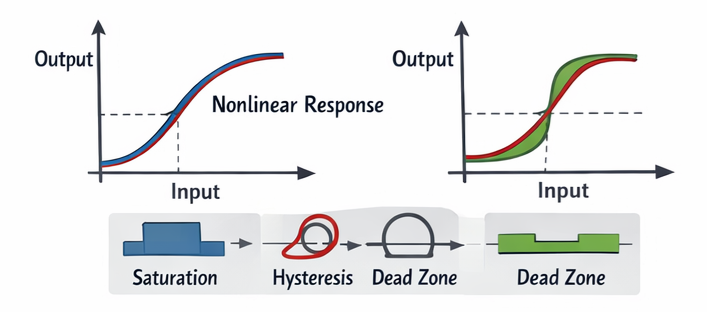

Figura 9. Caracteristicile răspunsului sistemului neliniar

Un sistem de control neliniar are o ieșire care nu este proporțională cu intrarea.Răspunsul se modifică în funcție de domeniul sau condițiile de funcționare.Modificările mici ale intrărilor pot produce variații mari de ieșire sau nicio modificare.Apar adesea efecte precum saturația, histerezisul și zonele moarte.Aceste sisteme sunt mai greu de analizat, dar reprezintă procesele fizice mai precis.Multe sisteme se comportă în mod natural într-un mod neliniar.Exemplele includ limitele de mișcare a brațului robotizat, comportamentul actuatorului magnetic și controlul debitului supapei în poziții extreme.

Avantajele și dezavantajele sistemelor de control

Sistemele de control îmbunătățesc consistența și reduc efortul manual, dar introduc și complexitate și costuri.

Avantajele sistemelor de control

• Sistemul menține ieșirea aproape de valoarea necesară în timpul funcționării.

• Operatorii nu trebuie să continue să regleze echipamentul manual.

• Mașinile pot funcționa ore lungi fără opriri frecvente.

• Sistemul corectează automat modificările condiţiilor.

• Starea de funcționare poate fi verificată de pe un panou sau de pe un afișaj de la distanță.

Dezavantajele sistemelor de control

• Costul de instalare este mai mare decât sistemele manuale simple.

• Sunt necesari muncitori calificați pentru instalare și service.

• Senzorii și piesele electronice se pot defecta în timp.

• Găsirea cauzei problemelor poate dura mai mult.

• Sistemul depinde de o putere electrică stabilă.

Aplicații ale sistemelor de control

Sistemele de control sunt utilizate atât în automatizarea industrială, cât și în echipamentele de zi cu zi pentru a menține automat funcționarea corectă.

1. Fabricație industrială

Mașinile de producție mențin dimensiunile și calitatea constantă a produsului.Liniile de asamblare automate folosesc reglementări pentru a asigura repetabilitatea.Acest lucru reduce risipa și îmbunătățește eficiența.

2. Reglarea temperaturii

Echipamentele de încălzire și răcire mențin condiții de mediu confortabile.Clădirile se bazează pe reglarea automată pentru a stabiliza climatul interior.Acest lucru îmbunătățește eficiența energetică și confortul.

3. Sisteme de transport

Vehiculele folosesc controlul vitezei și stabilității pentru o funcționare mai lină.Mașinile moderne includ controlul vitezei de croazieră și sistemele de tracțiune.Acestea îmbunătățesc siguranța la conducere și performanța.

4. Sisteme de alimentare

Rețelele electrice reglează nivelurile de tensiune și frecvență.Generatoarele ajustează puterea pentru a se potrivi cu cererea de sarcină.Acest lucru asigură o alimentare stabilă cu energie electrică.

5. Robotică și automatizare

Roboții efectuează sarcini precise de poziționare și mișcare.Mașinile automate funcționează continuu cu precizie ridicată.Acest lucru permite producția avansată.

6. Echipamente medicale

Dispozitivele mențin condiții de funcționare controlate în timpul tratamentului.Echipamentele de monitorizare mențin valorile în limite de siguranță.Acest lucru îmbunătățește siguranța și fiabilitatea pacientului.

7. Electrocasnice

Dispozitivele de zi cu zi gestionează automat setările de operare.Mașinile de spălat și frigiderele mențin condiții corespunzătoare de funcționare.Acest lucru simplifică sarcinile zilnice.

8. Sisteme aerospațiale

Avioanele și dronele mențin condiții de zbor stabile.Ghidarea automată păstrează orientarea și altitudinea corecte.Acest lucru sprijină navigarea fiabilă.

Sistem de control vs automatizare vs sisteme încorporate

Aceste tehnologii sunt strâns legate, dar servesc diferitelor scopuri de inginerie în cadrul produselor electronice și industriale moderne.

Caracteristică	Control Sistem	Automatizare	Încorporat Sistem
Focus principal	Regulamentul de variabile	Proces executarea	Dispozitiv operare
Scop	Menține valoarea dorită	Efectuați sarcini automat	Alergați dedicat funcții
Domeniul de aplicare	Specific comportamentul procesului	Întreg fluxul de lucru	singur dispozitivul produsului
Decizie Capacitate	Bazat pe valorile măsurate	Bazat pe logica programata	Bazat pe firmware
Utilizare feedback	Adesea necesar	Opțional	Opțional
Tip hardware	Senzori și actuatoare	Mașini și controlorii	Microcontroler bord
Rolul software	Calculul și corectare	Secvențierea si coordonare	Dispozitiv logica de control
Tip de răspuns	Continuă ajustare	Sarcină executarea	Funcționare funcțională
Dimensiunea sistemului	Mic pentru mediu	Mediu la mare	Foarte mic
Flexibilitate	Moderat	Înalt	Limitat
timpul Cerință	Înalt	Moderat	Înalt
Aplicație Nivel	Nivelul procesului	Nivelul plantei	Nivel de produs
Exemplu	Temperatura control	Fabrica linie de producție	Ceas inteligent
Integrarea	O parte din automatizare	Conține sisteme de control	Suporta ambele

Concluzie

Sistemele de control mențin stabilitatea comparând continuu ieșirea reală cu o valoare țintă și corectând orice eroare.Performanța lor depinde de elementele de bază, cum ar fi feedback-ul, acțiunea controlerului și procesul controlat.Diferite clasificări definesc modul în care sunt tratate semnalele și cât de precis un sistem răspunde la perturbări.Datorită acestor capacități, sistemele de control sunt aplicate pe scară largă în industrie, transport, energie, dispozitive medicale și echipamente de zi cu zi.
