Ghid pentru rezistență de 4,7 kΩ: cod de culoare, utilizări, testare și comparație de valori

Un rezistor de 4,7 kΩ este o parte electronică comună folosită pentru a controla curentul și a seta tensiunea în circuite.Acest articol explică ce înseamnă valoarea, cum să citiți benzile sale de culoare și care sunt specificațiile sale principale.De asemenea, arată unde este utilizat în mod normal, cum ar fi semnalele de trage în sus și în jos, controlul tranzistorului și divizoarele de tensiune.De asemenea, veți învăța cum să-l verificați folosind un multimetru și cum se compară cu rezistențele de 10 kΩ și 47 kΩ.

Catalog

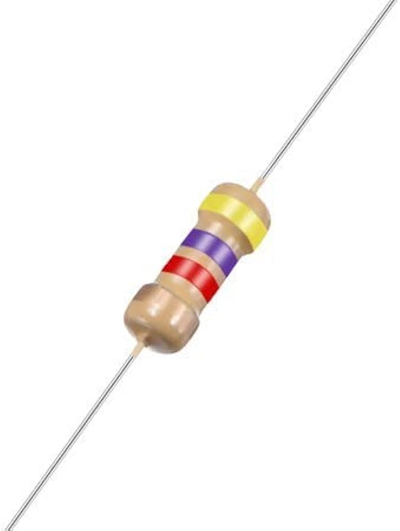

Figura 1. Rezistor axial de 4,7 kΩ

Ce este un rezistor de 4,7 kΩ?

Un rezistor de 4,7 kΩ este un rezistor cu o valoare a rezistenței de 4.700 ohmi (Ω).„kΩ” înseamnă kilo-ohmi, deci 4,7 kΩ = 4,7 × 1.000 Ω = 4.700 Ω.Într-un circuit, această valoare este folosită în mod obișnuit pentru a reduce curentul la un nivel mai sigur sau pentru a seta un nivel de tensiune la un nod.Ajută la menținerea stabilă a semnalelor controlând cât de mult curent poate curge pe o cale.În termeni simpli, un rezistor de 4,7 kΩ este o valoare standard folosită pentru a controla curentul sau tensiunea de formă fără a lăsa circuitul să atragă prea mult.

Specificațiile electrice ale unui rezistor de 4,7 kΩ

Un rezistor de 4,7 kΩ poate fi realizat în mai multe tipuri și dimensiuni, astfel încât specificațiile sale variază în funcție de serie și producător.Tabelul de mai jos enumeră specificațiile comune, măsurabile, pe care le veți vedea în fișele de date.

Specificații	Gama tipică
Nominal rezistenta	4,7 kΩ (4.700 Ω)
Toleranță	±0,1%, ±0,5%, ±1%, ±2%, ±5%
Putere nominală (axial)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Putere nominală (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Temperatura coeficient (TCR)	25, 50, 100, 200, 300 ppm/°C
Funcționează interval de temperatură	-55°C până la +155°C (variază în funcție de tip)
Functioneaza maxim tensiune	~50 V la 500 V (depinde de pachet/putere)
Suprasarcină maximă tensiune	Mai sus decât tensiune de lucru (în funcție de serie)
Dimensiunea pachetului (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Dimensiunea corpului (axial)	Depinde de putere (corp mai lung pentru W mai mare)
Rezistor tehnologie	peliculă groasă, peliculă subțire, peliculă metalică, bobinat
Pe termen lung stabilitate	de exemplu, ±(0,2% până la 1%) peste 1.000 de ore (în funcție de tip)
Zgomot (rudă)	Mai jos înăuntru metal/film subțire, mai mare în unele pelicule groase
Tensiune coeficient	De obicei scăzut;specificate mai mult în tipuri de precizie
Umiditate / rating de mediu	Variază (serie de uz general până la de înaltă fiabilitate)

4,7 kΩ Cod de culoare pentru rezistență

Multe rezistențe de 4,7 kΩ folosesc benzi de culoare, astfel încât să puteți identifica rapid valoarea.Numărul de benzi (4, 5 sau 6) modifică în principal câte cifre sunt afișate și dacă sunt incluse informații suplimentare, cum ar fi coeficientul de temperatură.

Cod de culoare cu 4 benzi

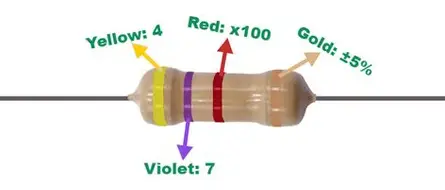

Figura 2. Cod de culoare 4-Band 4,7 kΩ

Bandă Poziție	Culoare	Înțeles	Valoare
Banda 1	Galben	prima cifră	4
a 2-a banda	violet	a 2-a cifră	7
banda a 3-a	roșu	Multiplicator	×100 (10²)
banda a 4-a	Aur	Toleranță	±5%

Primele două benzi dau numărul 47. A treia bandă (roșu) înseamnă înmulțire cu 100, deci 47 × 100 = 4.700 Ω.Adică 4,7 kΩ.Banda de aur arată că rezistența poate varia cu ±5% față de valoarea declarată.

Cod de culoare cu 5 benzi

Un rezistor cu 5 benzi adaugă o cifră suplimentară, astfel încât valoarea folosește trei cifre semnificative înaintea multiplicatorului.Acesta este utilizat în mod obișnuit pentru piese cu toleranță mai strânsă.

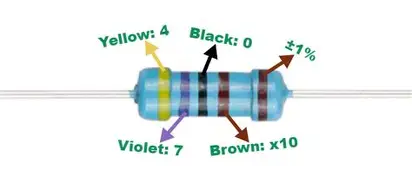

Figura 3. Cod de culoare 5-Band 4,7 kΩ

Bandă Poziție	Culoare	Înțeles	Valoare
Banda 1	Galben	prima cifră	4
a 2-a banda	violet	a 2-a cifră	7
banda a 3-a	negru	a 3-a cifră	0
banda a 4-a	maro	Multiplicator	×10 (10¹)
banda a 5-a	maro	Toleranță	±1%

Primele trei benzi formează 470. Banda multiplicatoare (maro) înseamnă ×10, deci 470 × 10 = 4.700 Ω.Aceasta este egală cu 4,7 kΩ.Ultima bandă (maro) indică o toleranță de ± 1%, care este în general mai precisă decât părțile obișnuite cu 4 benzi.

Cod de culoare cu 6 benzi

Un rezistor cu 6 benzi include o bandă de coeficient de temperatură (tempco) în plus față de toleranță.Acest lucru este util atunci când vă pasă de stabilitatea valorii pe măsură ce temperatura se schimbă.

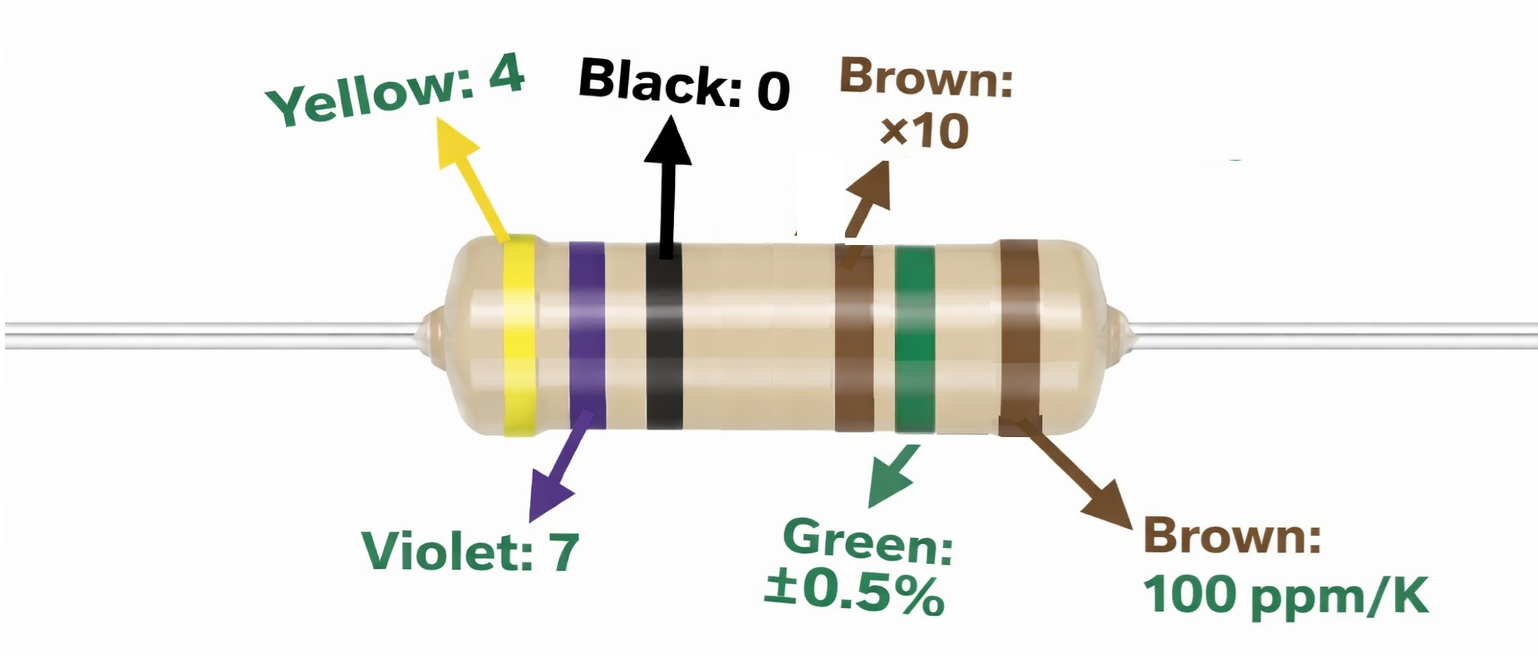

Figura 4. Cod de culoare 6-Band 4,7 kΩ

Bandă Poziție	Culoare	Înțeles	Valoare
Banda 1	Galben	prima cifră	4
a 2-a banda	violet	a 2-a cifră	7
banda a 3-a	negru	a 3-a cifră	0
banda a 4-a	maro	Multiplicator	×10 (10¹)
banda a 5-a	verde	Toleranță	±0,5%
banda a 6-a	maro	Tempco	100 ppm/°C

Banda verde înseamnă că rezistența poate varia cu ±0,5% de la 4,7 kΩ.Banda tempco maro înseamnă că rezistența se modifică cu aproximativ 100 ppm/°C, adică 0,01% per °C (pentru că 100 ppm = 100/1.000.000).Valorile mai scăzute ale ppm/°C înseamnă de obicei o stabilitate mai bună atunci când temperaturile cresc sau scad.Acesta este motivul pentru care rezistențele cu 6 benzi sunt adesea folosite acolo unde rezistența constantă contează în detrimentul temperaturii.

Aplicații ale unui rezistor de 4,7 kΩ

Un rezistor de 4,7 kΩ este o valoare „medie” care se potrivește multor modele practice, în special în jurul semnalelor logice și al circuitelor cu semnal mic.Mai jos sunt modurile comune în care este utilizat în circuite.

1. Rezistor de tragere pentru intrări digitale

Un pull-up de 4,7 kΩ ajută o intrare digitală să citească un MARE clar când comutatorul sau ieșirea este deschisă.Oferă o tragere suficient de puternică pentru a lupta împotriva zgomotelor mici, dar păstrează curentul rezonabil atunci când linia este trasă JOS.Această valoare este observată pe scară largă la intrările microcontrolerului și la ieșirile open-drain.Este obișnuit și pe liniile de semnal partajate, unde stabilitatea contează.

2. Rezistor de tragere pentru stare LOW stabilă

Un pull-down de 4,7 kΩ menține semnalul la LOW atunci când nimic nu îl conduce.Acest lucru previne intrările „plutitoare” care pot schimba starea aleatoriu.Este adesea folosit cu butoane, ieșiri ale senzorilor și pini de activare.Valoarea este suficient de puternică pentru a defini un nivel clar fără a face circuitul greu.

3. Polarizarea tranzistorului în etape cu semnal mic

În secțiunile driverului BJT sau MOSFET, 4,7 kΩ este adesea folosit pentru a seta o cale de polarizare pentru un nod de bază/poartă.Ajută la controlul cât de puternic un semnal de control conduce intrarea tranzistorului.Mulți îl aleg atunci când doresc o cale de control fermă, fără curent de antrenare excesiv.De asemenea, ajută la menținerea încărcării de intrare atunci când semnalul de conducere se deconectează.

4. Divizor de tensiune pentru noduri de referință sau de detectare

Un rezistor de 4,7 kΩ este de obicei asociat cu un alt rezistor pentru a forma un divizor pentru o tensiune predictibilă a nodului.Este utilizat pentru scalarea intrării, setarea referințelor și circuitele de citire a senzorilor.Valoarea este practică deoarece nu necesită componente foarte mari și menține totuși curentul divizor moderat.De asemenea, este ușor de asortat cu multe valori standard ale rezistenței.

5. Atenuare a liniei de semnal sau încărcare ușoară

În unele căi de semnal, 4,7 kΩ este folosit ca sarcină ușoară pentru a reduce plutirea nedorită sau pentru a modela comportamentul unui nod.Poate ajuta la calmarea zgomotului mic pe liniile cu impedanță ridicată.Acest lucru este comun în jurul intrărilor analogice și a intrărilor de comparație.Scopul este un nod mai stabil, fără a-l transforma într-o sarcină grea.

Cum se testează un rezistor de 4,7 kΩ folosind un multimetru?

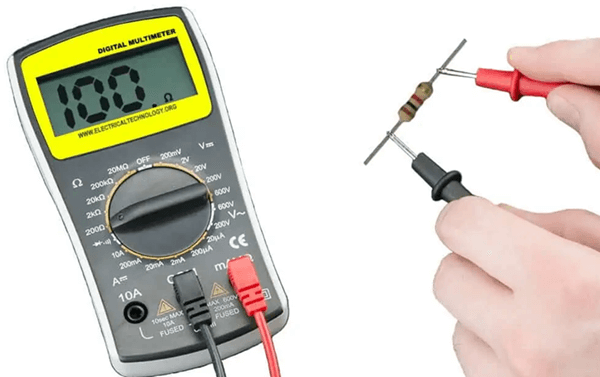

Figura 5. Măsurarea unui rezistor utilizând un multimetru digital

O verificare rapidă a multimetrului confirmă dacă un rezistor este aproape de valoarea sa așteptată.Acest lucru este util la depanarea sau sortarea pieselor.

Pasul 1: Configurați corect multimetrul

Porniți multimetrul și setați-l în modul rezistență (Ω).Dacă contorul dvs. este manual, selectați un interval de peste 4,7 kΩ, cum ar fi 20 kΩ.Asigurați-vă că sondele sunt conectate la porturile corecte (COM și Ω).Atingeți vârfurile sondei împreună pentru scurt timp pentru a vedea dacă contorul răspunde normal.

Pasul 2: Izolați rezistența înainte de măsurare

Pentru o citire cât mai precisă, rezistorul trebuie măsurat în afara circuitului.Dacă este încă lipit pe o placă, alte părți pot crea căi paralele care schimbă citirea.Dacă îndepărtarea nu este posibilă, ridicați un picior al rezistenței, astfel încât acesta să nu mai fie complet conectat.Acest pas previne citirile false care par prea scăzute.

Pasul 3: Măsurați valoarea rezistenței

Țineți o sondă pe fiecare fir al rezistenței.Păstrați contactul constant, astfel încât valoarea să nu sară din cauza conexiunii slabe.Citiți rezistența afișată și observați dacă este aproape de 4,70 kΩ.O mică deviere este normală, în funcție de toleranța rezistenței.

Pasul 4: Judecă rezultatul folosind un interval așteptat

Comparați citirea cu toleranța rezistenței dacă o cunoașteți.Pentru o parte comună de ±5%, un interval normal este de aproximativ 4,465 kΩ până la 4,935 kΩ.Pentru o parte de ±1%, un interval normal este de aproximativ 4,653 kΩ până la 4,747 kΩ.Dacă contorul arată OL (linie deschisă) sau o valoare în afara intervalului așteptat, rezistorul poate fi deteriorat sau configurația de măsurare poate fi greșită.

Comparând 4,7 kΩ față de 10 kΩ față de rezistoare de 47 kΩ

Aceste trei valori sunt adesea folosite pentru aceleași „lucrări” (cum ar fi tragerile, căile de polarizare și divizoare), dar se comportă diferit, deoarece rezistența modifică curentul și încărcarea.Tabelul de mai jos arată diferențele electrice practice și când este de obicei aleasă fiecare valoare.

Caracteristici	4,7 kΩ	10 kΩ	47 kΩ
Curent la 5 V (I = V/R)	1,06 mA	0,50 mA	0,106 mA
Actual la 12 V	2,55 mA	1,20 mA	0,255 mA
Rezistenta raport la 4,7 kΩ	1×	2,13× mai mare	10x mai mare
Căderea de tensiune peste rezistența la 1 mA	4,7 V	10 V	47 V
Disiparea puterii la 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Putere disipare la 12 V	30,6 mW	14,4 mW	3,06 mW
Ora RC constantă cu un condensator de 100 nF	0,47 ms	1,00 ms	4,70 ms
Interrupție RC frecvență cu 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
Curent modificare la 1 V creștere	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Ieșire contribuția de impedanță în divizor	Scăzut	Mediu	Înalt
Timp de încărcare la 63% cu 100 nF	0,47 ms	1,00 ms	4,70 ms
Timp de încărcare până la ~99% (≈5τ)	2,35 ms	5,00 ms	23,5 ms
ADC tipic efect de impedanță a sursei	Eroare minimă	Acceptabil eroare	Sesizabil posibilă eroare
Sensibilitate la curentul de scurgere (eroare de scurgere de 1 µA)	eroare de 0,47%.	eroare de 1,0%.	4,7% eroare
rudă viteza de stabilire a semnalului	Rapid	Moderat	Încet

Concluzie

Rezistorul de 4,7 kΩ oferă o rezistență echilibrată care funcționează bine în multe circuite.Codul său de culoare arată valoarea și acuratețea acestuia, iar un test cu multimetrul confirmă dacă încă funcționează corect.Este adesea folosit pentru a menține semnalele stabile, pentru a controla intrările tranzistorului și pentru a crea niveluri fixe de tensiune.Fata de valori mai mici sau mai mari, consuma un curent moderat si ramane fiabil, motiv pentru care este utilizat pe scara larga.
