Pachetul XC3042-100PC84C PLCC84, blocuri logice și performanță

XC3042-100PC84C este un dispozitiv logic programabil clasic din binecunoscuta familie XC3000.Vă oferă o modalitate flexibilă de a gestiona logica digitală fără a vă baza pe cipuri cu funcție fixă.Cu aproximativ 3000 de porți utilizabile și funcționare la 5V, se potrivește perfect în plăci mai vechi și sisteme cu funcționare lungă.Îl puteți reprograma încărcând datele de configurare la pornire, ceea ce face actualizările mult mai ușoare.Pachetul său PLCC cu 84 de pini menține aspectul plăcii compacte, oferind în același timp o mulțime de conexiuni I/O.De la mașini industriale până la proiecte de calcul retro, acest dispozitiv continuă să susțină design hardware fiabil.Aici, veți obține o privire clară asupra caracteristicilor, structurii și utilizărilor sale în lumea reală.

Catalog

XC3042-100PC84C Prezentare generală

The XC3042-100PC84C este o matrice de porți programabilă în câmp bazată pe CMOS SRAM, concepută pentru implementarea logicii digitale configurabile.Aparține familiei XC3000 și este furnizat într-un pachet PLCC cu 84 de pini.Dispozitivul funcționează cu o sursă de 5 volți și necesită date de configurare la pornire pentru a-și defini funcțiile logice.Structura sa internă acceptă blocuri logice programabile și conexiuni flexibile de intrare și ieșire pentru sarcini de control, interfață și manipulare a datelor.Această componentă este utilizată în mod obișnuit în sistemele încorporate, echipamentele industriale și platformele digitale vechi care necesită o logică hardware adaptabilă.În căutarea XC3042-100PC84C Contactați-ne pentru a verifica stocul curent, timpul de livrare și prețul.

Icc tipic față de frecvență pentru XC3042-100PC84C

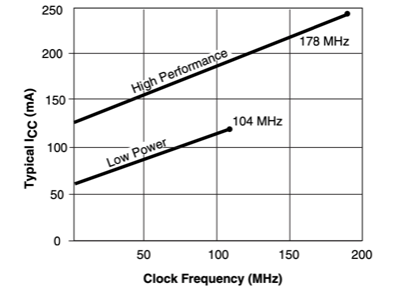

Graficul prezintă curentul de alimentare tipic pe axa verticală în miliamperi față de frecvența de ceas pe axa orizontală în megaherți, arătând creșterea curentului odată cu frecvența de funcționare.Sunt identificate două moduri de funcționare, etichetate Putere scăzută și Performanță ridicată, fiecare reprezentat printr-o linie în creștere.Modul de putere redusă atinge aproximativ 104 MHz la un curent de aproape 120 mA, în timp ce modul de înaltă performanță se extinde până la aproximativ 178 MHz cu curentul care se apropie de 240 mA.Tendința liniară în ambele curbe indică creșterea proporțională a consumului de curent dinamic pe măsură ce frecvența de comutare crește, reflectând caracteristicile de putere dependente de frecvență ale dispozitivului.

XC3042-100PC84C Model CAD

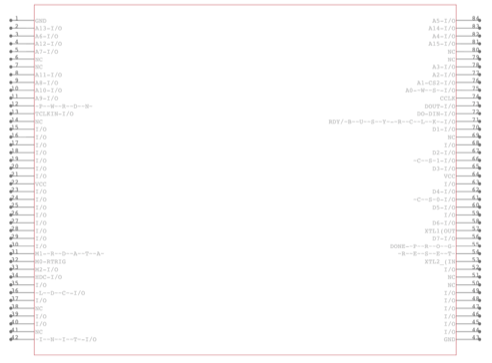

Simbol XC3042-100PC84C

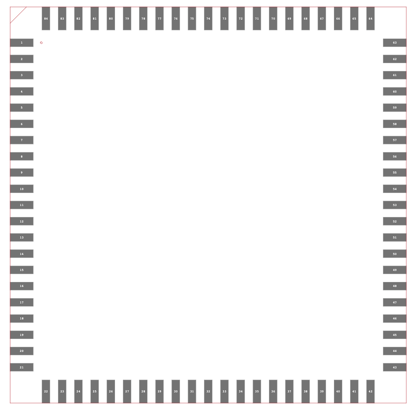

XC3042-100PC84C Amprenta la sol

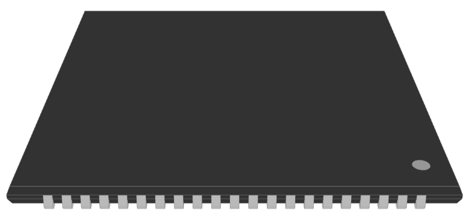

Model 3D XC3042-100PC84C

Caracteristicile XC3042-100PC84C

Capacitate utilizabilă a porții logice

XC3042-100PC84C oferă aproximativ 3000 de porți logice utilizabile pentru implementarea circuitelor digitale.Această capacitate acceptă logica de control, rutarea datelor, mașinile de stare și operațiunile aritmetice într-un singur dispozitiv programabil.Prin integrarea mai multor funcții logice într-o singură componentă, reduce nevoia de circuite integrate logice fixe separate și acceptă configurații compacte de placă.

Structura blocului logic configurabil

Dispozitivul conține 144 de blocuri logice configurabile care formează nucleul arhitecturii sale programabile.Fiecare bloc poate fi aranjat pentru a îndeplini funcții logice combinaționale și secvențiale.Această structură permite proiectanților să definească comportamentul hardware personalizat pe baza cerințelor aplicației, menținând în același timp funcționarea digitală previzibilă.

Resurse de intrare și ieșire ale utilizatorului

XC3042-100PC84C include 74 de pini de intrare și ieșire accesibili utilizatorului.Acești pini permit conectarea directă la memoria externă, procesoare, linii de control și interfețe de comunicare.Numărul de I O disponibil acceptă integrarea flexibilă a sistemului în platformele încorporate și vechi.

Memorie integrată pe cip

Dispozitivul încorporează 30784 de biți RAM în total în structura sa internă.Această memorie poate fi utilizată pentru stocarea temporară a datelor, stocarea în tampon și funcțiile legate de logică.Memoria RAM integrată reduce dependența de memoria externă pentru nevoile moderate de stocare.

Interval de funcționare standard de 5 volți

XC3042-100PC84C funcționează într-un interval de tensiune de alimentare de la 4,75 volți până la 5,25 volți.Această gamă se aliniază cu sistemele digitale standard de 5 volți și acceptă compatibilitatea cu circuitele bazate pe TTL și CMOS utilizate în mod obișnuit în proiectele consacrate.

Interval de temperatură comercial

Intervalul de temperatură de funcționare specificat este de la 0 grade Celsius până la 85 de grade Celsius.Acest lucru face ca dispozitivul să fie potrivit pentru medii interioare comerciale și industriale controlate în care sunt menținute condiții termice stabile.

Format pachet PLCC cu 84 pini

Dispozitivul este furnizat într-un pachet de transport pentru așchii din plastic cu plumb cu 84 de pini și cabluri J.Acest format de montare pe suprafață acceptă atașarea securizată a plăcii și utilizarea eficientă a spațiului plăcii de circuit imprimat în configurații de densitate medie.

Arhitectură reprogramabilă bazată pe SRAM

XC3042-100PC84C utilizează un sistem de configurare bazat pe SRAM.Configurația sa logică este încărcată la pornire de la o sursă externă, permițând dispozitivului să fie reprogramat atunci când sunt necesare actualizări de design.Acest lucru acceptă flexibilitatea de proiectare fără înlocuire hardware.

Compatibilitate cu arhitectura familiei XC3000

Dispozitivul urmează arhitectura familiei XC3000 FPGA.Acceptă metode de configurare stabilite și abordări de proiectare utilizate în această serie de produse, permițând integrarea consecventă cu dispozitivele conexe.

Gradul de viteză -100 Clasificare de sincronizare

Gradul de viteză -100 definește categoria de performanță de sincronizare a dispozitivului.Indică caracteristicile de comutare și propagare în cadrul familiei XC3000, susținând un comportament stabil și previzibil al semnalului digital în aplicații practice.

XC3042-100PC84C Specificații tehnice

Atributul produsului	Valoarea atributului
Producator	AMD Xilinx
Tensiune - Alimentare	4,75 V ~ 5,25 V
Total biți RAM	30784
Pachetul dispozitivului furnizorului	84-PLCC (29,31x29,31)
Seria	XC3000
Pachet / Cutie	84-LCC (J-Lead)
Pachet	Tava
Temperatura de operare	0°C ~ 85°C (TJ)
Numărul de LAB/CLB	144
Număr de I/O	74
Numărul de porți	3000
Tip de montare	Montare la suprafață
Numărul produsului de bază	XC3042
Stare RoHs	Neconform RoHS
Nivelul de sensibilitate la umiditate (MSL)	3 (168 ore)
Stare REACH	REACH neafectat
ECCN	EAR99
HTSUS	8542.39.0001

Arhitectura XC3042-100PC84C

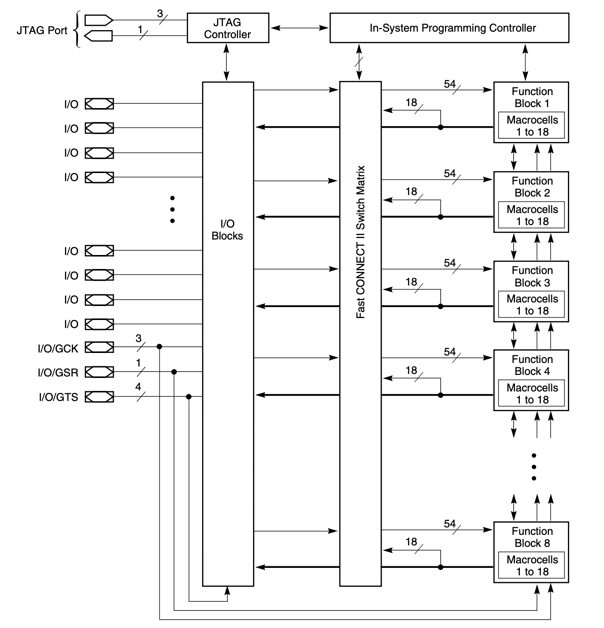

Structurat în jurul a opt blocuri funcționale, fiecare conținând 18 macrocelule, dispozitivul conectează resurse logice programabile printr-o matrice de comutare centrală FastCONNECT II care gestionează rutarea internă a semnalului.Fiecare bloc funcțional interfață cu matricea folosind 54 de linii de intrare și 18 căi de ieșire, suportând întârzieri previzibile de interconectare tipice structurilor CPLD.Blocurile de I/O poziționate de-a lungul părții stângi oferă conectivitate cu pin extern și integrează semnale de control globale etichetate I O GCK, I O GSR și I O GTS pentru ceas, resetare setată și distribuție tri-state.Un controler JTAG și un controler de programare în sistem apar în partea de sus, indicând conformitatea scanării limitelor și capacitatea de configurare reprogramabilă.Căile de semnal îndrăznețe arată conexiuni directe de la ieșirile blocurilor funcționale la blocurile I O, reducând etapele de rutare pentru ieșirile selectate.

Circuitul de încărcare AC al lui XC95144XL

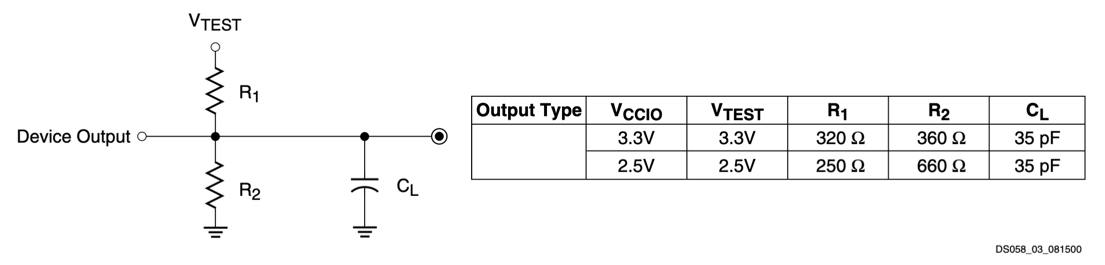

Configurația de testare a sarcinii conectează ieșirea dispozitivului la un divizor rezistiv format din R1 legat la VTEST și R2 legat la masă, cu o sarcină capacitivă CL conectată de la nodul de ieșire la masă.Circuitul modelează condițiile de comutare a ieșirii pentru măsurători de temporizare AC prin definirea încărcării rezistive și capacitive controlate.Un tabel specifică valori pentru două niveluri de funcționare, cu VCCIO și VTEST setate la 3,3 V folosind R1 de 320 ohmi și R2 de 360 ​​ohmi sau 2,5 V folosind R1 de 250 ohmi și R2 de 660 ohmi, în timp ce CL rămâne 35 pF în ambele cazuri.Această configurație stabilește parametrii de încărcare standardizați pentru a evalua caracteristicile de creștere și scădere a ieșirii în condiții de tensiune definite.

Aplicații ale lui XC3042-100PC84C

Întreținerea sistemului încorporat vechi

XC3042-100PC84C este utilizat pe scară largă pentru a menține sistemele încorporate dezvoltate în timpul adoptării timpurii a logicii programabile.Multe plăci de control din echipamentele de producție, instrumente și hardware de comunicații au fost proiectate în jurul arhitecturii XC3000.Atunci când aceste sisteme necesită reparații, dispozitivul permite restabilirea logicii programabile inițiale fără a modifica placa de circuit imprimat.Acest lucru ajută la păstrarea comportamentului sistemului, a relațiilor de sincronizare și a compatibilității semnalului.

Sisteme de control industrial bazate pe arhitectura XC3000

În platformele de control industrial construite cu dispozitive din seria XC3000, XC3042-100PC84C gestionează secvențierea, rutarea semnalului și coordonarea interfeței dintre senzori și actuatori.Domeniul său de funcționare de 5 volți se potrivește cu nivelurile logice utilizate în sistemele de automatizare mai vechi.Dispozitivul poate gestiona controlul temporizării, gestionarea căilor de date și înlocuirea logicii discrete în cadrul hardware-ului programabil, permițând o funcționare stabilă în medii de producție de lungă durată.

Proiecte retro de calcul și restaurare hardware

XC3042-100PC84C este utilizat în proiecte de calcul retro care au ca scop păstrarea sau recrearea proiectelor logice programabile timpurii.Permite restaurarea plăcilor de expansiune, plăcilor de dezvoltare și modulelor de interfață construite inițial cu dispozitive XC3042.Sprijinind aceeași structură de configurare și aspectul pinului, ajută la menținerea comportamentului hardware autentic, permițând în același timp reprogramarea atunci când fișierele de design sunt disponibile.

Studiu educațional al arhitecturii FPGA timpurii

Dispozitivul servește ca platformă de predare pentru înțelegerea structurilor FPGA bazate pe SRAM de prima generație.Elevii pot examina blocuri logice configurabile, resurse de memorie internă și metode de configurare externă într-un dispozitiv hardware real.Lucrul cu această arhitectură oferă o perspectivă practică asupra modului în care au fost organizate primele sisteme logice programabile și cum au fost mapate funcțiile digitale în hardware.

Înlocuire directă în instalațiile XC3042 existente

XC3042-100PC84C funcționează ca o reducere a înlocuirii sistemelor care folosesc deja componente din seria XC3042.Acceptă același format de pachet, interval de tensiune și structură arhitecturală, permițând repararea sau renovarea echipamentelor vechi.Această abordare prelungește durata de viață a sistemelor vechi fără a necesita reproiectare sau conversie la platforme programabile mai noi.

Marcarea piesei dispozitivului XC3042-100PC84C

Ilustrația pachetului prezintă vedere de sus a unui dispozitiv TQ144 cu câmpuri de marcare a piesei etichetate care definesc informațiile de comandă.Tipul de dispozitiv apare ca XC95xxxXL, indicând denumirea familiei, în timp ce codul pachetului TQ144 identifică pachetul quad-plat subțire cu 144 de pini.Gradul de viteză este marcat ca 7C, unde valoarea numerică indică performanța de cronometrare, iar litera indică domeniul comercial de temperatură de funcționare.O linie orizontală separată este afișată ca nefiind legată de numărul piesei dispozitivului, diferențiind trasabilitatea sau informațiile despre lot de identificatorii de comandă.Locația pinului 1 este marcată printr-un indicator circular la un colț pentru a defini orientarea pachetului.

XC3042-100PC84C Avantaje și dezavantaje

Avantaje

• Structura bazată pe SRAM permite reprogramarea logicii atunci când sunt necesare modificări de proiectare

• Arhitectura XC3000 stabilită acceptă o funcționare stabilă în sistemele vechi pe termen lung

• Gama de alimentare de 5 volți se potrivește cu nivelurile logice TTL și CMOS mai vechi

• Număr moderat de porți se potrivește sarcinilor de control digital la scară mică sau medie

• Integrat în mod obișnuit în platformele încorporate și industriale anterioare

• Pachetul PLCC cu 84 de pini acceptă planuri compacte de montare pe suprafață

Dezavantaje

• Funcționarea la 5 volți nu se aliniază cu sistemele digitale moderne de joasă tensiune

• Capacitatea logică este limitată în comparație cu dispozitivele FPGA din generația actuală

• Consumul de energie este mai mare decât noile familii de logice programabile de joasă tensiune

• Lipsesc multiplicatori încorporați și resurse dedicate de procesare a semnalului

• Nu include gestionarea avansată a ceasului sau funcțiile de interfață de mare viteză

• Compatibilitatea instrumentelor de dezvoltare este limitată în mediile moderne de design FPGA

XC3042-100PC84C Alternative

Numărul piesei	Producator	Caracteristici cheie	Caz de utilizare/Note
XC3042-100PQ100C	AMD	Familia XC3000 FPGA cu aproximativ 3.000 de porți de sistem și 144 de blocuri logice configurabile.Funcționează de la o sursă de 5 V și acceptă ambalaje pentru montare la suprafață.	Folosit în proiecte logice programabile vechi, controlul interfeței și aplicații digitale cu densitate moderată.
XC3042-125PQ100C	AMD	Dispozitiv XC3042 similar cu grad de viteză alternativă.Oferă resurse logice configurabile și I/O flexibile într-un pachet PQFP.	Potrivit pentru circuitele digitale de control și comunicații în care cerințele de sincronizare sunt moderate.
XC3030L-8VQ64C	AMD	FPGA de putere redusă din seria XC3000L cu blocuri logice configurabile și design compact al pachetului.Proiectat pentru un consum redus de energie.	Potrivit pentru sisteme integrate sensibile la putere și produse electronice de larg consum.
XC3030L-8VQ64I	AMD	FPGA de putere redusă de calitate industrială, cu gamă extinsă de temperatură și resurse logice programabile flexibile.	Folosit în sistemele de control industrial și încorporate care necesită o funcționare fiabilă în medii mai dure.

Despre AMD Xilinx

AMD Xilinx operează ca divizie de calcul adaptiv și încorporat a Advanced Micro Devices, Inc. Organizația își are originile în Xilinx, Inc., fondată în 1984 în California, unde a introdus dispozitive logice programabile care puteau fi configurate după fabricație.De-a lungul anilor, compania sa extins în platforme programabile utilizate în infrastructura de comunicații, automatizări industriale, sisteme aerospațiale, electronice auto și accelerarea centrelor de date.Portofoliul său include dispozitive logice programabile, sistem adaptiv pe platforme de cip, software de dezvoltare și instrumente de proiectare care acceptă personalizarea la nivel de hardware.După achiziționarea de către AMD în 2022, tehnologiile sale au devenit parte dintr-un portofoliu mai larg de semiconductori care combină logica programabilă cu soluții de procesare de înaltă performanță.

Concluzie

XC3042-100PC84C vă oferă o modalitate practică de a gestiona logica programabilă în sistemele digitale de 5V.Cu structura sa bazată pe SRAM, puteți reîncărca și actualiza configurația oricând este necesar.Oferă o combinație solidă de capacitate logică, RAM internă și conexiuni I/O flexibile.Pachetul PLCC84 facilitează integrarea în multe configurații de placă.Indiferent dacă întrețineți echipamente mai vechi sau lucrați la proiecte de restaurare, acest dispozitiv vă ajută să mențineți hardware-ul original să funcționeze fără probleme.Rămâne o alegere de încredere atunci când compatibilitatea și flexibilitatea contează.

Fișă de date PDF

XC3042-100PC84C Foaie de date:

XC3042-100PC84C.pdf

XC3042-100PC84C.pdf
