Înțelegerea diagramei bloc MPC8548EVUAUJ și a capacităților de performanță

MPC8548EVUAUJ este construit pentru a gestiona mișcarea rapidă și constantă a datelor în sistemele de rețea.Îl veți găsi în interiorul routerelor, comutatoarelor, gateway-urilor și altor echipamente de comunicații care au nevoie de performanțe fiabile non-stop.Funcționează pe un nucleu PowerPC e500 pe 32 de biți și poate atinge viteze de până la 1,333 GHz, oferindu-vă o putere de procesare solidă pentru gestionarea pachetelor și controlul sistemului.Cu porturi Gigabit Ethernet încorporate, controlul memoriei și caracteristici de securitate, păstrează multe funcții cheie pe un singur cip.Asta înseamnă mai puține părți externe și un aspect mai curat al plăcii.De asemenea, beneficiați de suport pentru criptarea hardware, care vă ajută să gestionați traficul securizat de date fără a încetini lucrurile.Acest ghid vă prezintă funcțiile, detaliile tehnice, aplicațiile și beneficiile generale într-un mod clar și simplu.

Catalog

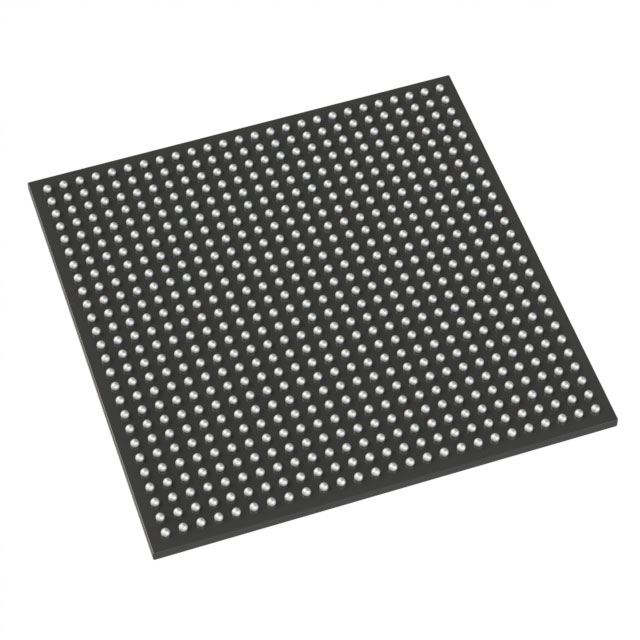

MPC8548EVUAUJ Prezentare generală

The MPC8548EVUAUJ este un microprocesor încorporat pe 32 de biți construit pe nucleul PowerPC e500 și conceput pentru sisteme de rețea și comunicații.Acceptă viteze mari de ceas și integrează controlul memoriei, interfețe Gigabit Ethernet, conectivitate PCI și porturi de comunicație seriale pe un singur cip.Dispozitivul gestionează rutarea datelor, gestionarea pachetelor și controlul sistemului în routere, comutatoare, stații de bază fără fir și gateway-uri industriale.Accelerarea securității pe cip acceptă transferul de date criptat, în timp ce memoria cache îmbunătățește eficiența procesării.Pachetul său compact se potrivește cu aspectul dens al plăcilor și funcționarea pe termen lung.Caut MPC8548EVUAUJ.Contactați-ne pentru a verifica stocul curent, timpul de livrare și prețul.

Caracteristicile MPC8548EVUAUJ

Arhitectură PowerPC e500 pe 32 de biți unic

MPC8548EVUAUJ folosește un nucleu PowerPC e500 pe 32 de biți proiectat pentru platforme de rețea și comunicații încorporate.Execută logica de control, rutarea datelor și gestionarea protocolului într-o singură unitate de procesare.Arhitectura acceptă fluxul de instrucțiuni eficient și comportamentul previzibil al sistemului, ceea ce ajută la menținerea performanței stabile în dispozitivele care funcționează continuu.Structura sa permite procesorului să gestioneze sistemele de operare și stivele de rețea fără a necesita nuclee de procesare suplimentare.

Viteza de operare de pana la 1,333 GHz

Acest procesor funcționează la frecvențe de până la 1,333 GHz.Viteza de ceas mai mare acceptă o manipulare mai rapidă a datelor și o întârziere redusă de procesare în sistemele bazate pe pachete.Permite o gestionare mai fluidă a traficului în routere, gateway-uri și echipamente de comutare unde este nevoie de un debit constant.Intervalul de operare definit permite proiectanților să echilibreze performanța și consumul de energie în funcție de nevoile sistemului.

Motor integrat de procesare a semnalului

Un motor integrat de procesare a semnalului acceptă operațiuni aritmetice utilizate în sarcinile de comunicare și procesare a datelor.Îmbunătățește performanța în aplicațiile care implică filtrarea, codificarea și manipularea datelor în timp real.Prin integrarea acestei capacități pe cip, dispozitivul reduce nevoia de componente externe de procesare a semnalului și ajută la menținerea designului compact al sistemului.

Motor de securitate integrat

Motorul de securitate încorporat oferă suport hardware pentru funcțiile de criptare și decriptare.Include, de asemenea, un generator de numere aleatorii folosit pentru crearea de chei securizate și sesiuni de comunicare protejate.Această caracteristică permite echipamentelor de rețea să proceseze traficul criptat direct în procesor, îmbunătățind protecția datelor, menținând în același timp funcționarea constantă a sistemului.

Interfețe Ethernet Quad 10 100 1000 Mbps

Dispozitivul integrează patru controlere Ethernet care acceptă rate de date de 10 Mbps, 100 Mbps și 1000 Mbps.Aceste interfețe permit conectarea directă la mai multe porturi de rețea fără controlere externe.Suportul Ethernet integrat simplifică aspectul plăcii și reduce numărul de componente, permițând în același timp comunicarea multiport într-o singură platformă de procesor.

Controler de memorie pentru DDR DDR2 și SDRAM

Un controler de memorie pe cip acceptă tipurile de memorie DDR, DDR2 și SDRAM.Această compatibilitate permite o selecție flexibilă a memoriei pe baza cerințelor de capacitate și viteză.Integrarea directă a memoriei îmbunătățește eficiența transferului de date între procesor și dispozitivele de memorie externe, susținând performanța stabilă a sistemului în condiții de încărcare continuă.

Interfețe periferice integrate

MPC8548EVUAUJ include interfețe DUART, I2C, PCI și RapidIO pentru comunicarea cu dispozitive externe.Aceste interfețe acceptă extinderea sistemului, conectivitate de stocare și schimbul de date de mare viteză între componente.Integrarea lor reduce nevoia de controlere de interfață separate și acceptă comunicarea organizată la nivel de placă.

Pachet cu montare la suprafață FCBGA cu 783 pini

Procesorul este găzduit într-un pachet cu 783 de bile flip chip, care măsoară aproximativ 29 pe 29 mm.Acest format de montare pe suprafață acceptă plasarea compactă a plăcii și contact electric stabil între conexiuni multiple.Designul pachetului se potrivește cu layout-urile de înaltă densitate utilizate în rețele și echipamente de comunicații încorporate.

Interval de temperatură de funcționare 0 C până la 105 C

Intervalul de temperatură de funcționare specificat este de la 0 C la 105 C. Acest interval permite performanțe fiabile în medii industriale și de comunicații controlate.Acceptă sisteme care pot experimenta temperaturi interne ridicate în timpul funcționării prelungite.

Suport de tensiune I O 1,8 V 2,5 V și 3,3 V

Dispozitivul acceptă niveluri de tensiune de intrare și ieșire de 1,8 V, 2,5 V și 3,3 V. Compatibilitatea cu mai multe niveluri de tensiune permite conectarea cu o gamă largă de componente periferice.Această flexibilitate simplifică integrarea sistemului în diferite standarde logice.

MPC8548EVUAUJ Specificații tehnice

Atributul produsului	Valoarea atributului
Producator	NXP Semiconductors
Tensiune - I/O	1,8 V, 2,5 V, 3,3 V
Pachetul dispozitivului furnizorului	783-FCBGA (29x29)
Viteza	1,333 GHz
Seria	MPC85xx
Caracteristici de securitate	Criptografie, generator de numere aleatorii
Controlere RAM	DDR, DDR2, SDRAM
Pachet / Cutie	783-BBGA, FCBGA
Pachet	Tava
Temperatura de operare	0°C ~ 105°C (TA)
Numărul de nuclee/Lățimea magistralei	1 miez, 32 de biți
Tip de montare	Montare la suprafață
Ethernet	10/100/1000 Mbps (4)
Procesor de bază	PowerPC e500
Co-procesoare/DSP	Procesarea semnalului;SPE, Securitate;SEC
Numărul produsului de bază	MPC85

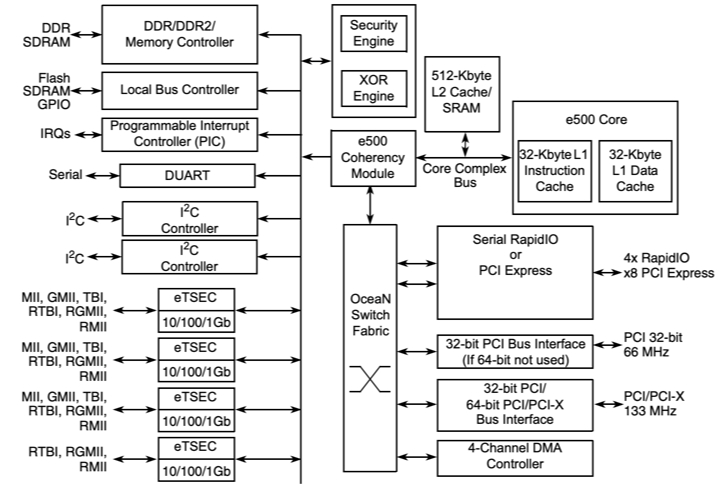

Diagrama bloc al dispozitivului MPC8548EVUAUJ

Integrată în jurul unui nucleu PowerPC e500, arhitectura combină instrucțiuni L1 de 32 Kbyte și cache de date L1 de 32 Kbyte cu un cache L2 de 512 Kbyte conectat printr-o magistrală complexă de bază.Un controler de memorie DDR și DDR2 interfață cu SDRAM extern, în timp ce un controler de magistrală local acceptă conexiuni flash, SRAM și GPIO.Patru controlere Ethernet îmbunătățite cu trei viteze oferă o funcționare de 10, 100 și 1000 Mbps prin interfețele standard MII și RGMII.Conectivitatea de mare viteză este asigurată de Serial RapidIO sau PCI Express, împreună cu interfețele PCI pe 32 de biți și PCI X pe 64 de biți.Un motor de securitate cu accelerare criptografică și generare de numere aleatoare funcționează alături de un motor XOR și un controler DMA cu patru canale.Mișcarea internă a datelor între subsisteme este gestionată de țesătura de comutare Ocean, care leagă procesarea, memoria, rețeaua și interfețele periferice într-un singur sistem pe aspectul cipului.

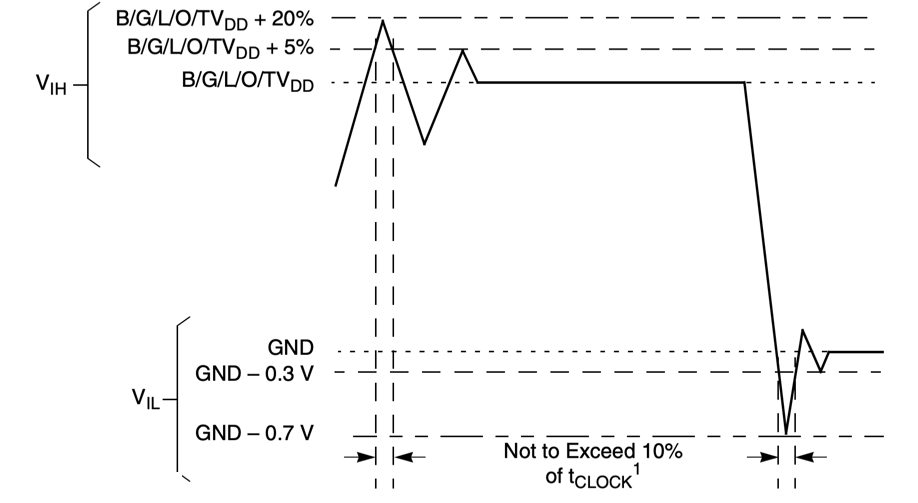

Depășirea limitelor de subdepășire ale MPC8548EVUAUJ

Limitele formei de undă ale tensiunii definesc nivelurile de depășire și depășire admisibile la interfețele dispozitivului în raport cu șinele de alimentare asociate.Pragurile de intrare la nivel înalt sunt referite la B G L O TVDD, cu depășirea temporară permisă până la TVDD plus 20% și TVDD plus 5%, așa cum este indicat de liniile de delimitare întrerupte.Limitele de nivel scăzut sunt raportate la sol, arătând marginile de depășire până la minus 0,3 V și minus 0,7 V. Excursiile tranzitorii dincolo de intervalul de stare staționară sunt limitate la o durată care nu depășește 10% din perioada de ceas aplicabilă, cu referință de ceas definită pentru tipul de interfață, cum ar fi DDR, PCI, I2C, JTAG sau Ethernet.Diagrama stabilește limitele de stres electric pentru a asigura integritatea semnalului și conformitatea cu condițiile de funcționare a interfeței.

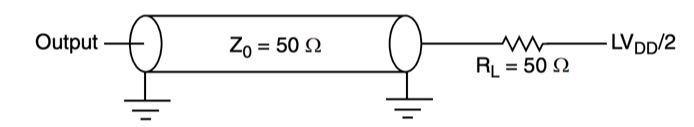

Sarcina de testare AC a MPC8548EVUAUJ

Configurația testului de ieșire definește un mediu de impedanță controlată pentru caracterizarea AC a interfeței eTSEC.Nodul de ieșire conduce o linie de transmisie modelată cu o impedanță caracteristică de 50 ohmi, terminată cu un rezistor de sarcină de 50 ohmi conectat la LVDD împărțit la doi.Referințele la sol sunt afișate la ambele capete ale căii de transmisie pentru a reprezenta o configurație de măsurare echilibrată.Acest aranjament stabilește condiții definite de încărcare și polarizare pentru evaluarea temporizării semnalului și a comportamentului tensiunii în condiții de testare CA standardizate.

Aplicații ale lui MPC8548EVUAUJ

Routere de rețea de nivel Enterprise și Carrier-Grade

MPC8548EVUAUJ este utilizat în routerele de nivel enterprise și operator care gestionează trafic continuu de pachete prin mai multe porturi de rețea.Nucleul său PowerPC e500 procesează tabelele de rutare, deciziile de redirecționare și stivele de protocoale în timp real.Interfețele integrate quad Gigabit Ethernet permit conectarea directă la mai multe legături de rețea, reducând componentele externe de pe placă.Cu controlul memoriei încorporat și suport pentru securitatea hardware, procesorul menține un debit stabil în timp ce gestionează fluxurile de date criptate în rețelele locale și extinse.

Switch-uri de rețea și gateway-uri multiport

În comutatoarele gestionate și gateway-urile de rețea, dispozitivul coordonează fluxul de date între sistemele conectate.Se ocupă de inspecția cadrelor, tamponarea și distribuția traficului, menținând în același timp o comunicare constantă între porturi.Interfețele integrate PCI și RapidIO acceptă extinderea și interconectarea de mare viteză în cadrul sistemelor modulare.Această configurație permite platformelor de comutare compacte să gestioneze schimbul de date structurate fără a se baza pe mai multe controlere discrete.

Echipamente de infrastructură de telecomunicații

Platformele de telecomunicații, cum ar fi unitățile de acces și sistemele de transmisie, utilizează MPC8548EVUAUJ pentru control centralizat și gestionarea datelor.Procesorul acceptă mișcarea constantă a datelor între interfețele de comunicare în timp ce supraveghează sarcinile sistemului și funcțiile de monitorizare.Intervalul său definit de temperatură de funcționare acceptă utilizarea în echipamente care funcționează continuu în instalații de rețea controlate.

Rețea sigură și dispozitive VPN

Gateway-urile și dispozitivele VPN securizate se bazează pe procesor pentru a gestiona traficul criptat și controlul sesiunii.Motorul de securitate integrat realizează criptarea și decriptarea direct pe cip, acceptând canale de comunicație protejate.Acest lucru permite conexiuni securizate la distanță și schimbul de date fără a fi nevoie de procesoare de securitate suplimentare, ajutând la menținerea arhitecturii de sistem compacte.

Sisteme de control industrial încorporate

Unitățile de control industrial folosesc MPC8548EVUAUJ pentru a supraveghea dispozitivele conectate la rețea și pentru a coordona comunicarea între subsisteme.Gestionează colectarea datelor, raportarea stării și semnalizarea de control în cadrul platformelor de automatizare structurate.Procesorul acceptă o funcționare fiabilă în timpul ciclurilor lungi de funcționare, făcându-l potrivit pentru sistemele încorporate care funcționează pe tot parcursul zilei.

Platforme de calcul încorporate de înaltă performanță

Plăcile de calcul încorporate folosesc acest procesor pentru a rula sisteme de operare și servicii de comunicații într-un singur dispozitiv integrat.Se ocupă de accesul la memorie, controlul perifericului și procesarea datelor în sisteme care necesită performanțe consistente.Interfețele integrate simplifică designul plăcii în timp ce acceptă module de calcul scalabile.

Sisteme de comunicații sigure

Echipamentele de comunicații securizate integrează MPC8548EVUAUJ pentru a gestiona schimbul controlat de date prin rețelele cu fir.Procesorul acceptă gestionarea protejată a mesajelor, operațiunile securizate cu chei și supravegherea protocolului.Caracteristicile sale combinate de procesare, rețea și securitate permit proiectarea structurată a platformelor de comunicații concentrate pe transferul de date protejat.

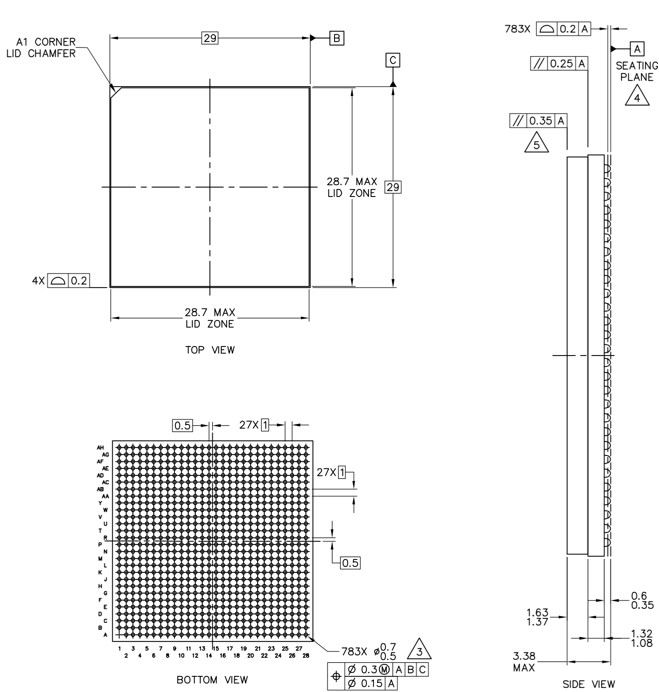

Dimensiunile de contur ale MPC8548EVUAUJ

Desenele de ansamblu ale pachetului definesc dimensiunile mecanice și aspectul bilei pentru versiunile 783 de plumb FC CBGA și FC PBGA cu capac complet.Vederea de sus specifică dimensiunile maxime ale zonei capacului de 28,7 x 28,7 mm și identifică teșirea colțului A1 pentru orientare.Vederea de jos prezintă o rețea de bile de 27 pe 27, care totalizează 783 de bile de lipit cu un pas de 0,8 mm, incluzând coordonatele etichetate ale rândurilor și coloanei pentru identificarea pinului.Vederea laterală oferă limite de înălțime totală de până la 3,38 mm și referințe la planul de așezare, împreună cu toleranțe pentru coplanaritate și controlul profilului.Indicațiile dimensionale și toleranțele geometrice stabilesc constrângeri fizice pentru proiectarea amprentei PCB și alinierea ansamblului.

MPC8548EVUAUJ Avantaje și dezavantaje

Avantaje

• Funcționează la până la 1,333 GHz, susținând procesarea constantă a datelor în sistemele de rețea

• Integrează patru interfețe Gigabit Ethernet, reducând nevoia de controlere de rețea externe

• Include accelerare criptografică pe cip și un generator de numere aleatorii pentru manipularea securizată a datelor

• Suportă memorie DDR, DDR2 și SDRAM, permițând o selecție flexibilă a memoriei

• Oferă interfețe RapidIO și PCI pentru extinderea sistemului structurat

• Evaluat pentru funcționare de la 0 C la 105 C, potrivit pentru medii industriale controlate

• Nivelul ridicat de integrare scade numărul total de componente și simplifică aspectul plăcii

Dezavantaje

• Designul cu un singur nucleu poate limita performanța în medii software puternic paralele

• Nu include suport pentru grafică integrată

• Lipsește interfețele SATA și USB încorporate

• Pachetul FCBGA cu 783 de pini necesită un aspect precis al PCB-ului și un asamblare controlată

• Arhitectura PowerPC poate oferi suport software mai restrâns în comparație cu familiile de procesoare mai noi

• Planificarea ciclului de viață ar trebui revizuită atunci când se dezvoltă proiecte de sistem pe termen lung

MPC8548EVUAUJ Alternative

Numărul piesei	Producator	Caracteristici cheie	Caz de utilizare/Note
MPC8548EVTAUJD	NXP USA Inc.	Procesor de bază PowerPC e500 care funcționează până la 1,33 GHz cu controler de memorie DDR integrat și mai multe interfețe Gigabit Ethernet.Proiectat pentru un randament ridicat de date și procesare în rețea.	Folosit în echipamente de rețea pentru întreprinderi, infrastructură de telecomunicații și sisteme încorporate care necesită performanțe puternice de comunicare.
MPC8548EVTAUJC557	Freescale Semiconductor	Procesor PowerPC de înaltă performanță cu suport pentru memorie DDR/DDR2 și interfețe de comunicare avansate.Suportă un interval de temperatură industrial de la -40 °C la 85 °C.	Potrivit pentru rețele industriale, controlere de automatizare și gateway-uri de comunicație care funcționează în medii cu temperatură extinsă.
MPC8548EVTAUJC	NXP USA Inc.	Miez PowerPC e500 cu controler de memorie integrat și interfețe de comunicare de mare viteză.Proiectat pentru o performanță stabilă în intervalul 0 °C până la 70 °C.	Folosit în mod obișnuit în dispozitivele comerciale de rețea, sistemele de rutare a datelor și platformele de calcul încorporate.
MPC8548EVUAQG	NXP USA Inc.	Procesor bazat pe PowerPC cu Ethernet integrat și suport de memorie, optimizat pentru sarcini de comunicație încorporate.Capacitate de temperatură industrială.	Ideal pentru gateway-uri industriale, procesoare de rețea și echipamente de comunicație de înaltă fiabilitate.

Despre NXP Semiconductors

NXP Semiconductors N.V. este o companie globală de semiconductori cu sediul în Eindhoven, Țările de Jos.A fost înființată în 2006 în urma unei restructurari corporative și de atunci a devenit un furnizor important de soluții de procesare integrată și semnal mixt.Compania operează centre de proiectare și cercetare în mai multe regiuni și deservește piețele auto, industriale, infrastructurii de comunicații și mobile.Portofoliul său de produse include microcontrolere, procesoare de aplicații, dispozitive de identificare sigură, componente analogice și soluții de conectivitate.NXP se concentrează pe conexiuni sigure și sisteme de control electronic fiabile utilizate în transport, rețele și platforme încorporate.

Concluzie

MPC8548EVUAUJ reunește procesarea, rețeaua și securitatea într-un singur cip compact.Obțineți un nucleu PowerPC pe 32 de biți care rulează la viteză mare, împreună cu patru porturi Gigabit Ethernet și suport flexibil pentru memorie.Motorul său de securitate încorporat ajută la gestionarea datelor criptate direct pe procesor, ceea ce menține comunicarea stabilă și protejată.Cu suport pentru PCI, RapidIO și mai multe niveluri de tensiune, se potrivește în multe sisteme de comunicație și control.Pachetul FCBGA cu 783 de pini permite amenajări dense de placă, gestionând în același timp sarcini de lucru solicitante.Dacă aveți nevoie de rutarea fiabilă a datelor și controlul sistemului într-un singur dispozitiv, acest procesor vă oferă o combinație echilibrată de performanță și integrare.
