Întrerupător miniatural (MCB): Principiu de funcționare, Tipuri, Evaluări și Ghid de selecție

Acest articol vă ajută să înțelegeți ce este un întrerupător de circuit miniatural (MCB) și cum protejează un circuit electric de suprasarcină și scurtcircuit.Veți afla părțile sale principale, cum funcționează și de ce deconectează alimentarea în timpul defecțiunilor.De asemenea, explică tipurile de curbe de declanșare, configurațiile stâlpilor și evaluările capacității de rupere.În cele din urmă, veți vedea aplicații comune și cum să alegeți MCB-ul corect pentru un circuit.

Catalog

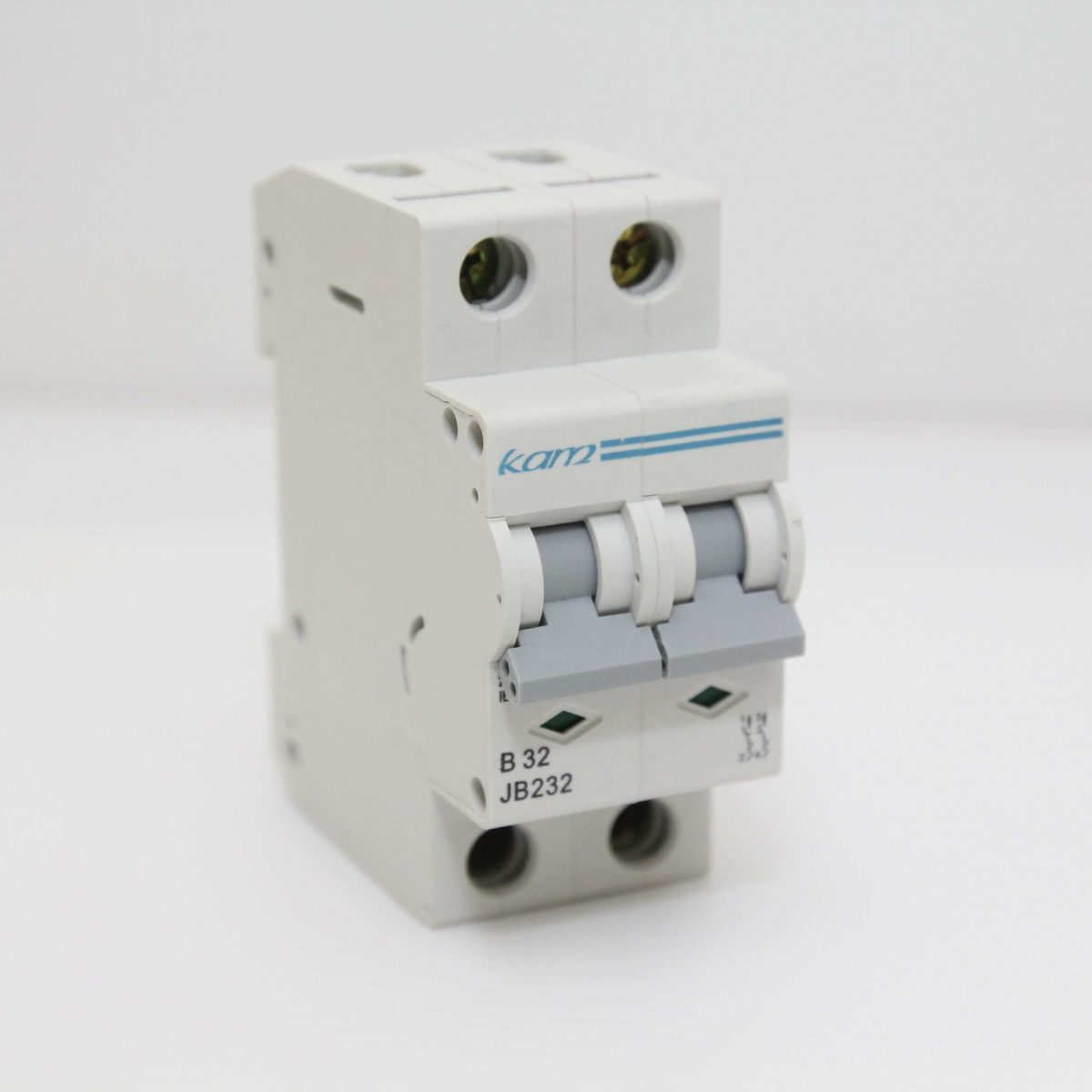

Figura 1. Întrerupător miniatural (MCB)

Ce este un întrerupător în miniatură?

Un întrerupător de circuit miniatural (MCB) este un dispozitiv de protecție electrică automat utilizat pentru a opri curentul excesiv într-un circuit.Scopul său principal este de a proteja firele și echipamentele conectate împotriva daunelor cauzate de suprasarcină sau scurtcircuit.Când apare un curent anormal, MCB-ul deconectează sursa de alimentare pentru a menține instalația în siguranță.Spre deosebire de o siguranță, aceasta poate fi resetată și utilizată din nou după ce defecțiunea este înlăturată.Datorită acestei protecții reutilizabile, MCB-urile sunt utilizate pe scară largă în case, clădiri și panouri electrice mici.

Construcția unui întrerupător în miniatură

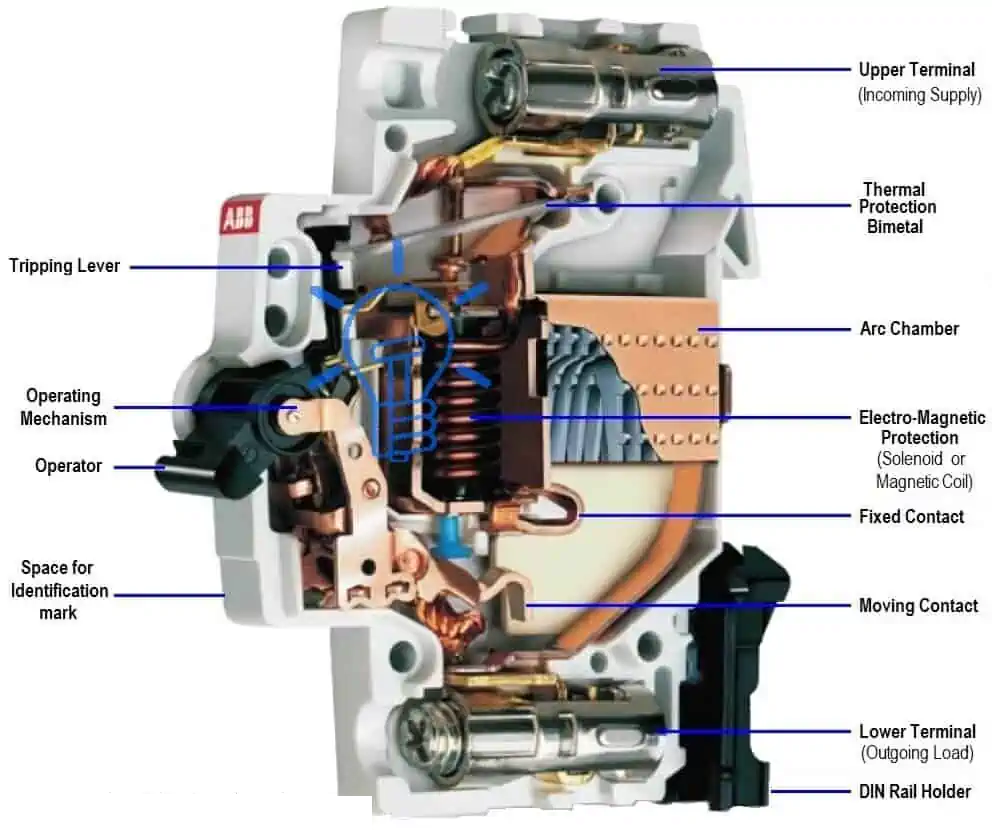

Figura 2. Părți interne ale unui întrerupător miniatural

• Terminal superior (alimentare de intrare)

Terminalul superior conectează sursa de alimentare la întrerupător.Oferă un punct de intrare electric sigur pentru conductorul de intrare.Acest terminal asigură un transfer stabil de curent în contactele interne.

• Terminal inferior (încărcare de ieșire)

Borna inferioară conectează întrerupătorul la circuitul protejat.Curentul curge din întrerupător prin acest punct către sarcină.Păstrează conexiunea cablajului strâns și fiabil.

• Protectie termica Bimetal

Banda bimetalică detectează căldura cauzată de excesul de curent.Se îndoaie când temperatura crește și pregătește mecanismul pentru a deconecta alimentarea.Această parte acționează ca un element de siguranță bazat pe temperatură.

• Bobina electromagnetică (protecție magnetică)

Bobina magnetică reacționează instantaneu la niveluri de curent foarte ridicate.Produce o forță magnetică care activează mecanismul de eliberare.Acest lucru asigură o reacție rapidă în timpul defecțiunilor severe.

• Contact fix

Contactul fix este punctul conductor staționar din interiorul întreruptorului.Rămâne pe loc în timp ce contactul în mișcare se deschide sau se închide împotriva acestuia.Curentul electric trece în mod normal prin această pereche de contacte.

• Mutarea contactului

Contactul în mișcare deschide și închide fizic circuitul.Se separă de contactul fix atunci când întrerupătorul funcționează.Această acțiune întrerupe fluxul electric în siguranță.

• Cameră cu arc (jgheață cu arc)

Camera arcului conține plăci metalice care împart și răcesc arcul electric.Reduce căldura și previne deteriorarea în interiorul întrerupătorului.Acest lucru protejează dispozitivul și cablurile din apropiere.

• Mecanism de operare

Mecanismul de acționare leagă sistemul intern de eliberare de mâner.Controlează deschiderea și închiderea contactelor.De asemenea, blochează întrerupătorul în poziția ON sau OFF.

• Pârghie de declanșare

Pârghia de declanșare transferă mișcarea de la elementele de protecție la contacte.Când este activat, eliberează sistemul de blocare.Acest lucru permite deconectarea automată.

• Operator (maner comutator)

Mânerul permite comutarea manuală a întreruptorului.Poate porni sau opri circuitul în siguranță.De asemenea, arată starea întrerupătorului.

• Suport șină DIN

Suportul permite montarea usoara in interiorul tablourilor de distributie.Acesta fixează întrerupătorul pe o șină standard.Acest lucru simplifică instalarea și înlocuirea.

Principiul de funcționare al MCB

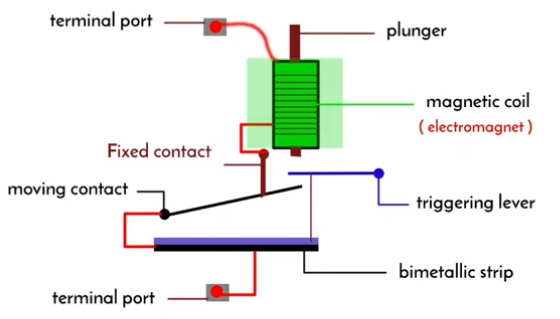

Figura 3. Diagrama mecanismului de lucru MCB

Când curge curentul normal, electricitatea trece prin contacte fără întrerupere.În timpul unei suprasarcini, căldura se acumulează în elementul senzor și declanșează mecanismul de eliberare după o scurtă întârziere.Încuietoarea se deblochează și contactele se separă, deconectând circuitul.Într-o stare de scurtcircuit, o forță magnetică puternică activează mecanismul instantaneu.Contactele se deschid rapid și între ele apare un arc electric.Arcul intră în camera arcului unde se desparte și se răcește până când dispare.După eliminarea defecțiunii, întrerupătorul poate fi resetat și circuitul restabilit.

Tipuri de MCB pe baza curbei de deplasare

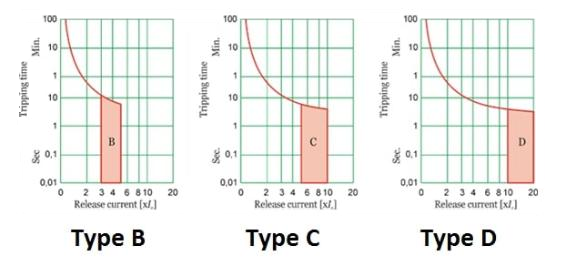

Figura 4. Tipuri de curbe de declanșare MCB (B, C, D)

MCB de tip B

Un MCB de tip B este proiectat pentru circuite cu curent de supratensiune scăzut.Se declanșează atunci când curentul atinge de trei până la cinci ori valoarea nominală.Acest lucru îl face potrivit pentru iluminat și cablajul casnic.Aparatele mici și sarcinile rezistive funcționează fiabil cu această protecție.Întrerupătorul se deconectează rapid pentru a proteja cablurile de supraîncălzire.Este folosit în mod obișnuit în panourile electrice rezidențiale.

MCB de tip C

Un MCB de tip C este destinat echipamentelor cu curent de pornire moderat.Funcționează la aproximativ cinci până la zece ori curentul nominal.Acest lucru permite dispozitivelor precum ventilatoare și motoare mici să pornească normal.Echilibrează protecția și toleranța la supratensiuni temporare.Multe clădiri comerciale folosesc acest tip de întrerupător.Este cea mai comună alegere pentru circuitele de uz general.

MCB de tip D

Un MCB de tip D este construit pentru sarcini mari cu curent de pornire.Se declanșează numai când curentul atinge de aproximativ zece până la douăzeci de ori valoarea nominală.Motoarele și transformatoarele grele necesită această întârziere pentru a porni corect.Întrerupătorul evită declanșarea neplăcută în timpul alimentării.Mașinile industriale folosesc adesea această categorie.Protejează circuitele în timp ce suportă curenți mari de pornire.

Tipuri de MCB în funcție de numărul de poli

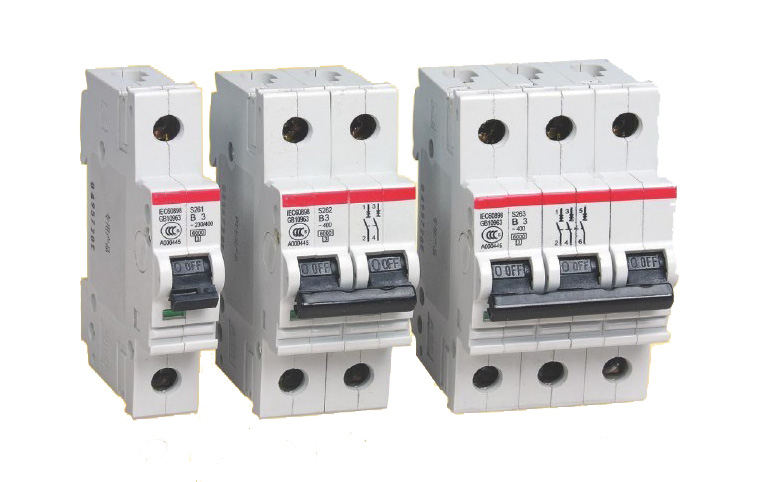

Figura 5. Configurațiile stâlpilor MCB

MCB-urile variază și în funcție de câte fire se deconectează împreună.Tipul stâlpului depinde de sistemul de alimentare cu circuit.

unipolar (SP)

Un MCB unipolar protejează un conductor sub tensiune într-un circuit monofazat.Deconectează numai firul de fază atunci când apare o defecțiune.Această configurație este utilizată în mod obișnuit pentru circuitele de iluminat.Plăcile de distribuție rezidențiale folosesc pe scară largă întrerupătoarele SP.Este compact și simplu de instalat.Neutrul rămâne conectat direct în această configurație.

Poli dublu (DP)

Un MCB bipolar deconectează atât conductorii de fază, cât și conductorii neutru.Acest lucru asigură izolarea completă a circuitului.Îmbunătățește siguranța în timpul întreținerii și depanării.Aparatele precum încălzitoarele de apă folosesc adesea această configurație.Alimentarea devine complet separată de sarcină.Este comun în protecția echipamentelor monofazate.

Tripolar (TP)

Un MCB cu trei poli protejează trei conductori sub tensiune într-un sistem trifazat.Toate fazele se deconectează simultan în timpul unei defecțiuni.Acest lucru previne deteriorarea dezechilibrului de fază a echipamentului.Motoarele și mașinile industriale folosesc în mod obișnuit acest aranjament.Acesta asigură o izolare uniformă pe liniile de alimentare.Panourile trifazate se bazează pe întrerupătoarele TP pentru o protecție echilibrată.

Tipuri de MCB bazate pe capacitatea de rupere

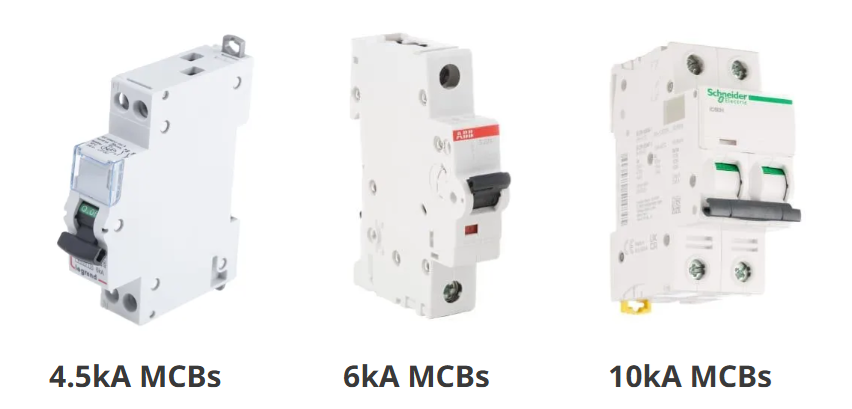

Figura 6. Evaluări ale capacității de rupere MCB

MCB-urile sunt clasificate după curentul de defect maxim pe care îl pot întrerupe.Aceasta depinde de puterea alimentării cu energie electrică la punctul de instalare.

MCB de 4,5 kA

Un MCB de 4,5 kA este un întrerupător de circuit miniatural cu o capacitate de întrerupere în scurtcircuit de 4,5 kiloamperi.Este proiectat pentru locații cu un nivel inferior de defecțiune, unde curentul de scurtcircuit disponibil este relativ mic.Acest lucru se potrivește de obicei punctelor de distribuție ușoare cu cabluri de alimentare mai lungi care reduc curentul de defect.În aceste rețele, un MCB cu capacitate de rupere de 4,5 kA poate întrerupe defecțiunile în siguranță în limita sa nominală.Este obișnuit în unitățile de consum de bază unde sursa din amonte nu este foarte „rigidă”.Punctul cheie este că 4,5kA se potrivește rețelelor mai slabe cu curent de scurtcircuit posibil limitat.

MCB 6kA

Un MCB de 6kA este un întrerupător de circuit miniatural care poate întrerupe până la 6 kiloamperi de curent de defect.Este utilizat acolo unde sursa electrică poate furniza un nivel moderat de scurtcircuit la tabloul de distribuție.Acestea includ adesea rețele rezidențiale și comerciale mici, alimentate de transformatoare din apropiere.În comparație cu dispozitivele de 4,5 kA, un MCB cu capacitate de rupere de 6 kA oferă o marjă mai mare de rezistență la defecțiuni în surse mai puternice.Ajută la asigurarea că întrerupătorul poate elimina un curent de scurtcircuit potențial mai mare fără deteriorare.Pentru multe instalații de clădire, 6kA este o clasă de capacitate de rupere utilizată pe scară largă.

MCB 10kA

Un MCB de 10 kA este un întrerupător de circuit miniatural care poate întrerupe în siguranță până la 10 kiloamperi de curent de scurtcircuit.Este destinat punctelor cu nivel ridicat de defecțiune în care sursa de alimentare este puternică și impedanța este scăzută.Acestea includ panouri mai aproape de transformatoare, tablouri comerciale mai mari și multe secții de distribuție industrială.Un MCB cu capacitate de rupere de 10 kA oferă o capacitate de rezistență mai mare pentru condiții severe de scurtcircuit.Reduce riscul de defectare a întreruptorului atunci când curentul de defect posibil este mare.Pe scurt, 10kA este ales pentru rețelele mai puternice cu curent de scurtcircuit disponibil mai mare.

Evaluări și specificații MCB

Parametru	Caietul de sarcini
Curent nominal (în)	6A, 10A, 16A, 20A, 32A, 40A, 63A
Evaluat tensiune de funcționare (Ue)	230/400V AC
Evaluat frecventa	50/60 Hz
Numărul de stâlpi	1P, 1P+N, 2P, 3P, 3P+N (4P)
Curba de deplasare clasa	B, C, D (uneori K, Z)
Evaluat capacitatea de rupere în scurtcircuit	4,5 kA, 6 kA, 10kA (marcaj kA)
Standard / marcajul conformității	IEC 60898-1 (sau IEC 60947-2)
Izolație nominală tensiune (Ui)	de exemplu, 500V
Impuls nominal tensiune de rezistență (Uimp)	de exemplu, 4kV, 6kV
Energie clasa limitatoare	Clasa 3 (dacă marcat)
Terminal intervalul de dimensiuni ale conductorului	de exemplu, 1–25 mm² (diferă în funcție de model)
Terminal cuplul de strângere	de exemplu, 2,0 N·m (difera in functie de model)
mecanic rezistenta	de ex., 10.000–20.000 de operațiuni (dacă este specificat)
electrice rezistenta	de exemplu, 4.000 operațiuni (dacă este specificat)
Gradul de protectie (IP)	IP20 (tipic pentru dispozitivele din carcase)

Comparație între MCB și Fuse

Atât MCB-urile, cât și siguranțele protejează circuitele împotriva supracurentului, dar diferă în funcționare și manipulare după o defecțiune.Tabelul de mai jos compară comportamentul lor funcțional.

Parametru	MCB	Siguranță
După călătorie acțiune	Resetabil	Trebuie să fie înlocuit
Vina indicatie	Clar Poziția ON/OFF/TRIP	Adesea neclar cu excepția cazului în care există indicatorul explodat
Comutare funcția	Poate fi folosit ca un comutator	Nu este destinat pentru comutare
Reutilizați după vina	Reutilizabil după resetare	De unică folosință element
Răspuns consistenta	Călătorie definită comportamentul curbei	Depinde de tipul și starea siguranței
Supraîncărcare protectie	Încorporat deconectare la suprasarcină	Da, dar depinde de caracteristicile siguranței
Scurtcircuit întrerupere	Evaluat capacitatea de rupere (marcat kA)	Înalt capacitatea de întrerupere pentru multe tipuri de siguranțe
Timp de nefuncţionare după călătorie	Scăzut (resetare)	Mai sus (înlocuiți, verificați evaluarea, instalați)
Întreținere efort	Rutină scăzută manipulare	Necesită stoc de rezervă și înlocuire
Uzura de contact	Are contacte mecanice care îmbătrânesc	Fără mișcare părțile din element
Manipularea arcului	Arc intern camera	Arc manevrat în interiorul corpului siguranței în timpul topirii
Selectivitate control	Adesea coordonate cu întrerupătoare în amonte	Poate fi foarte selectiv cu gradul corespunzător al siguranței
Funcționează feedback	Vizibil pozitia manerului	Element starea nu este întotdeauna vizibilă
Tipic modul de eșec	Contact/mecanism uzura pe durata lunga de viata	Elementul se topește permanent în funcţiune

Aplicații ale întreruptoarelor miniaturale

1. Circuite de iluminat rezidential

MCB-urile protejează circuitele de ramificație a iluminatului de suprasarcinile cauzate de defecțiuni de cablare sau de prea multe corpuri de iluminat pe o singură linie.Ele asigură o deconectare rapidă atunci când curentul depășește limitele de siguranță pentru conductor.Resetarea este simplă după ce problema este corectată.Acest lucru face ca tablourile de distribuție de acasă să fie mai ușor de întreținut.

2. Circuite de priză (recipient).

Prizele de uz general pot vedea sarcini în schimbare de la aparate și unelte.Un MCB ajută la protejarea cablajului atunci când mai multe dispozitive sunt conectate simultan.Reduce riscul supraîncălzirii cablului din cauza supracurentului susținut.Aceasta este o utilizare comună în case și birouri mici.

3. Circuite secundare de aer condiționat și HVAC

Unitățile de curent alternativ de tip split și echipamentele mici HVAC sunt adesea protejate de MCB-uri dedicate.Întrerupătorul izolează o singură unitate pentru service fără a opri întregul panou.De asemenea, protejează linia de alimentare care alimentează echipamentul.Acest lucru menține defecțiunile localizate pe un circuit.

4. Incalzitoare de apa si mici aparate fixe

Multe sarcini fixe funcționează pe perioade lungi, așa că protecția circuitului trebuie să fie stabilă și fiabilă.MCB-urile asigură deconectarea automată atunci când apare un curent anormal.De asemenea, permit o izolare convenabilă pentru întreținere.Acest lucru este obișnuit în apartamente și toalete comerciale.

5. Tablouri de distribuție și subpanouri

MCB-urile sunt folosite ca alimentatoare de ieșire în panourile principale și subpanourile.Acestea protejează circuitele de ramificație și ajută la organizarea sarcinilor în funcție de zonă sau funcție.Acest lucru îmbunătățește izolarea defecțiunilor și reduce timpul de depanare.

6. Iluminat comercial și circuite de putere

Birourile, magazinele și clădirile mici folosesc multe circuite separate pentru iluminat, prize și echipamente.MCB-urile protejează fiecare circuit în mod independent pentru a limita impactul defecțiunii.Acest lucru face ca secțiunile esențiale să funcționeze dacă se declanșează un circuit.Suportă o funcționare mai sigură de zi cu zi.

7. Panouri de control și circuite auxiliare de automatizare

Cablajul de control pentru relee, senzori și surse de alimentare auxiliare necesită adesea protecție compactă.MCB-urile se potrivesc cu panourile de control pe șină DIN și asigură o izolare clară.Ele ajută la prevenirea răspândirii micilor defecte la alte secțiuni de control.Acest lucru este obișnuit în dulapurile de control industriale.

8. Motoare și pompe mici (protecția ramurilor)

Multe motoare mici sunt alimentate din circuite de ramură dedicate protejate de MCB-uri.Întrerupătorul separă rapid circuitul motorului în condiții anormale de curent.De asemenea, oferă un punct simplu de izolare ON/OFF la panou.Acesta este adesea folosit pentru amplificatoare, ventilatoare și pompe mici.

Cum să selectezi MCB-ul potrivit?

Pasul 1: Determinați sarcina circuitului și alegeți valoarea nominală a curentului

Începeți prin a enumera sarcina conectată și curentul normal de funcționare al circuitului.Selectați un curent nominal MCB care poate transporta curentul de sarcină așteptat fără declanșări neplăcute.Dacă sarcina variază, bazați alegerea pe cel mai mare curent normal de funcționare, nu pe vârfurile scurte ocazionale.Păstrați valoarea nominală aliniată cu capacitatea conductorului circuitului utilizat în acea linie.Acest pas stabilește „dimensiunea” de bază a întreruptorului miniatural.

Pasul 2: Selectați curba de declanșare pe baza comportamentului la aprindere

Verificați dacă sarcina are o supratensiune mare de pornire, cum ar fi motoare, compresoare sau transformatoare.Utilizați o curbă care să tolereze pornirea așteptată, oferind totuși o deconectare rapidă pentru defecțiuni.Tipul B se potrivește sarcinilor cu supratensiune scăzută, Tipul C se potrivește cu aprindere moderată, iar Tipul D se potrivește echipamentelor cu aprindere mare.Alegeți curba care se potrivește cu modul în care începe sarcina, nu doar cum se numește.Acest lucru previne deplasările neplăcute repetate în timpul pornirii.

Pasul 3: Alegeți numărul de stâlpi care să se potrivească cu sistemul de alimentare

Identificați dacă circuitul este monofazat sau trifazat și dacă trebuie să izolați neutrul cu faza.Utilizați SP pentru un singur conductor sub tensiune, DP pentru izolarea fază și neutru împreună și TP pentru linii trifazate.Pentru trifazat cu izolație neutră, alegeți protecția tip TPN/4P așa cum este cerut de proiectarea sistemului.Selectarea polului se referă la deconectarea în siguranță a conductoarelor potrivite împreună.Acest pas asigură izolarea corectă și compatibilitatea cablajului.

Pasul 4: Verificați nivelul potențial de scurtcircuit și selectați capacitatea de întrerupere (kA)

Estimați curentul de defect disponibil la punctul de instalare folosind datele de alimentare sau un calcul de scurtcircuit.Alegeți o capacitate de întrerupere nominală (cum ar fi 4,5 kA, 6 kA sau 10 kA) care este egală sau mai mare decât curentul de scurtcircuit potențial.Sursele mai puternice și panourile mai apropiate de transformatoare necesită de obicei un MCB kA mai mare.Această alegere se referă la rezistența și întreruperea nivelului maxim de defecțiune în siguranță.Este una dintre cele mai importante verificări de siguranță.

Pasul 5: Verificarea finală a potrivirii etichetării pentru MCB selectat

Confirmați că plăcuța de identificare a MCB selectată corespunde cerințelor circuitului pentru poli, curbă și capacitatea de întrerupere.Verificați din nou dacă valoarea nominală de curent aleasă se aliniază cu nivelul de sarcină așteptat și cu limita de proiectare a circuitului.Asigurați-vă că selecția întreruptorului este consecventă între circuite similare din același panou pentru a menține coordonarea protecției previzibilă.Dacă nivelul defecțiunii este incert, utilizați opțiunea mai sigură selectând o clasă de capacitate de rupere mai mare.Acest pas final reduce erorile de nepotrivire înainte de instalare.

Concluzie

Un MCB deconectează alimentarea în timpul curentului anormal și poate fi resetat după ce defecțiunea este eliminată.Selectarea corectă depinde de curentul de sarcină, comportamentul la pornire, tipul de alimentare și nivelul de defecțiune.Cunoașterea tipurilor și evaluărilor sale ajută la asigurarea unei protecții sigure și stabile a circuitului.Utilizarea corectă reduce daunele și îmbunătățește siguranța electrică.
