TMS320C6713BZDP225 Ghid DSP: Caracteristici, pinout, aplicații, alternative și fișă de date

Acest ghid se referă la TMS320C6713BZDP225, un procesor de semnal digital de mare viteză (DSP).Acesta explică modul în care funcționează cipul, pentru ce este folosit și de ce este o alegere puternică pentru locurile de muncă care au nevoie de procesare rapidă și precisă.Ghidul acoperă caracteristicile cheie ale cipului, cum ar fi viteza sa de 225 MHz, suportul cu punct plutitor, memoria mare și instrumente utile încorporate, cum ar fi porturile audio și interfețele de memorie.De asemenea, arată cum să -l conectați, cum să -l programați pas cu pas, unde poate fi utilizat și ce alte părți similare puteți alege dacă este nevoie.

Catalog

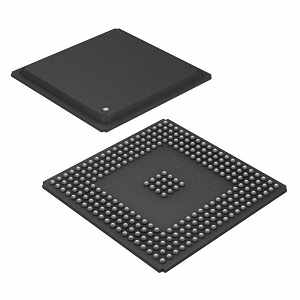

TMS320C6713BZDP225 Prezentare generală

TMS320C6713BZDP225 este un puternic procesor de semnal digital (DSP) puternic, conceput pentru a gestiona sarcini de mare viteză și de înaltă precizie.Apărând platformei DSP TMS320C6000 ™, în special familia C67X, acest cip funcționează cu o viteză de ceas de 225 MHz și oferă până la 1350 MFLOPS și 1800 MIPS de putere de procesare.Construit în jurul unei arhitecturi îmbunătățite de instrucțiuni foarte lungi (VLIW), poate executa până la opt instrucțiuni în paralel pe ciclu.Dispozitivul integrează 264 kb de memorie RAM pe cip și acceptă memorie externă precum SRAM și SDRAM printr-o interfață de memorie externă pe 32 de biți (EMIF).De asemenea, oferă suport periferic robust, inclusiv porturi seriale audio multi-canal (MCASP), porturi seriale tamponate (MCBSP), o interfață de port gazdă pe 16 biți (HPI) și un controler EDMA cu 16 canale pentru o mișcare eficientă a datelor.

Asigurați -vă comenzile în vrac ale TMS320C6713BZDP225 astăzi pentru a vă menține proiectele fără întârziere.

TMS320C6713BZDP225 Modele CAD

Simbol TMS320C6713BZDP225

TMS320C6713BZDP225 Amprentă

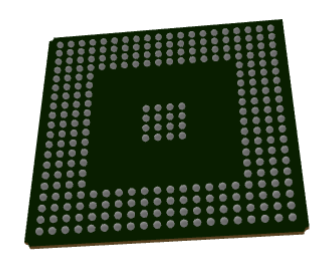

TMS320C6713BZDP225 Model 3D

Caracteristici TMS320C6713BZDP225

Arhitectură de bază: Procesorul se bazează pe o arhitectură VLIW, care îi permite să execute până la opt instrucțiuni în paralel în timpul fiecărui ciclu de ceas.Această arhitectură maximizează randamentul și eficiența, ceea ce face ca cipul să fie adecvat pentru aplicații intensive în calcul, cum ar fi procesarea și analiza semnalului.

Viteza ceasului: Funcționând la o frecvență de 225 MHz, cipul oferă capacități de procesare de mare viteză.Această viteză a ceasului asigură o compromisuri echilibrate între performanță și consumul de energie, care este bun în sistemele încorporate și industriale.

Performanţă: Cu capacitatea de a efectua până la 1350 de milioane de operații cu punct flotant pe secundă (MFLOPS) și 1800 de milioane de instrucțiuni pe secundă (MIPS), acest DSP gestionează eficient algoritmi complexi și calcule numerice la scară largă.

Memorie pe cip: Procesorul integrează 264 kb de memorie rapidă pe cip.Aceasta permite accesul rapid la date și instrucțiuni importante, reducând latența și îmbunătățind viteza de execuție.

Interfață de memorie externă: O interfață dedicată de memorie externă de 32 de biți (EMIF) acceptă o gamă largă de dispozitive de memorie externă, inclusiv SRAM, SDRAM și Flash.Acest lucru permite sistemului să extindă capacitatea de memorie pe baza cerințelor aplicației.

Tensiune de funcționare: Cipul funcționează pe o tensiune de bază scăzută de 1,26V pentru a minimiza consumul de energie, menținând în același timp compatibilitatea cu standardele I/O de 3,3 V, care este frecventă în multe sisteme încorporate.

Porturi seriale audio multi-canal: Include două interfețe MCASP pentru transmiterea și primirea datelor audio multicanal.Aceste porturi sunt importante în aplicații precum mixarea audio, recunoașterea vocală și procesarea muzicii digitale.

Porturi seriale tamponate cu mai multe canale : Două MCBSP oferă o comunicare serială de mare viteză pentru interfațarea cu codec-uri, senzori digitali sau alte dispozitive seriale.Acestea oferă flexibilitate în transmiterea datelor audio și de control.

Interfață gazdă-port (HPI): HPI pe 16 biți permite un canal de comunicare rapid și direct între DSP și un procesor gazdă, permițând schimbul de date eficient în timpul depanicării sau operațiunilor sistemului.

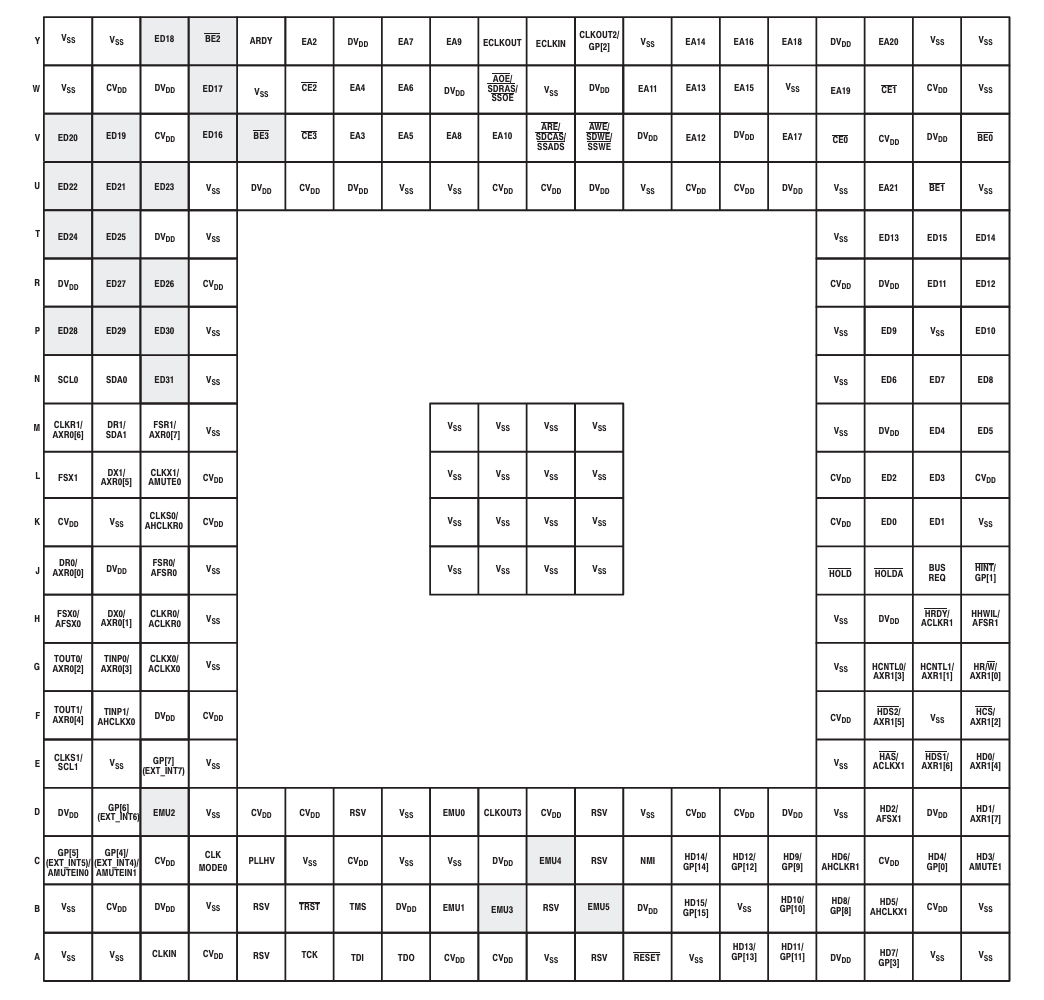

TMS320C6713BZDP225 Diagrama PINOUT

Această diagramă PINOUT arată modul în care fiecare conexiune (sau „bilă”) este aranjată în partea de jos a cipului TMS320C6713BZDP225, care folosește un pachet BGA cu 225 de bilule.Rândurile (a până la y) și coloanele (1 până la 15) formează o grilă și fiecare pătrat arată ce funcție sau sursă de alimentare este atribuită locației respective.Cipul are mulți pini de alimentare precum VSS (sol) și CVDD sau DVDD (sursă de alimentare), care sunt răspândite pentru a menține cipul alimentat uniform.Pinii precum Clkin, Reset, TMS, TDI și TDO lângă partea de jos sunt utilizate pentru programare și depanare cu JTAG.

Alți pini conectează procesorul la părți externe precum memoria și alte dispozitive.Acestea includ linii de adresă (EAX), linii de date (EDX), selecții de cipuri (CEX) și semnale de control (reținere, busreq, etc.).Veți vedea, de asemenea, pini pentru comunicare în serie precum MCBSP și I/OS cu scop general (GPIO), ceea ce face ca cipul să fie flexibil pentru multe modele.În mijlocul cipului, există mai multe pini VSS și VDD grupate împreună pentru a ajuta la o putere stabilă și un echilibru de căldură.Acest aspect ajută procesorul să funcționeze fără probleme, mai ales că este proiectat pentru sarcini de procesare a semnalului digital de mare viteză.

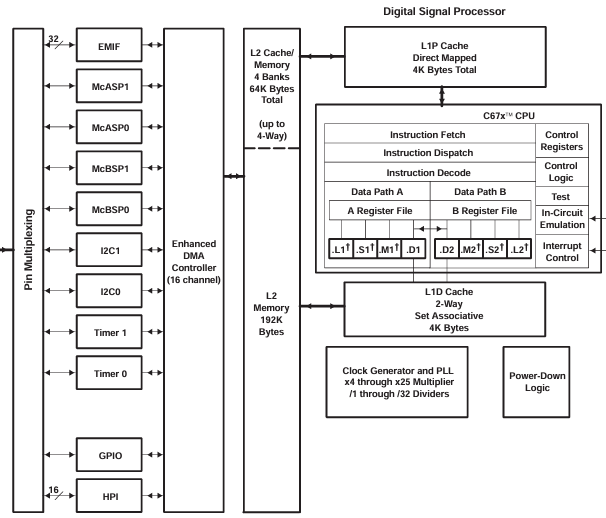

TMS320C6713B Diagrama blocului funcțional

Diagrama bloc funcțională a TMS320C6713B, inclusiv TMS320C6713BZDP225, arată cum funcționează acest procesor de semnal digital (DSP) și se conectează cu alte componente.În centru se află Core C67X+ CPU, care folosește un tip special de design numit VLIW (cuvânt de instrucțiune foarte lung).Acest lucru îi permite să ruleze până la opt instrucțiuni în același timp, ceea ce îl face foarte rapid pentru sarcini precum procesarea audio sau semnal.Procesorul are două căi principale de date, calea A și calea B, fiecare cu propriul set de registre și unități pentru gestionarea operațiunilor de matematică și logică.Acest lucru ajută procesorul să gestioneze rapid și eficient calculele complexe.

Pentru memorie, DSP include cache -uri L1 pentru instrucțiuni și date (4kb fiecare) și o memorie L2 mai mare (192kb), care poate acționa ca cache sau poate fi utilizat direct.Există, de asemenea, un controler de memorie/memorie care gestionează până la patru blocuri de memorie de 64kb, contribuind la accelerarea accesului la date.CIP -ul include un controler DMA cu 16 canale pentru a muta datele între memorie și periferice fără a încetini procesorul.Suportă diverse interfețe precum EMIF pentru memoria externă, MCASP și MCBSP pentru comunicare în serie, I2C, Timers, GPIO și HPI pentru interacțiunea gazdă.Acestea sunt conectate folosind multiplexarea PIN, permițând configurația flexibilă pe baza nevoilor proiectului.De asemenea, are un sistem de ceas cu PLL care ajustează viteza prin înmulțirea sau împărțirea ceasului de intrare și logica de pornire pentru a economisi energie.Pentru depanare și controlul sistemului, include emularea în circuit și controlul întreruperii.

Specificații TMS320C6713BZDP225

Tip	Parametru
Producător	Instrumente din Texas
Serie	TMS320C67X
Ambalaj	Tavă
Starea părții	Activ
Tip	Punct flotant
Interfață	Interfață gazdă, I2C, MCASP, MCBSP
Rata de ceas	225MHz
Memorie non-volatilă	Extern
RAM pe cip	264KB
Tensiune - I/O.	3.30V
Tensiune - nucleu	1.26V
Temperatura de funcționare	0 ° C ~ 90 ° C (TC)
Tip de montare	Montare la suprafață
Pachet / carcasă	272-bbga
Pachet de dispozitive furnizor	272-BGA (27x27)
Numărul produsului de bază	TMS320

Aplicații TMS320C6713BZDP225

Procesare audio

TMS320C6713BZDP225 este utilizat pe scară largă în sistemele audio datorită capacităților sale de performanță și prelucrării cu punct flotant ridicat.Este ideal pentru sarcini precum egalizarea, filtrarea, anularea ecoului, generarea de efecte sonore și controlul dinamic al gamei în mixere digitale, procesoare de efecte și echipament de studio.Suportul său pentru porturile seriale multi-canale (MCASP și MCBSP) îl face perfect pentru operațiuni de intrare/ieșire audio, sisteme de recunoaștere vocală, instrumente muzicale digitale și sisteme de consolidare a sunetului de înaltă calitate.

Telecomunicații

În domeniul telecomunicațiilor, acest DSP joacă un rol în gestionarea fluxurilor de date de mare viteză și a schemelor de modulare complexe.Este utilizat în procesarea în bandă de bază în stațiile de bază și modemurile de bază celulară.Capacitatea procesorului de a gestiona algoritmi avansați pentru corectarea erorilor, suprimarea ecoului și compresia datelor asigură transmiterea fiabilă a vocii și a datelor în rețele.De asemenea, acceptă formarea traficului de rețea și sarcinile de procesare a pachetelor în routere și comutatoare, contribuind la sisteme de comunicare eficiente și inteligente.

Imagistica medicală

TMS320C6713BZDP225 este utilizat în echipamente medicale precum ultrasunete, CT și RMN.Permite procesarea rapidă a datelor de imagine, efectuarea funcțiilor precum reducerea zgomotului, îmbunătățirea marginilor și reconstrucția imaginii în timp.Cu unitățile sale aritmetice puternice și capacitățile de gestionare a memoriei, acest DSP îmbunătățește claritatea imaginii și reduce întârzierile de diagnostic.Răspunderea sa este importantă pentru aplicațiile în care monitorizarea pacientului sau procedurile ghidate de imagine sunt sensibile la timp.

Automatizare industrială

În mediile de control industrial, acest DSP este de încredere pentru controlul precis al motorului, robotica și monitorizarea.Procedează datele senzorilor de la motoare și actuatoare pentru a asigura un control precis al mișcării, ceea ce este important pentru utilaje CNC, linii de asamblare și robotică.Prelucrarea sa rapidă a semnalului permite sisteme de control fiabile ale feedback -ului, asigurând eficiența energetică și siguranța operațională.De asemenea, dispozitivul este utilizat în rețelele de senzori inteligenți pentru a efectua analiza datelor locale și pentru a reduce încărcarea pe sisteme centralizate.

Sisteme auto

În vehiculele moderne, acest DSP acceptă atât aplicații de infotainment, cât și de siguranță.Se ocupă de prelucrarea datelor audio și video pentru sisteme de divertisment auto, inclusiv anularea zgomotului și îmbunătățirea sunetului.Mai mult, procesează datele senzorului în sisteme avansate de asistență a șoferului (ADAS), ajutând la detectarea obiectelor, avertismente de plecare a benzii și control adaptiv.Fiabilitatea și viteza sa o fac potrivită pentru sarcini din cadrul automobilelor auto.

Militar și aerospațial

TMS320C6713BZDP225 este utilizat în sisteme de comunicații radar, sonar și securizate în aplicațiile de apărare.Gestionează detectarea semnalului, filtrarea zgomotului și analiza formei de undă pentru sistemele de supraveghere și direcționare.În aerospațial, susține decodarea semnalului de comunicare prin satelit și procesarea telemetriei.Capacitatea procesorului de a rezista la sarcini de date solicitante și furnizează rezultate asigură fiabilitatea acestuia în medii accidentate și cu mize mari.

TMS320C6713BZDP225 Piese similare

• TMS320C6713BGDP225

TMS320C6713BGDP225 este o variantă apropiată a TMS320C6713BZDP225, partajând aceeași viteză de ceas de 225 MHz și pachetul BGA de 272 cu bilă.Distincția principală constă în ambalajele interne sau în diferențele ușoare de fabricație (adesea legate de gradarea temperaturii sau de opțiunile materiale) care pot afecta lanțul de aprovizionare sau conformitatea de reglementare pentru anumite medii.Deoarece oferă o performanță identică și o compatibilitate PIN, acesta servește ca o înlocuire directă a abandonului, ceea ce îl face una dintre cele mai convenabile alternative dacă BZDP225 nu este disponibil.

• TMS320C6713BZDP300

TMS320C6713BZDP300 sporește performanța cu o viteză de ceas mai rapidă de 300 MHz, menținând în același timp aceleași pachete BGA și cerințe de tensiune.Această viteză crescută de procesare permite o executare mai rapidă a algoritmilor cu punct flotant, ceea ce este ideal pentru aplicații care necesită un randament mai mare, cum ar fi procesarea audio avansată sau achiziția de date.Pentru cei care doresc să îmbunătățească performanța sistemului fără a reproiecta hardware -ul, acesta este un upgrade superior față de versiunea de 225 MHz.

• TMS320C6713BGDP300

TMS320C6713BGDP300 oferă aceeași putere de procesare de 300 MHz ca BZDP300, dar la fel ca BGDP225, poate încorpora diferențe minore în ambalajele interne sau materialele de asamblare.Rămâne compatibil cu pin și identic funcțional în majoritatea cazurilor de aplicare.Acest lucru îl face o alternativă excelentă de înaltă performanță, în special pentru mediile industriale sau reglementate, în care ar putea fi necesară flexibilitatea și conformitatea de aprovizionare a componentelor.

TMS320C6713BZDP225 Etape de programare

1. Configurați mediul de dezvoltare

Pentru a începe programarea TMS320C6713BZDP225, trebuie să instalați Code Composer Studio (CCS), Mediul oficial de dezvoltare integrată (IDE) oficial Texas Instruments.Acest mediu susține compilarea, depanarea și gestionarea proiectelor DSP.Conectați kitul de pornire DSP (DSK) sau orice placă de dezvoltare acceptată prin USB sau o interfață JTAG la computer.Asigurați -vă că placa este alimentată corect și că driverele sunt instalate corect.Odată ce CCS recunoaște conexiunea hardware, sunteți gata să configurați spațiul de lucru al proiectului.

2. Creați și configurați un nou proiect

Lansați CCS și creați un nou proiect dedicat dispozitivului TMS320C6713.Alegeți configurația țintei corespunzătoare, selectând în special nucleul C6713 DSP.După aceea, configurați setările compilatorului și linkerului, acestea includ definirea secțiunilor de memorie, specificarea includ directoare și reglarea steagurilor de optimizare.Dacă utilizați biblioteci terțe sau kernel DSP/BIOS ale TI, aceasta este și etapa în care le adăugați în mediul proiectului.

3. Dezvoltați -vă codul aplicației

Acum este timpul să scriem aplicația reală.Codul poate fi scris în C pentru simplitate sau în asamblare pentru performanțe maxime.C6713 acceptă o execuție extrem de eficientă a algoritmilor DSP, iar TI oferă biblioteci DSP optimizate (de exemplu, Dsplib, IMGLIB) pentru a accelera dezvoltarea.Asigurați -vă că proiectați în minte gestionarea memoriei, folosind eficient RAM -ul intern în timp ce organizați date mai mari în memoria externă prin EMIF.Prelucrarea semnalului implică adesea execuția rapidă a buclei, manipularea tamponului și gestionarea întreruperii, astfel încât structurați -vă logica în consecință.

4. Construiți și depanați aplicația

Cu codul sursă gata, utilizați CCS pentru a construi proiectul.Procesul de construire compilează codul și îl leagă pentru a produce un fișier executabil (.out).Încărcați această ieșire în DSP prin CCS.Puteți începe apoi procesul de depanare folosind instrumente CCS, setați puncte de întrerupere, vizionați variabile, inspectați registrele și treceți prin instrucțiuni.Acest pas este important pentru prinderea problemelor logice sau de calendar, în special în sarcinile de procesare a semnalului.

5. Testați și optimizați

Odată ce programul dvs. rulează fără erori, efectuați teste funcționale pentru a vă asigura că se comportă așa cum este prevăzut în cazuri de utilizare practică.Utilizați instrumentele de profilare și evaluare comparativă ale CCS pentru a măsura valorile de performanță, cum ar fi ciclurile de instrucțiuni, utilizarea memoriei și întârzierile de procesare.Pe baza acestor informații, optimizați -vă codul pentru viteza de execuție și eficiența resurselor.Tehnicile comune de optimizare includ desfășurarea buclelor, minimizarea accesului la memorie și exploatarea arhitecturii de instrucțiuni paralele a nucleului VLIW DSP.

6. Implementați aplicația

După testare și optimizare, pregătiți construcția finală pentru producție.Dacă DSP va rula în mod independent, va trebui să programați aplicația în memoria flash non-volatilă, astfel încât să pornească automat la pornire.Acest pas poate necesita instrumente precum un programator flash sau configurația bootloader -ului.În cele din urmă, documentați procesul de configurare, harta memoriei, structura codului sursă și comportamentul sistemului pentru a sprijini dezvoltarea viitoare, actualizările sau nevoile de depanare.

TMS320C6713BZDP225 Avantaje

Precizie cu punct flotant

TMS320C6713BZDP225 oferă suport autohton pentru operațiuni cu punct flotant, care îl diferențiază de multe DSP-uri cu punct fix.Această capacitate simplifică foarte mult dezvoltarea algoritmilor matematici complexi, eliminând nevoia de scalare manuală și gestionarea aritmetică cu punct fix.Precizia punctului flotant este valoroasă atunci când lucrați cu intervale dinamice largi sau date sensibile, asigurând că rezultatele sunt atât mai precise, cât și mai ușor de validat la testare.

Arhitectură eficientă

În centrul TMS320C6713BZDP225 se află o arhitectură de cuvânt de instrucțiune foarte lungă (VLIW) care permite procesorului să execute până la opt instrucțiuni simultan pe ciclul de ceas.Acest paralelism sporește substanțial randamentul, ceea ce face ca cipul să fie potrivit pentru aplicații grele de calcul, cum ar fi FFT, filtrarea sau bucle de control adaptiv. Aceasta înseamnă capacitatea de a implementa algoritmi mai avansați în constrângeri de sincronizare mai stricte, optimizând performanța generală a sistemului fără a necesita mai mulți procesoare sau co-procesoare.Arhitectura este concepută pentru a folosi în mod eficient paralelismul la nivel de instrucțiune, contribuind la reducerea latenței și la îmbunătățirea vitezei de execuție.

Integrare periferică robustă

DSP este construit cu capabilități versatile I/O și interfață de memorie, inclusiv porturi seriale audio multi-canal (MCASP), porturi seriale tamponate cu mai multe canale (MCBSP) și o puternică interfață de memorie externă pe 32 de biți (EMIF).Aceste interfețe facilitează integrarea cu diverse dispozitive externe, cum ar fi codecuri audio, senzori, convertoare de date sau memorie externă RAM/flash.Perifericele integrate reduc nevoia de logică sau procesoare externe, contribuind la eficientizarea proiectării sistemului și a costurilor de dezvoltare mai scăzute.

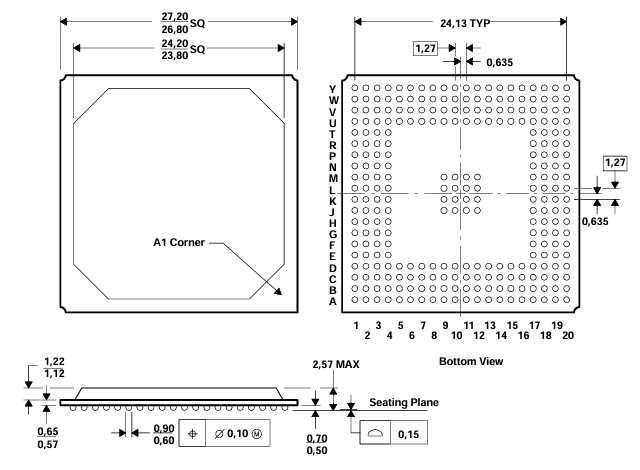

TMS320C6713BZDP225 Dimensiuni de ambalare

• Tip de pachet: Tablou de rețea cu bilă de plastic (PBGA)

• Dimensiunea corpului:

Nominal: 24,20 mm × 24,20 mm

Minim: 23,80 mm × 23,80 mm

Maxim: 24,20 mm × 24,20 mm (marginea exterioară)

• Pitch cu bilă: 1,27 mm tipic

• Diametrul bilei: 0,90 mm (nominal), 0,60 mm (min)

• Înălțimea pachetului: 1,22 mm (max), 1,12 mm (min)

• Avionul de ședere până la centrul cu bilă: 0,15 mm

• Ball Malk: 20 × 20 grilă cu unele poziții lipsă (total 272 bile)

• Cod contur de pachet: S-PBGA-N272

Contur pachet

TMS320C6713BZDP225 Producător

TMS320C6713BZDP225 este fabricat de Instrumente din Texas (TI), un lider recunoscut la nivel mondial în industria semiconductorilor.Cu sediul central în Dallas, Texas, TI și-a construit o reputație de lungă durată pentru inovație în tehnologii de procesare analogice și încorporate.Cu zeci de ani de expertiză în procesarea digitală a semnalului, TI a dezvoltat platforma DSP TMS320C6000 ™ (sub care a fost lansată seria C6713) pentru a răspunde nevoilor complexe de calcul în industrii.În calitate de producător, TI asigură un control strict al calității, documentație extinsă și asistență continuă a instrumentelor software prin ecosistemul său, inclusiv Code Composer Studio și bibliotecile DSP optimizate.Mulți au încredere în TI nu numai pentru hardware de înaltă performanță, cum ar fi TMS320C6713BZDP225, ci și pentru fiabilitatea și disponibilitatea pe termen lung pe care o solicită aplicațiile critice și industriale.

Concluzie

TMS320C6713BZDP225 este un DSP puternic care poate gestiona sarcini grele precum procesarea sunetului, semnale de comunicare, imagini medicale și mașini inteligente.Funcționează rapid, se ocupă cu exactitate de numere și se conectează ușor cu memoria și alte dispozitive.Este folosit în multe domenii precum audio, telecomunicații, asistență medicală, fabrici, mașini și sisteme de apărare.De asemenea, vine cu un sprijin bun, instrumente pentru dezvoltare și fiabilitate pe termen lung.În general, este o alegere inteligentă și fiabilă pentru proiecte complexe care au nevoie de procesare puternică.
