Ghidul FPGA XCS20-3TQ144I: Caracteristici, aplicații, alternative și fișă de date

Acest ghid se referă la XCS20-3TQ144I, un tip de cip FPGA din familia Spartan/XL.Acesta explică ce face cipul, cum funcționează și unde poate fi utilizat.Veți afla despre capacitatea sa logică, pinii de intrare/ieșire, nivelurile de tensiune și modul în care gestionează diferite temperaturi.De asemenea, acoperă modul de programare a cipului pas cu pas, modul în care semnalele se mută și ies din el, cum să configurați mai multe cipuri împreună și pentru ce fel de proiecte este bun pentru acest cip.Articolul evidențiază, de asemenea, dimensiunile pachetelor, fundalul de fabricație și modele alternative adecvate pentru diferite nevoi de proiectare.

Catalog

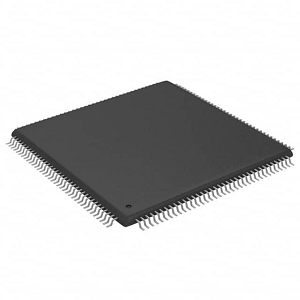

Prezentare generală XCS20-3TQ144I

XCS20-3TQ144I, construit pentru a oferi o logică programabilă eficientă din punct de vedere al costurilor pentru aplicațiile care au nevoie de densitate logică moderată și de capacități de I/O flexibile.Oferă aproximativ 20.000 de porți ale sistemului, oferind suficiente resurse logice pentru implementarea proiectelor digitale.Funcționând la 3.3V cu compatibilitate I/O pentru sisteme de 3.3V și 2.5V, acceptă o notă de viteză „-3”, marcând un echilibru între performanță și utilizarea puterii.Este evaluat pentru temperaturi industriale de la -40 ° C la +100 ° C, ceea ce îl face potrivit pentru medii dure.Se bazează pe arhitectura XC4000, cu suport robust pentru programarea în sistem și viteza sistemului peste 80 MHz, odată ideală pentru procesarea semnalului, prototiparea logică și logica de control în dispozitivele sensibile la costuri.Familia Spartan și Spartan-XL reprezintă generația timpurie a FPGA-urilor Xilinx, care vizează echilibrarea performanței și a accesibilității.Construite pe arhitectura XC4000, acestea oferă caracteristici logice ideale pentru aplicații cu volum mare, sensibil la costuri.

Dacă proiectul dvs. depinde de acest dispozitiv spartan fiabil, asigurați-vă astăzi comenzile în vrac ale XCS20-3TQ144i pentru a asigura disponibilitatea în timp ce stocurile durează.

Modele CAD XCS20-3TQ144I

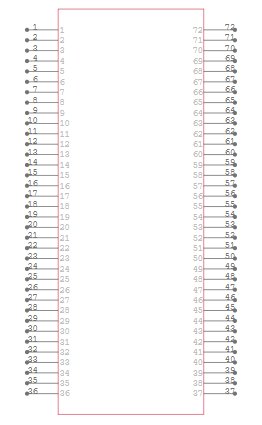

Simbol XCS20-3TQ144I

Amprenta XCS20-3TQ144I

Model 3D XCS20-3TQ144I

Caracteristici XCS20-3TQ144I

Capacitate logică: XCS20-3TQ144I oferă aproximativ 20.000 de porți ale sistemului, oferind un spațiu adecvat pentru implementarea circuitelor logice digitale complexe.Această capacitate este potrivită pentru aplicațiile logice de gamă medie, cum ar fi mașinile de stat, controlerele de interfață și sarcinile moderate de procesare a semnalului, fără a necesita resurse FPGA de înaltă densitate.

Pinii I/O.: Cu suport pentru până la 113 pini de intrare/ieșire, dispozitivul permite o comunicare flexibilă cu componente externe.Aceste linii de I/O pot fi configurate pentru diverse standarde, permițând interfața FPGA cu senzori, module de memorie, autobuze de comunicare și alte periferice de sistem cu ușurință.

Tensiune de funcționare: Dispozitivul funcționează pe o alimentare de 3,3 V și este compatibil atât cu standardele I/O de 3.3V cât și de 2,5V.Această flexibilitate a tensiunii asigură o integrare mai ușoară cu sistemele de tensiune mixtă și minimizează nevoia de componente suplimentare de schimbare a nivelului în proiectare.

Grad de viteză: Gradul de viteză „-3” identifică caracteristicile de întârziere internă și de întârziere de propagare ale dispozitivului.Această clasificare ajută la estimarea frecvențelor de operare maxime și a constrângerilor de sincronizare, în special pentru proiectări sincrone sau aplicații care necesită performanțe de sincronizare fiabile.

Interval de temperatură: Evaluat pentru un interval de temperatură industrială de la -40 ° C până la +100 ° C, XCS20-3TQ144I este construit pentru o funcționare fiabilă în medii solicitante.Este potrivit pentru utilizare în aplicații accidentate, cum ar fi automatizarea industrială, sistemele exterioare și electronica auto, unde este necesară o toleranță termică largă.

Configurație : Acest FPGA acceptă programarea în sistem, permițând să actualizeze și să modifice designul chiar și după ce cipul este montat pe PCB.Această capacitate este utilă în timpul prototipării și modernizării câmpului, deoarece îmbunătățește flexibilitatea și scurtează ciclurile de dezvoltare.

Conformitate: XCS20-3TQ144i nu respectă ROHS, ceea ce înseamnă că poate conține plumb sau alte substanțe restrânse.Deși este potrivită pentru multe sisteme industriale și moștenite, această limitare poate afecta eligibilitatea sa pentru utilizarea în produsele noi legate de standardele actuale de mediu și siguranță.

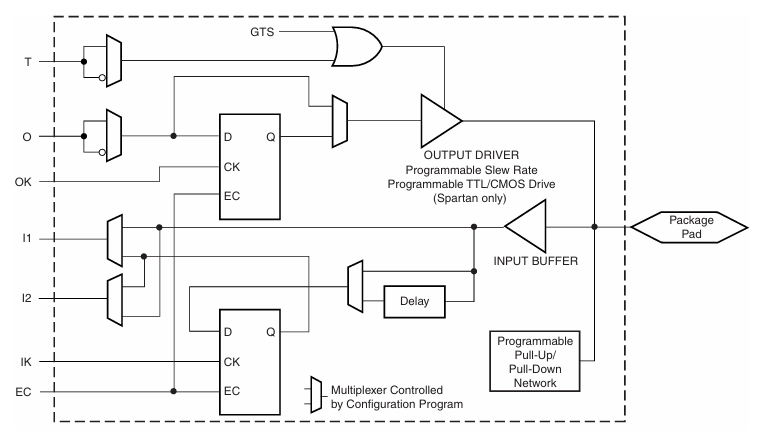

Diagrama blocului spartan/XL simplificat

Această diagramă arată modul în care blocul I/O (IOB) din FPGA Spartan/XL, cum ar fi XCS20-3TQ144I MANSLELE MANDLELE IN IN IN și IESE din cip.Gestionează atât funcții de intrare, cât și de ieșire folosind logica configurabilă.Pentru ieșire, semnalul trece printr-un multiplexor și poate fi păstrat într-un flip-flop înainte de a fi trimis.Calea de ieșire include controlul pentru tampoane cu trei stări (T), ceasuri opționale (OK) și caracteristici programabile precum rata de tip și nivelul de tensiune (TTL/CMOS).Driverul de ieșire trimite semnalul final către pinul extern al cipului (pachet de pachete).Pentru intrare, semnalul de pe pinul extern este mai întâi tamponat și poate trece printr -o întârziere, dacă este necesar.Apoi trece printr-un alt flip-flop, unde poate fi blocat cu un semnal de ceas.Calea de intrare include o extragere sau o derulare programabilă pentru a preveni valorile plutitoare.În general, IOB vă permite să controlați modul în care semnalele intră și ieșiți din FPGA cu sincronizare flexibilă, niveluri de tensiune și comportament logic, ajutând XCS20-3TQ144i să se adapteze la multe modele diferite de circuit.

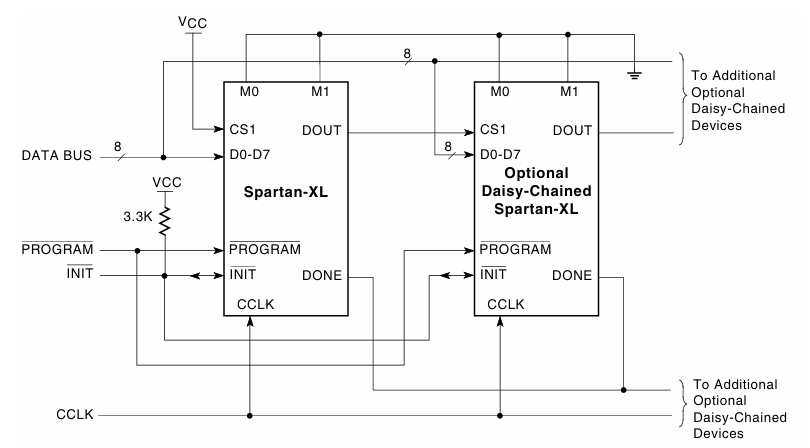

Diagrama de circuit Spartan/XL Express

Această diagramă arată modul în care FPGA-urile spartan-XL, precum XCS20-3TQ144I, sunt programate folosind modul Express cu un autobuz de date pe 8 biți.Primul cip primește date din sistem prin pinii D0 - D7.Un rezistor de 3,3kΩ trage linia de init, cu excepția cazului în care există o problemă în timpul configurației.Principalele semnale de control (program, init, făcut și CCLK) sunt partajate pe toate FPGA -urile.Când programul este scăzut, toate jetoanele se pregătesc pentru configurare.Datele curg de la DOUT-ul primului cip până la următorul cip D0-D7, permițând înlănțuirea margaretei mai multor dispozitive.Semnalul de ceas CCLK menține totul în sincronizare.Această configurație este utilă atunci când mai multe FPGA trebuie programate rapid împreună și în ordinea corectă.

Specificații XCS20-3TQ144I

Tip	Parametru
Producător	AMD/XILINX
Serie	Spartan®
Ambalaj	Tavă
Starea părții	Învechit
Numărul de laboratoare/CLBS	400
Numărul de elemente/celule logice	950
Biți de ram totale	12800
Numărul de I/O.	113
Numărul de porți	20000
Tensiune - alimentare	4.5V ~ 5.5V
Tip de montare	Montare la suprafață
Temperatura de funcționare	-40 ° C ~ 100 ° C (TJ)
Pachet / carcasă	144-LQFP
Pachet de dispozitive furnizor	144-TQFP (20x20)
Numărul produsului de bază	XCS20

Aplicații XCS20-3TQ144I

Prelucrarea digitală a semnalului (DSP)

XCS20-3TQ144I este capabil să gestioneze calculele de date, ceea ce îl face potrivit pentru sarcini DSP, cum ar fi filtrarea, îmbunătățirea audio și procesarea fluxurilor video.Țesătura sa FPGA permite crearea de conducte logice personalizate, care gestionează eficient sarcinile de lucru aritmetice grele, care sunt comune în modularea sunetului, reducerea zgomotului și sistemele de anulare a ecoului.Puteți adapta blocurile de procesare direct în hardware, asigurând o latență mai mică și performanțe mai bune decât utilizarea microcontrolerelor tradiționale sau a procesoarelor cu scop general.

Sisteme de comunicare

În platformele de comunicare, acest FPGA acceptă implementarea diferitelor protocoale utilizate în transferul de date, modularea și detectarea/corecția erorilor.Fie în sisteme cu fir precum Ethernet sau în module de transmisie wireless, XCS20-3TQ144I oferă o infrastructură logică fiabilă pentru funcții critice și sensibile la protocol.Pinii I/O configurabili și răspunsul logic determinist îl fac ideal pentru manipularea strângerilor de mână, încadrarea, rutarea pachetelor și decodarea semnalului de control în hardware -ul de comunicare personalizat.

Sisteme de control și automatizare industrială

În aplicațiile de automatizare, robotică sau de control al motorului, XCS20-3TQ144I oferă abilități robuste de cronometrare și procesare pentru gestionarea intrărilor de senzori și a ieșirilor de actuator.Puteți proiecta bucle de control precise care asigură mișcarea sincronizată și răspunsurile rapide de feedback, excelent în mașinile CNC, transportoarele și sistemele PLC.Gama de temperaturi industriale a dispozitivului asigură în continuare durabilitatea și performanța acestuia în medii operaționale dure.

Sisteme de achiziție de date

Capacitățile de procesare paralelă ale FPGA îl fac eficient la colectarea și gestionarea volumelor mari de date de la convertoare analogice-digitale (ADC), senzori sau alte dispozitive de măsurare.Acest lucru este valoros în instrumentarea științifică și monitorizarea mediului, unde datele trebuie procesate și analizate la fața locului înainte de a fi înregistrate sau transmise.Posibilitatea de a personaliza logica permite filtrarea, compresia și formatarea fluxurilor de senzori.

Prelucrarea imaginilor și video

În aplicații centrate pe imagine, cum ar fi supravegherea, imagistica medicală și viziunea mașinii, XCS20-3TQ144I pot prelucra date vizuale.Suporta funcții de detectare a marginilor, urmărirea obiectelor sau manipularea pixelilor direct în hardware.Acest lucru elimină blocajul de procesare pe care procesele de procesare generale cu scop general sunt o față în sarcini cu rată mare de cadru și permite o performanță mai bună în aplicațiile care necesită timp de reacție rapid, cum ar fi sistemele de inspecție automată.

Echipament de rețea

Folosit în routere, comutatoare și controlere de interfață de rețea, FPGA poate gestiona comutarea pachetelor, traducerea protocolului și gestionarea tamponului.Puteți descărca funcții specifice, cum ar fi inspecția antetului sau validarea sumei de control la FPGA, optimizând sistemul pentru o latență mai mică și un randament mai mare.Compatibilitatea sa largă I/O și logica programabilă facilitează, de asemenea, să se întreprindă între diferite standarde de comunicare.

Electronică auto

Acest dispozitiv se potrivește bine în sisteme de vehicule, cum ar fi infotainment, instrumentare de bord și sisteme avansate de asistență a șoferului (ADAS).Capacitatea sa de a rezista la temperaturi industriale asigură stabilitatea mediilor vehiculelor.Sarcini precum procesarea semnalului pentru intrările camerei, integrarea datelor din mai multe subsisteme de vehicule sau controlul autobuzelor de comunicare în vehicul pot fi personalizate în cadrul acestui FPGA.

Aerospațial și apărare

În apărare și avionică, în cazul în care fiabilitatea și comportamentul determinist sunt importante, XCS20-3TQ144I este utilizat pentru procesarea semnalului radar, comunicarea criptată și manipularea telemetriei.Configurația sa non-volatilă și toleranța la radiații (într-o oarecare măsură datorită arhitecturii sale mai simple) o fac potrivită pentru sistemele de zbor și operațiunile critice pentru misiune.

Echipamente de testare și măsurare

Osciloscopurile, analizoarele logice și generatoarele de semnal beneficiază de performanța și natura reconfigurabilă a acestui FPGA.Permite construirea platformelor de testare flexibile în care funcții precum declanșarea, generarea de forme de undă sau analiza semnalului pot fi ajustate post-producție prin reprogramarea logicii, îmbunătățind versatilitatea și extinzând durata de viață a produsului.

XCS20-3TQ144i Piese similare

• XCS20-4TQ144C

XCS20-4TQ144C este o alternativă compatibilă cu pin la XCS20-3TQ144I, adăpostită în același pachet TQFP de 144 de pini și oferind aceiași 113 pini I/O și 20.000 de porți ale sistemului.Diferența cheie constă în gradul său de viteză, unde desemnarea „-4” indică performanțe ușor mai mici în comparație cu versiunea „-3”.Funcționează într-un interval de temperatură comercial (0 ° C până la +85 ° C), ceea ce îl face un substitut pentru aplicațiile care nu necesită toleranță la mediu de calitate industrială.Pentru proiectele moștenite care acordă prioritate compatibilității pachetului peste performanța maximă, acest dispozitiv oferă o înlocuire a drop-in-ului fără probleme.

• XCS20-4PQ208C

Această variantă vine într-un pachet PQFP de 208 pini mai mare și acceptă 160 pini de I/O, mai mult decât 113 din XCS20-3TQ144i.Păstrează aceeași capacitate logică și gradul de viteză (-4), oferind capacități de procesare identice.Numărul său extins de I/O îl face ideal pentru proiectele care solicită mai multe conexiuni externe, cum ar fi controlul complex al interfeței sau procesarea paralelă a intrărilor de date.Este o alternativă adecvată atunci când trebuie să extindeți I/O fără a schimba implementarea logică de bază.

• XCS20-4VQ100C

XCS20-4VQ100C este o opțiune compactă într-un pachet VQFP de 100 de pini cu 77 pini de I/O, menținând aceleași 20.000 de porți de sistem și -4 grad de viteză.Deși are mai puțini pini, amprenta sa mai mică este ideală pentru proiectele constrânse în spațiu, unde imobilul de bord este limitat.Acest lucru îl face cea mai bună alternativă pentru cei care doresc să -și miniaturiza hardware -ul, păstrând funcționalitatea fpgA de bază, în special în sisteme încorporate sau aplicații portabile.

Pași de programare XCS20-3TQ144I

1. Intrare de proiectare

Programarea începe prin crearea designului circuitului digital folosind un limbaj de descriere hardware (HDL), cum ar fi VHDL sau Verilog.Acest pas este efectuat în suita software -ului webpack Xilinx ISE, care oferă un mediu de dezvoltare integrat pentru scrierea și gestionarea codului dvs. FPGA.În această etapă, definiți comportamentul funcțiilor logice, registrelor, mașinilor de stat și interfețe în conformitate cu cerințele aplicației dvs.

2. Sinteză și implementare

Odată ce codul HDL este scris, acesta trebuie sintetizat.Acest proces traduce codul dvs. la nivel înalt într-o listă net la nivel de poartă care se potrivește cu blocurile logice interne ale XCS20-3TQ144I.După sinteză, faza de implementare mapează lista net pe resursele fizice ale FPGA.Alocă elemente logice, interconectări de rute și asigură îndeplinirea constrângerilor de sincronizare.Acesta este locul în care ISE îți optimizează designul pentru zonă, viteză sau putere, în funcție de setările alese.

3. Generația bitstream

După implementare, proiectarea este transformată într -un fișier de configurare cunoscut sub numele de bitstream (.bit).Acest fișier conține toate informațiile necesare pentru programarea FPGA, inclusiv aspectul blocurilor logice, rutelor și biturilor de configurare.Acest pas este important, deoarece bitstream acționează ca puntea dintre designul software și configurația hardware.

4. Programarea FPGA

Pentru a încărca bitstream -ul în FPGA, veți utiliza instrumentul software Impact inclus în ISE.Începeți prin conectarea XCS20-3TQ144I la computer prin intermediul unui programator JTAG compatibil, cum ar fi USB-ul de cablu Xilinx Platform.Lansați Impact și va detecta dispozitivul FPGA folosind scanarea graniței.Apoi, alocați fișierul .Bit generat pe dispozitivul detectat și inițiați procesul de programare.Instrumentul transferă bitstream -ul către dispozitiv, configurat logica sa internă.

5. Verificare

Odată ce programarea este completă, verificați dacă FPGA se comportă așa cum este prevăzut.Acest lucru se poate face prin testarea funcțională pe o placă de dezvoltare sau un banc de testare sau prin rularea unei simulări în ISE folosind ieșiri de formă de undă.Dacă ieșirea nu îndeplinește așteptările, reveniți la intrarea în proiectare sau pașii de sinteză pentru a rezolva probleme și a vă revizui logica.

Dimensiuni de ambalare XCS20-3TQ144I

• Tip de pachet: 144-TQFP (pachet subțire Quad Flat)

• Dimensiunea corpului: 20 mm × 20 mm

• Pas (Distanțare de plumb): 0,5 mm

• Tip de montare: Montare la suprafață

• Pachet/carcasă: 144-LQFP (pachet plat cu profil cu profil scăzut)

Producător XCS20-3TQ144I

XCS20-3TQ144I a fost fabricat inițial de Xilinx, o companie lider în domeniul dispozitivelor logice programabile cunoscute pentru pionieratul tehnologiei FPGA.După achiziția lui Xilinx de către Dispozitive Advanced Micro (Amd ) În 2020, toate produsele Xilinx FPGA, inclusiv XCS20-3TQ144I, sunt acum comercializate și acceptate în cadrul brandului AMD.AMD continuă să mențină moștenirea inovației Xilinx, oferind un suport de proiectare robust, gestionarea ciclului de viață pe termen lung și integrarea într-un portofoliu mai larg de soluții de calcul adaptive.În calitate de producător oficial, AMD asigură accesul la documentație, instrumente software și resurse necesare pentru utilizarea familiilor FPGA moștenite și actuale.

Concluzie

XCS20-3TQ144I este un cip fiabil și flexibil, care funcționează bine în multe proiecte electronice, în special cele care au nevoie de logică la nivel mediu și control puternic I/O.Poate gestiona medii dure, suportă programarea în sistem și funcționează bine pentru lucruri precum procesarea semnalului, mașini industriale, sisteme de comunicații și multe altele.Puteți alege, de asemenea, versiuni similare ale cipului cu mai mult sau mai puțini pini, în funcție de nevoile dvs. de proiectare.Programarea este simplă folosind instrumentele Xilinx.Chiar dacă este dintr -o familie FPGA mai veche, este încă utilă astăzi și este pe deplin susținută de AMD, compania care acum gestionează toate cipurile Xilinx.

Fișă de date pdf

Fișiere de date XCS20-3TQ144I:

Xilinx Reach211 cert.pdf

Spartan, Virtex FPGA/SCD 18/oct/2010.pdf
