Senzor cu laser VL53L1X: Specificații, PINOUT și Diagrama circuitului

Acest articol se încadrează în complexitatea VL53L1X, explorând specificațiile sale tehnice, aplicațiile practice și tehnicile de integrare.Înțelegând funcționalitățile sale cuprinzătoare și caracteristicile avansate, puteți debloca întregul potențial al acestui senzor, deschizând calea pentru soluții inovatoare într -o multitudine de domenii tehnologice.De asemenea, discută despre o explorare detaliată a VL53L1X, începând cu configurația PINOUT și care se întinde pe aplicațiile sale, pentru a oferi o înțelegere completă a acestui senzor de ultimă oră.

Catalog

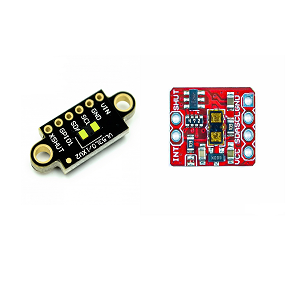

Ce este VL53L1X?

VL53L1X Marchează un salt transformator în tehnologia senzorului de timp de zbor (TOF), oferind măsurători precise și rapide ale distanței de până la 4 metri.Celebrat ca un senzor mini TOF inovator, acesta admira pentru viteza sa excepțională și precizia extraordinară, frecvențele de măsurare atingând până la 50 Hz.

Capabilitățile îmbunătățite ale VL53L1X apar din designul său sofisticat, integrând un emițător și un senzor laser pentru a determina diferența de timp între impulsurile emise și cele reflectate.Competența sa în funcționarea în condiții de iluminare diverse și rezistența sa la interferență asigură performanțe de încredere.Cu o frecvență de 50 Hz, aplicațiile precum recunoașterea gesturilor și evitarea obstacolelor în robotică beneficiază imens de timpul său de răspuns rapid.

VL53L1X demonstrează o versatilitate remarcabilă.Navigarea robotică autonomă devine mai eficientă pe măsură ce mașinile folosesc senzorul pentru a -și cartografia împrejurimile și pentru a evita obstacolele perfect.Robotica de uz casnic, cum ar fi aspiratoarele, utilizează acest senzor pentru a îmbunătăți eficiența curățării prin cartografierea precisă a spațiilor.În electronica de consum, senzorul îmbunătățește smartphone -urile printr -un control precis al gesturilor, îmbogățind astfel interacțiunea.

VL53L1X oferă mai multe beneficii distincte în comparație cu senzorii tradiționali de distanță, cum ar fi tipurile cu ultrasunete sau infraroșu.Precizia mai mare și o gamă extinsă o fac potrivită atât pentru măsurători scurte, cât și pentru distanță lungă, în special benefică în câmpuri orientate spre precizie, cum ar fi automatizarea industrială.Dimensiunea sa compactă și consumul redus de energie fac o alegere optimă pentru dispozitivele portabile.

Pinut of VL53L1X

Numărul PIN	Numele semnalului	Semnal Tip	Descrierea semnalului
1	Avddvcsel	Livra	Furnizarea VCSEL, care va fi conectată la furnizarea principală
2	Avssvcsel	Sol	Terenul VCSEL, pentru a fi conectat la terenul principal
3	GND	Sol	Pentru a fi conectat la terenul principal
4	GND2	Sol	Pentru a fi conectat la terenul principal
5	Xshut	Intrare digitală	Pin xshutdown, activ scăzut
6	GND3	Sol	Pentru a fi conectat la terenul principal
7	GPIO1	Ieșire digitală	Întrerupe ieșirea.Produs de scurgere deschisă
8	DNC	Intrare digitală	Nu vă conectați, trebuie lăsat să plutească
9	SDA	Intrare/ieșire digitală	Date în serie I²C
10	SCL	Intrare digitală	I²C CLOCK SERIAL INPUT
11	Avdd	Livra	Furnizarea, pentru a fi conectată la furnizarea principală
12	GND4	Sol	Pentru a fi conectat la terenul principal

Dispunerea circuitului VL53L1X

VL53L1X este un senzor avansat de timp de zbor de la STMicroelectronics.Acest senzor funcționează prin emiterea unui laser cu infraroșu și măsurarea timpului necesar pentru ca laserul să se întoarcă de la un obiect la senzor, permițând măsurarea precisă a distanței.Această tehnologie găsește diverse utilizări, inclusiv detectarea obstacolelor, recunoașterea gesturilor și detectarea proximității.Când proiectați aspectul circuitului pentru senzorul VL53L1X, mai multe componente joacă roluri în asigurarea performanței optime a senzorului:

Alimentare electrică

Senzorul funcționează cel mai bine cu o sursă de alimentare stabilă, setată la 2.8V sau 3,3V.Pentru a menține această tensiune constantă, se poate recomanda un regulator cu discred redus (LDO), deoarece fluctuațiile ar putea afecta precizia.Plasați strategic condensatoare în apropierea intrării de putere pentru a filtra zgomotul.

Comunicare I2C

Comunicarea cu VL53L1X are loc prin protocolul I2C.Comunicarea de succes necesită rezistențe de extragere pe SDA (linia de date) și SCL (linia de ceas).De obicei, rezistențele de 10kΩ sunt suficiente, dar ar putea fi necesare ajustări în funcție de capacitatea de autobuz.

Avioane la sol

Implementarea unui plan de sol continuu sub senzor este utilă pentru reducerea zgomotului și asigurarea funcționării corespunzătoare.Avioanele la sol servesc ca scuturi, minimizând interferența electromagnetică și îmbunătățirea integrității semnalului.

Considerații privind aspectul

Dispunerea eficientă a circuitului necesită atenție mai multor factori:

Poziționați senzorul și componentele, cum ar fi regulatorul LDO și rezistențele de tragere în apropiere unul de celălalt.Acest aranjament reduce lungimea urmelor, minimizează efectele inductive potențiale și scade sensibilitatea la zgomot.

Rutarea atentă a puterii și a urmelor de semnal este necesară pentru a preveni interferența și interferența.Menținerea urmelor de putere separate de urmele de semnal îmbunătățește performanța generală.Utilizați urme mai groase pentru liniile electrice pentru a reduce rezistența și picăturile potențiale de tensiune, menținând în același timp liniile de semnal cât mai scurte.

Plasarea condensatoarelor de decuplare în apropierea senzorului și a intrării LDO îmbunătățește stabilitatea și performanța prin filtrarea zgomotului de înaltă frecvență.Valorile condensatorului variază de la 0,1μF la 10μF.

Respectarea acestor orientări de layout poate stimula fiabilitatea și exactitatea senzorului VL53L1X.De exemplu, asigurarea unui plan solid de sol atenuează problemele de integritate a semnalului, o provocare comună în circuitele dens ambalate.Selecția precisă a valorilor rezistenței de extragere poate rafina comunicarea I2C, asigurând consistența transmisiei datelor.

Specificații tehnice VL53L1X

Tip	Parametru
Ambalaj	Vrac
Starea părții	Activ
Tensiune - alimentare	2.8V-5V
Utilizat IC / parte	VL53L1X
Tip senzor	Lumina, 3D Timp de zbor (TOF)
Serie	FLYSENSE ™
Nivel de sensibilitate la umiditate (MSL)	1 (nelimitat)
Numărul piesei de bază	VL53L1
Conținut furnizat	Consiliul de administrație

Caracteristici ale VL53L1X

Senzorul VL53L1X este încorporat ingenios în două plăci distincte.Fiecare placă oferă funcționalități specializate, adaptate pentru a răspunde aplicațiilor specifice și a condițiilor diferite de mediu.

Senzor de timp de zbor cu distanțe lungi

O trăsătură proeminentă a VL53L1X este capacitatea sa pentru o distanță lungă, prin tehnologie avansată a timpului de zbor (TOF).Această caracteristică permite măsurători precise ale distanței, îmbogățirea aplicațiilor, cum ar fi navigarea autonomă, recunoașterea gesturilor și cartografierea mediului.Astfel de măsurători precise oferă un nivel de încredere și fiabilitate care ar putea fi diferența dintre succes și eșec în sarcini complexe.

Regulator cu un interval de intrare de 5 până la 2,8 V

Placa include un regulator la bord care poate gestiona un interval de intrare de la 5 la 2,8 V, stabilizându -l la o ieșire constantă de 2,8 V 2,8 V.Această reglementare a tensiunii asigură că senzorul funcționează în mod fiabil în diverse medii electronice.Stabilitatea performanței este avantajoasă în orice scenarii în care fluctuațiile alimentării sunt o provocare comună.Acest lucru permite senzorului să funcționeze perfect într -o multitudine de dispozitive.

Schimbă de nivel de interfață de semnal pentru VL53L1X

Pentru a activa o comunicare lină între senzorul VL53L1X și microcontrolerele gazdă care funcționează la diferite niveluri logice, este încorporat un schimbător de nivel de interfață semnal.Această interfață asigură compatibilitatea și transmisia de date fără probleme, extinzând intervalul de aplicații al senzorului în sisteme de tensiune mixtă.Fluxul de date de încredere menține integritatea operațiunilor, dovedindu -se benefic pentru integrări tehnologice diverse.

Adevărata măsurare a distanței

Senzorul excelează la furnizarea de măsurători precise ale distanței, indiferent de proprietățile de dimensiune, formă sau reflectanță ale țintei.Această caracteristică este avantajoasă pentru detectarea proximității în dispozitivele inteligente, detectarea obstacolelor în robotică și măsurarea preciziei în automatizarea industrială.Capacitatea de a se adapta la diferite caracteristici țintă îmbogățește peisajul aplicației sale, ceea ce îl face o alegere versatilă pentru a căuta fiabilitate în condiții variate.

Integrare Mini PCB

Proiectat pentru o integrare perfectă în PCB-uri în miniatură, factorul de formă compact al senzorului îl face potrivit pentru dispozitivele constrânse în spațiu.Acest lucru este benefic în electronica de consum modernă, dispozitivele IoT și tehnologia purtabilă care necesită performanțe ridicate în spații fizice limitate.Eficiența în încadrarea în spații strânse fără a compromite funcționalitatea îmbunătățește aplicabilitatea sa în soluții tehnologice de ultimă oră.VL53L1X nu numai că se adaptează puternic la diferite caracteristici țintă, dar menține și performanță fiabilă în diferite condiții de putere.Aceste calități, combinate cu opțiuni de integrare flexibile, fac din senzor o soluție de încredere și inovatoare pentru o gamă largă de aplicații avansate.

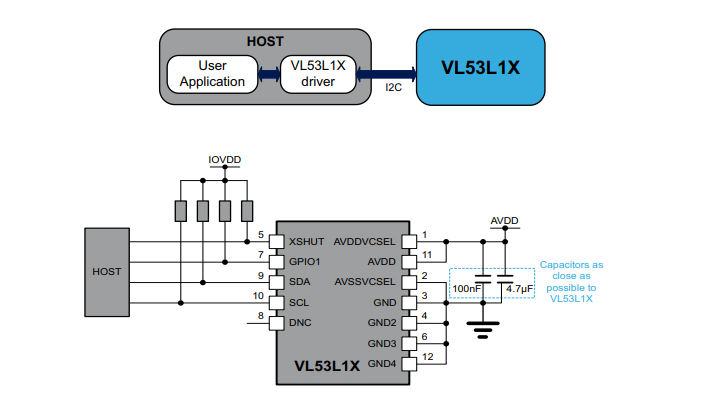

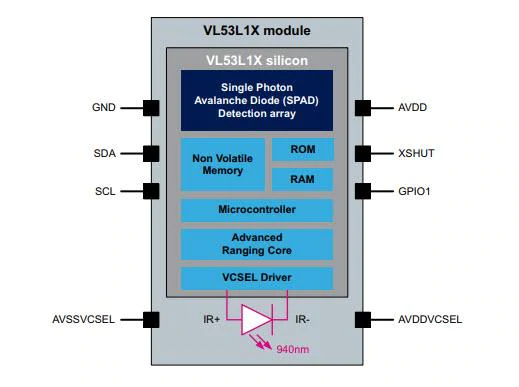

Diagrama de funcționare VL53L1X

Aplicații ale tehnologiei senzorului VL53L1X

Detectarea utilizatorilor

Senzorul VL53L1X îmbunătățește controlul automat al puterii pentru diverse dispozitive, cum ar fi laptopuri și sisteme IoT.Prin detectarea cu exactitate a prezenței, poate optimiza consumul de energie, ceea ce duce la o durată de viață mai lungă a bateriei și la eficiența energetică.Într -un spațiu de lucru modern, dispozitivele care gestionează în mod inteligent puterea bazată pe detectare pot îmbunătăți sustenabilitatea locului de muncă și costurile operaționale.

Roboți și vid

VL53L1X este bun la roboți și aspiratori pentru detectarea rapidă a obstacolelor.Capacitatea sa de a detecta obiecte rapid și precis se traduce prin modele de navigație și curățare mai eficiente.De exemplu, vacuumurile robotizate pot cartografia spațiile mai eficient, reducând șansele de coliziune și asigurând rutine de curățare minuțioase.Această aplicație practică exemplifică modul în care tehnologia senzorului avansat îmbunătățește în mod direct sarcinile de zi cu zi a gospodăriei și de curățare.

Drone

Implementarea VL53L1X în drone facilitează asistența de aterizare, plasarea stabilă și detectarea precisă a tavanului.Aceste capacități sunt bune pentru operațiunile de drone fără probleme în medii variate.Drone utilizate în servicii de sondaj, fotografie și livrare.Beneficiați de senzori fiabili care mențin stabilitate și precizie.Această integrare evidențiază rolul tehnologiei senzorilor robusi în avansarea eficienței și fiabilității dispozitivelor aeriene moderne.

Monitorizarea inventarului

VL53L1X ajută la rafturile inteligente și la distribuitorii de distribuitoare, oferind o monitorizare precisă a inventarului.Acesta asigură urmărirea exactă a produselor, ceea ce îmbunătățește eficiența restabilită și reduce costurile de gestionare a stocurilor.Această aplicație se întinde pe industrii de vânzare cu amănuntul și logistică, făcând procese de inventar simplificate pentru succesul operațional.Utilizarea senzorilor avansați pentru monitorizare poate duce la lanțuri de aprovizionare mai inteligente și mai receptive.

Aplicații sanitare

În aplicațiile sanitare, VL53L1X asigură o detectare fiabilă, indiferent de reflectanța țintei.Această caracteristică este utilizată pentru sisteme fără atingere în toaletele publice și în setările de asistență medicală, îmbunătățind igiena.Prin asigurarea performanțelor constante, indiferent de condițiile de mediu, această tehnologie a senzorului ajută la menținerea standardelor ridicate de curățenie și satisfacție.

Clădiri inteligente și iluminare

Clădirile inteligente și sistemele de iluminat folosesc VL53L1X pentru monitorizarea oamenilor și activarea controlului gestului.Aplicația sa facilitează iluminatul eficient din punct de vedere energetic și îmbunătățește interacțiunea.De exemplu, în birourile moderne și clădirile rezidențiale, utilizarea senzorilor avansați pentru iluminarea controlată de gesturi poate duce la o utilizare mai personalizată și mai eficientă a resurselor energetice.Această aplicație practică evidențiază rolul integrării senzorilor în crearea de medii inteligente.

1D Recunoașterea gesturilor

VL53L1X acceptă recunoașterea gesturilor 1D.Această capacitate este ideală pentru electronice de consum și dispozitive inteligente pentru locuințe, oferind mecanisme intuitive de control.Implementarea recunoașterii gesturilor îmbunătățește comoditatea și se aliniază la tendințele de interfață fără atingere.Eficacitatea unor astfel de soluții subliniază importanța proiectării centrice în tehnologie.

Focalizarea camerei

În sistemele de camere, VL53L1X îmbunătățește viteza și robustetea autofocusului, în special în condiții de iluminare provocatoare și pentru urmărirea focalizării video.Această îmbunătățire este bună pentru realizarea de imagini de înaltă calitate în fotografie și videografie.Camerele cu autofocus rapid și fiabil oferă o mai mare flexibilitate creativă.Prin aceste aplicații extinse, este evident că senzorii VL53L1X au impact asupra diferitelor câmpuri, de la electronice la automatizare industrială.Integrarea senzorilor avansați în instrumente de zi cu zi nu numai că crește eficiența, dar stabilește și scena pentru inovațiile viitoare.

Moduri de distanță în VL53L1X

Senzorul de distanță VL53L1X are trei moduri specifice: scurt, mediu și lung.Fiecare mod este calibrat pentru condiții unice de mediu și intervale de măsurare, abordând diverse nevoi de aplicație.

Mod de distanță lungă

În modul său la distanță lungă, VL53L1X poate măsura distanțele de până la 4 metri.În ciuda capacității sale, acest mod arată o sensibilitate crescută la lumina ambientală.În scenarii practice, acest lucru se manifestă în medii cu iluminare intensă.De exemplu, lumina directă a soarelui și interioarele luminate luminos pot contesta exactitatea senzorului, la fel ca modul în care ochii noștri ar putea lupta cu strălucirea.Aceste medii necesită o atenție atentă pentru a atenua eventualele probleme de precizie potențiale.

Mod de distanță medie

Modul de distanță medie echilibrează raza de acțiune și sensibilitatea la lumina ambientală.Acest mod măsoară distanțele eficient într -un interval de până la 2 metri.Servind ca soluție intermediară, este adecvată pentru condițiile moderate de iluminare ambientală.Această versatilitate o face potrivită pentru diverse aplicații interioare și semi-externe, unde se dorește performanțe echilibrate.

Mod de distanță scurtă

Modul la distanță scurtă este elaborat pentru o rezistență maximă la interferența luminii ambientale, asigurând fiabilitatea chiar și în setări strălucitoare.Acest mod oferă o gamă de măsurare de până la 1,3 metri.Robustetea sa este valoroasă pentru scenariile care solicită măsurători strânse și o precizie ridicată.Aplicațiile ideale includ liniile de asamblare și sistemele de detectare a proximității.Gândiți -vă la modul în care, în medii slabe, trecerea la o lanternă focalizată îmbunătățește vizibilitatea și precizia.

Proiectarea bordului de bord al VL53L1X

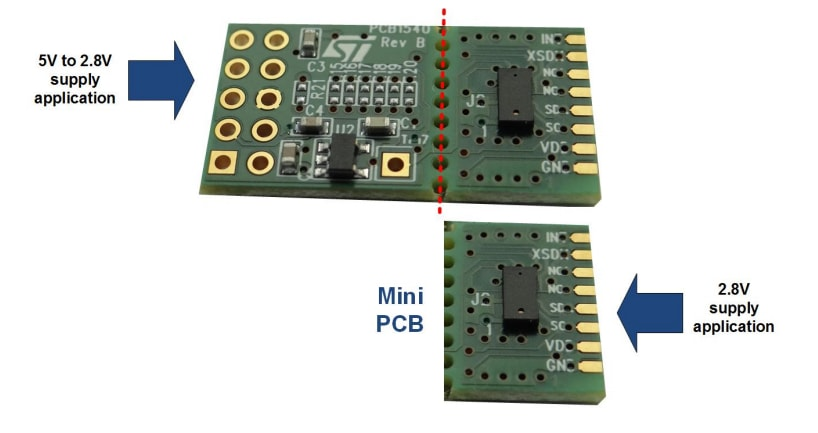

Un beneficiu notabil al proiectării bordului care se rupe este comoditatea sa remarcabilă în optimizarea spațiilor strânse.Aceste plăci de desfacere pot fi separate de-a lungul liniilor punctate roșii pre-marcate, producând efectiv „Mini PCB-uri” mai mici.Aceste mini PCB simplifică integrarea într -o gamă largă de aplicații.Această strategie modulară nu numai că eficientizează aspectul, dar îmbunătățește personalizarea proiectelor electronice.Această abordare reflectă competența observată în implementările tehnologice scalabile.Plăcile care se pot rupe sunt benefice pentru prototipare.Pot modifica rapid și fără efort proiectele lor prin ruperea și reconfigurarea secțiunilor de bord.Această adaptabilitate accelerează inovația, paralelând procesele de dezvoltare iterativă utilizate în mod obișnuit în metodologiile agile.

Informații despre producător ale VL53L1X

STMicroelectronica este o forță de pionierat în industria semiconductorilor, cu un accent notabil pe tehnologia sistem-pe-chip (SOC).O componentă importantă a dominanței lor pe piață provine din angajamentul lor neobosit pentru inovația continuă în tehnologia siliciului.Această unitate persistentă le permite să producă semiconductori de ultimă generație, care să răspundă cerințelor dinamice ale diferitelor aplicații de la sisteme auto care asigură siguranța șoferului către electronica de consum care îmbunătățesc stilul de viață.Priceperea lor de fabricație de ultimă oră le distinge de concurenți.Folosind cele mai recente instalații de ultimă generație, STMicroelectronics atinge în mod constant producția de randament ridicat și menține standarde impecabile de control al calității.Aceste capacități contribuie la reducerea defectelor și la optimizarea performanței, care se utilizează în special în industriile cu risc ridicat, cum ar fi dispozitivele medicale, unde precizia poate însemna salvarea de vieți și aerospațială acolo unde fiabilitatea nu este negociabilă.

Întrebări frecvente [FAQ]

1. Ce este VL53L1X?

VL53L1X, parte a seriei ST FlightSense ™, este un senzor avansat de timp de zbor (TOF).Excelsează cu precizie, măsurând distanțele de până la 4 metri și funcționând la frecvențe de până la 50 Hz.Senzorul găsește aplicații în diferite domenii, cum ar fi robotica și automatizarea industrială.

2. Cum funcționează VL53L1X?

Acest senzor folosește tehnologia de zboruri pentru a măsura timpul necesar pentru impulsurile laser cu infraroșu pentru a călători într -un obiect și a reflecta înapoi.Spre deosebire de senzorii IR tradiționali care se bazează pe intensitatea reflectată a luminii, zboruri calculează durata exactă a timpului.Acest lucru îmbunătățește fiabilitatea măsurării, în special în medii complexe și scenarii care necesită o precizie ridicată.

3. Cum îmi schimb adresa pe I2C?

Fiecare senzor are nevoie de o adresă I2C unică pentru a preveni coliziunile de date și interferența semnalului.Urmați acești pași pentru a atribui diferite adrese:

Asigurați -vă că toți senzorii VL53L1X sunt alimentează.

Alimentați fiecare senzor secvențial pentru alocarea adreselor.

Folosind inițial adresa implicită, accesați registrele fiecărui senzor pentru a -și schimba adresa.
