Ce este un LDR și cum funcționează în electronică

O rezistență dependentă de lumină, sau LDR, este o componentă specială care reacționează la lumină prin schimbarea rezistenței sale.Cu cât primește mai multă lumină, cu atât rezistența sa devine mai mică.Această caracteristică simplă, dar puternică, o face ideală pentru dispozitivele care trebuie să simtă lumină sau întuneric.De la lumini stradale până la alarme de jaf, LDR -urile sunt utilizate în multe sisteme care se bazează pe detectarea automată a luminii.Sunt ușor de utilizat, accesibile și funcționează bine atât în ​​circuitele de bază, cât și în cele mai avansate.Acest articol explică modul în care funcționează LDR-urile, cum sunt construite și unde le puteți folosi în aplicații din viața reală.

Catalog

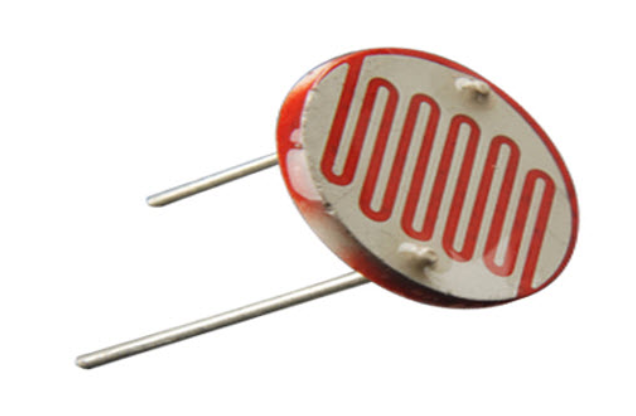

Figura 1. Rezistența dependentă de lumină

Introducere în rezistența dependentă de lumină

O Rezistență dependentă de lumină (LDR) este o parte electronică care reacționează la lumină.Când lumina cade pe ea, rezistența sa se schimbă imediat.Cu cât primește mai multă lumină, cu atât rezistența sa devine mai mică.Această schimbare nu este mică - se poate deplasa pe o gamă largă.În întuneric, un LDR poate avea o rezistență a mai multor Megaohms, dar într -o lumină strălucitoare, asta poate coborî doar la câțiva Sute de ohmi.Din cauza acestui comportament, LDR -urile sunt utilizate în multe dispozitive unde este necesară detectarea luminii.

Acest răspuns la lumină depinde și de lungime de undă a luminii.Unele lungimi de undă o afectează mai mult decât altele, ceea ce înseamnă că nu toată lumina au același impact.Acesta este unul dintre motivele pentru care LDR -urile sunt alese cu atenție pe baza unde și cum vor fi utilizate.

LDR -urile sunt făcute din Materiale semiconductoare, care le permit să răspundă la lumină.Un material comun utilizat este Sulfură de cadmiu (CDS). Cu toate acestea, din cauza problemelor de mediu, acest material a fost restricționat în multe țări europene.Alte materiale precum Selenidă de cadmiu (CdSE) sunt, de asemenea, limitate din motive similare.Alternative precum Sulfură de plumb (PBS) și antimonidă de indiu (INSB) sunt uneori folosite la locul lor.

Chiar dacă LDR -urile sunt făcute din semiconductori, sunt încă componente pasive.Asta înseamnă că nu amplifică sau nu semnale în mod activ.De asemenea, spre deosebire de Fotodiode sau Fototransistori, LDRS fac nu conține o joncțiune PN.Acest lucru le face diferite de alte dispozitive sensibile la lumină și face parte din ceea ce le oferă comportamentul lor unic și utilizarea largă.

Simbol LDR

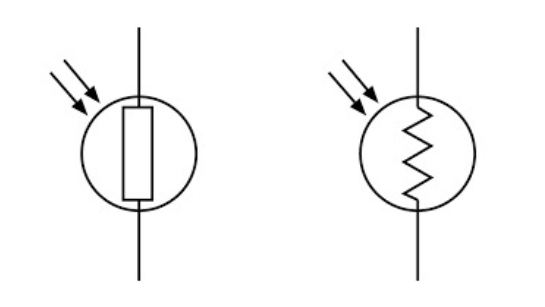

Figura 2. Simbol LDR

Când citești o diagramă de circuit și întâlnești un Rezistență dependentă de lumină (LDR), veți observa că simbolul său arată foarte mult ca un rezistor obișnuit.Ceea ce îl face diferit sunt cei doi mici Săgeți îndreptate spre rezistor.Aceste săgeți sunt acolo pentru a arăta asta Lumina cade pe componentă, care este ceea ce afectează comportamentul său.Acest indiciu vizual vă ajută să înțelegeți că valoarea rezistenței nu este fixată - se schimbă în funcție de cantitatea de lumină care o lovește.

Acest același stil de simbol este utilizat și pentru alte părți sensibile la lumină Fotodiode şi Fototransistori.În aceste cazuri, săgețile servesc același scop - pentru a arăta că aprinde activează sau influențează componenta.Folosind aceste simboluri vizuale, devine mai ușor să identificați rapid modul în care fiecare parte funcționează într -un circuit, fără a avea nevoie de o explicație lungă.

Cum este construit un LDR

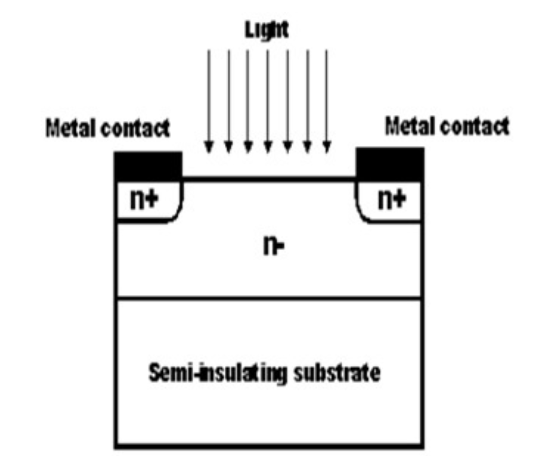

Figura 3. Piesele și structura unui LDR

Construcția unui rezistor dependent de lumină (LDR) începe cu un special Material sensibil la lumină Acest lucru poate răspunde la schimbările de lumină.Acest material este așezat cu atenție pe o bază puternică, ne-conductivă, adesea făcută din ceramică.Ceramica acționează ca un izolator și oferă suport pentru întreaga structură.

Pentru a obține rezistența și puterea potrivită, materialul sensibil la lumină este aranjat într-un Model de zigzag .Această formă crește calea pe care trebuie să o călătorească curentul, ceea ce ajută la realizarea proprietăților electrice dorite. Aspect în zig -zag De asemenea, împarte structura în două secțiuni, fiecare fiind conectată la un contact metalic.

Aceste contacte metalice, numite și contacte ohmice, sunt așezate de o parte și de alta a materialului.Treaba lor este de a permite electricității să curgă și să iasă din LDR.Este important ca aceste contacte să aibă rezistență foarte scăzută, astfel încât orice schimbare a rezistenței LDR vine doar din efectul luminii, nu de la contactele în sine.

Astăzi, materiale dăunătoare precum plumb și cadmiu sunt evitate în producția LDR, deoarece nu sunt sigure pentru mediu.Alternativele mai sigure sunt acum utilizate pentru a reduce impactul asupra mediului, păstrând în același timp LDR -ul eficient.

Cum funcționează un LDR

Funcționarea unui LDR (rezistență dependentă de lumină) se bazează pe un efect simplu, dar interesant numit fotoconductivitate.Aceasta înseamnă că materialul din interiorul LDR devine mai bun la transportul de energie electrică atunci când este expus la lumină.Când lumina lovește suprafața LDR, energia de la acea lumină este absorbită de material, iar acest lucru provoacă schimbări la nivel atomic.

În interiorul materialului, În mod normal, electronii rămân în banda de valență, unde nu se mișcă liber.Dar când vine suficientă energie ușoară, le oferă acestor electroni o apăsare, ajutându -i să sară în bandă de conducere.În această nouă bandă, electronii se pot deplasa liber și pot transporta curent electric.Totuși, acest lucru se întâmplă numai dacă Fotoni ușori au mai multă energie decât bandgap a materialului.

Pe măsură ce mai mulți electroni fac acest salt, numărul de Transportatorii de încărcare crește.Acest lucru duce la o mai bună conductivitate, sens Mai mult curent poate curge prin LDR.Drept urmare, Rezistența scade.Deci, atunci când lumina este strălucitoare, LDR oferă mai puțină rezistență, iar când este întuneric, rezistența crește.Acest comportament simplu este ceea ce face ca LDR-urile să fie atât de utile în aplicațiile de sensibilitate la lumină.

Circuit LDR explicat

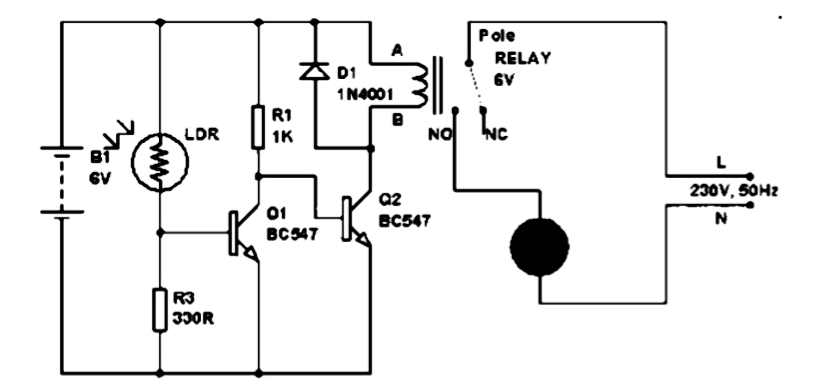

Figura 4. Diagrama circuitului LDR

Un Circuit LDR este conceput pentru a răspunde automat la schimbările de lumină și folosește câteva componente de bază pentru a face acest lucru.Acestea includ de obicei un LDR, releu, pereche Darlington, diodă și câteva rezistențe.Scopul acestei configurații este de a porni sau opri o lumină sau un dispozitiv în funcție de câtă lumină este în jur.

Circuitul își primește puterea de la un Sursa de tensiune continuă, care poate veni fie de la un baterie sau a Circuitul de redresare a podului.Dacă se folosește puterea de curent alternativ, a Transformator de renunțare Reduce alimentarea mare de 230V la 12V AC.De acolo, The Rectificator de pod- Fabricat folosind patru diode aranjate într -un mod specific -transformă AC în DC.O Regulator de tensiune apoi aduce acest DC de 12V până la 6V DC, care este de obicei circuitul LDR.Această configurație asigură că circuitul senzorului de lumină are un furnizare constantă și continuă, chiar dacă aportul principal este ca gospodăria standard.

În timpul zi, rezistența LDR este scăzută - înconjurător 100 ohmi.Pentru că curentul curge întotdeauna prin calea cea mai mică rezistență, cea mai mare parte a acesteia trece prin LDR și ocolește celelalte componente, cum ar fi bobina releului.Drept urmare, releul nu are suficientă putere a activa, iar lumina conectată rămâne OFF.

La noapte, situația se schimbă.Rezistența LDR crește dramatic - adesea la fel de mare 20 megaohme.Cu această rezistență ridicată, foarte puțin curent curge pe calea LDR.În schimb, curentul ia cealaltă cale, unde se varsă în Tranzistorii de pereche Darlington.Când tensiunea de la baza acestei perechi se ridică deasupra 1.4V, tranzistoarele porniți, permițând suficient curent pentru a energiza Relay Bobin.Odată ce releul se activează, lumina conectată sau dispozitivul este pornit.

Această configurație inteligentă folosește Principiile de bază ale rezistenței și fluxului de curent Pentru a controla dispozitivele bazate pe lumina din jur, ceea ce o face utilă pentru lumini exterioare, lămpi automate și aplicații similare.

Efectul frecvenței asupra LDR

Sensibilitatea unui LDR nu depinde doar de cât de strălucitoare este lumina - se schimbă și pe baza lungime de undă din acea lumină.Lungimea de undă este legată de culoare sau frecvență a luminii.Unele LDR -uri răspund mai mult la anumite lungimi de undă, în special la cele care se încadrează într -un interval specific.Când lungimea de undă a luminii este în afara acestei game, LDR -ul ar putea să răspundă cu greu deloc.Aceasta înseamnă că LDR nu este la fel de sensibil la toate tipurile de lumină.

Material folosit pentru a face LDR joacă un rol important în modul în care reacționează.Diferite materiale răspund mai bine la diferite părți ale spectrului de lumină.Acesta este motivul pentru care LDR -urile obținute dintr -un singur tip de material ar putea funcționa bine în lumina zilei, în timp ce altele ar putea fi mai potrivite pentru detectarea luminii în gama infraroșu (IR).

În special, LDR -uri extrinseci- care sunt făcute folosind impurități adăugate - tendința să fie mai sensibilă la lungimile de undă specifice.Acestea sunt adesea folosite atunci când se ocupă lumină infraroșu, cum ar fi în sisteme de control la distanță sau dispozitive de sensibilitate la noapte.Cu toate acestea, atunci când lucrați cu infraroșu, există un lucru important de reținut: Radiația IR poartă căldurăși că căldura se poate acumula în dispozitiv.Deci, dacă utilizați un LDR în aplicații legate de IR, este o idee bună Gestionează cu atenție căldura pentru a evita deteriorarea componentei sau a afecta precizia acesteia.

Timp de întârziere în LDRS

Unul dintre lucrurile de care trebuie să fiți conștienți atunci când utilizați un Ldr este el latență, sau timpul de întârziere.Aceasta se referă la cât timp durează LDR pentru a reacționa după ce există o schimbare a nivelului de lumină.Când lumina din jurul ei se schimbă, LDR nu se schimbă instantaneu la noua sa rezistență.În schimb, este nevoie de un moment scurt pentru a se stabili în noua sa valoare.Această întârziere este importantă de luat în considerare atunci când proiectați circuite care se bazează pe schimbări de lumină rapidă.

Din acest motiv Răspuns lent, LDR -urile nu sunt ideale pentru situațiile în care Nivelurile de lumină se schimbă rapid-De exemplu, în sisteme de detectare de mare viteză sau clipire rapidă.Dar pentru aplicațiile în care nivelul luminii se schimbă mai treptat, ca și în lămpi automate de noapte sau senzori exteriori, această întârziere este de obicei Nu este o problemă.

timpul de răspuns a unui LDR poate varia în funcție de faptul că lumina este în creștere sau în scădere.De exemplu, când lumina este aprinsă brusc după întuneric, LDR răspunde de obicei într -un Puține zeci de milisecunde.Cu toate acestea, atunci când lumina este eliminată, LDR poate lua până la o secundă completă pentru a reveni la rezistența sa întunecată.Acest timp de recuperare mai lent este un lucru pe care îl veți găsi adesea menționat în fișa cu date a componentei.

De fapt, fișele tehnice includ de obicei Valori de rezistență întunecată măsurate la intervale de timp stabilite - în mod obișnuit după 1 secundă şi 5 secunde.Aceste valori ajută la dând un sentiment de cât de repede sau lent se ajustează LDR, ceea ce vă poate ghida în alegerea dacă se potrivește nevoilor circuitului dvs.

Principalele caracteristici ale LDR

Înțelegerea caracteristicilor de bază ale unui LDR (rezistență dependentă de lumină) Vă ajută să obțineți o imagine mai clară a modului în care se comportă în diferite situații de iluminare.Aceste specificații vă arată cum reacționează rezistența atunci când este în întuneric, când lumina o lovește și câtă putere se poate descurca în siguranță.În loc să ghiciți cum ar putea răspunde LDR, aceste valori vă oferă informații fiabile pe care le puteți utiliza atunci când puneți împreună un circuit.

De exemplu, știind cât de mult rezistență pe care LDR o oferă în întuneric Vă spune cât de sensibil va fi sistemul dvs. de detectare a luminii atunci când nu există lumină.Pe de altă parte, rezistență sub lumină strălucitoare arată cât va crește curentul atunci când mediul se va aprinde.Caracteristici precum disiparea puterii şi Tensiune maximă Asigurați -vă că nu împingeți LDR -ul dincolo de ceea ce poate face față, ceea ce ajută la evitarea deteriorării și menține circuitul dvs. fără probleme.

Când lucrați la un proiect ca un Lampa automată de noapte, a senzor de lumină de zi, sau orice fel de Comutator activat ușor, aceste valori vă ghidează în alegerea componentei potrivite.Potrivirea caracteristicilor LDR la nevoile circuitului dvs. asigură o performanță mai bună, o durată de viață mai lungă și răspunsuri mai precise.Prin acordarea atenției acestor detalii, puteți construi dispozitive care funcționează mai fiabil și să răspundă la lumină exact așa cum doriți.

Specificații	Valoare
Disiparea maximă a puterii	200 MW
Tensiune maximă la 0 lux	200 v
Lungimea de undă maximă	600 nm
Rezistență minimă la 10 lux	1,8 kΩ
Rezistență maximă la 10 lux	4,5 kΩ
Rezistență tipică la 100 de lux	0,7 kΩ
Rezistență întunecată după 1 secundă	0,03 MΩ
Rezistență întunecată după 5 secunde	0,25 MΩ

Comportament și caracteristici LDR

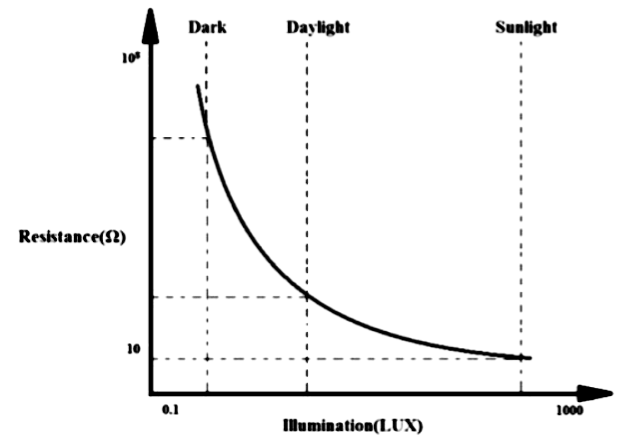

Figura 5. Rezistență față de graficul ușor al LDR

Un LDR (rezistență dependentă de lumină) răspunde foarte mult la schimbările de lumină.Unul dintre cele mai vizibile comportamente ale sale este modul în care acesta Rezistența scade atunci când lumina devine mai puternică.Când intensitatea luminii crește, rezistența LDR poate scădea rapid - uneori sub 1kΩ.Acest lucru îl face ideal pentru situațiile în care trebuie să detectați luminozitatea și să reacționați la ea rapid.

Când lumina lovește suprafața LDR, materialul din interior începe să funcționeze mai bine, iar rezistența scade.Pe de altă parte, dacă așezați LDR în întuneric, Rezistența crește din nou.Această rezistență ridicată la întuneric este adesea denumită Rezistență întunecată.Dacă păstrați o tensiune constantă pe LDR și crește intensitatea luminii, actualul va crește, de asemenea,- Mulțumesc la scăderea rezistenței.Modul în care funcționează această relație între lumină și rezistență este clar arătat în curba sa caracteristică.

LDR-urile nu răspund într-o manieră perfect dreaptă, ceea ce înseamnă că sunt neliniar dispozitive.Comportamentul lor depinde de mai mult decât de o simplă luminozitate - se schimbă și în funcție de lungimea de undă a luminii căzând pe ei.Este posibil ca unele LDR -uri să nu reacționeze prea mult la anumite lungimi de undă, iar acest lucru depinde mai ales de tip de material folosit la fabricarea rezistenței.

O altă caracteristică importantă este timpul de răspuns.Când lumina lovește brusc LDR, reacționează rapid - de obicei în jur 8 până la 12 milisecunde.Cu toate acestea, atunci când lumina este îndepărtată, este nevoie Câteva secunde pentru ca rezistența să revină la valoarea sa inițială.Această întoarcere mai lentă se numește rata de recuperare.Această proprietate este de fapt utilă în unele aplicații, cum ar fi Compresoare audio, unde recuperarea lentă ajută la netezirea semnalului.

În comparație cu alte componente sensibile la lumină Fotodiode şi Fototransistori, LDR -urile sunt Mai lent şi mai puțin receptiv.O fotodiodă este un dispozitiv semiconductor activ cu un PN-JUNCIȚIE care transformă lumina direct în semnale electrice.În schimb, un LDR este un Componenta pasivă fără o joncțiune PN.Deși reacționează și la lumină, nu generează electricitate în același mod.Pur și simplu își schimbă rezistența, ceea ce o face potrivită pentru detectarea de bază a luminii, dar nu pentru detectarea de mare viteză sau de înaltă precizie.

Diferite tipuri de LDR

LDR -urile (rezistențe dependente de lumină) vin în diferite tipuri, iar clasificarea lor se bazează de obicei fie pe Material folosit pentru a le face sau ale lor liniaritate ca răspuns la lumină.Aceste diferențe afectează modul în care LDR se comportă în diferite condiții de iluminare, ceea ce face ca unele tipuri să fie mai potrivite pentru aplicații specifice decât altele.Haideți să explorăm cele două moduri principale LDR -urile sunt clasificate.

Pe baza materialului fotosensibil

Un mod obișnuit de a clasifica LDRS este de tipul de Material fotosensibil folosit în construcția lor.Diferite materiale răspund mai bine la diferite tipuri de lumină.De exemplu, LDR -uri făcute cu sulfură de cadmiu (CDS) sunt foarte receptivi la lumina vizibilă, ceea ce le face ideale pentru detectarea luminii cu scop general.Ei pot detecta majoritatea lungimilor de undă ușoare care sunt vizibile și pentru ochiul uman.

Dacă aplicația dvs. implică detectarea radiații cu infraroșu (IR), apoi un LDR făcut din sulfură de plumb (PBS) ar fi o potrivire mai bună.Aceste tipuri sunt mai sensibile la lungimile de undă IR, care nu sunt vizibile pentru ochiul uman, dar sunt utilizate în multe sisteme de teledetecție sau de detectare a nopții.

Alte materiale precum Sulfură de taliu şi Selenidă de cadmiu sunt, de asemenea, utilizate în unele LDR -uri, fiecare oferind niveluri diferite de sensibilitate în funcție de spectrul pe care sunt menit să -l detecteze.

Bazat pe liniaritate

LDR -urile pot fi, de asemenea, grupate pe baza modului în care acestea Rezistența se schimbă în raport cu intensitatea luminii- Aceasta se numește liniaritate.În acest caz, acestea sunt tipuri liniare sau neliniare.

LDR -uri liniare sunt cele care arată o scădere lină și previzibilă a rezistenței pe măsură ce nivelul luminii crește.Din cauza acestui comportament consistent, acestea sunt uneori denumite Fotodiode, în special în circuitele care depind de răspunsuri constante și fiabile.Cu toate acestea, în multe setări, le veți vedea în continuare utilizate ca fotosisistori din cauza funcționării lor similare.

Pe de altă parte, LDR-uri neliniare sunt mai frecvente și sunt utilizate în aplicații generale.Acestea nu urmează un răspuns liniar, iar rezistența lor poate varia la rate diferite, în funcție de cantitatea de lumină.Un lucru cheie de remarcat este că comportamentul lor este de obicei Nu este afectat de polaritate a tensiunii aplicate, ceea ce le face mai simple de utilizat în circuitele de bază.

Înțelegând aceste două tipuri principale - bazate pe material și comportament - puteți alege tipul de LDR care se potrivește cel mai bine proiectului dvs., indiferent dacă este pentru detectarea luminii, luminile de mișcare sau chiar detectarea infraroșii.

Avantaje și dezavantaje ale LDR

Avantaje	Dezavantaje
Sensibilitate ridicată la lumină	Răspuns spectral restrâns
Structura mică și simplă	Efect de histereză
Ușor de utilizat și conectat	Stabilitate la temperatură scăzută în materiale sensibile
Rentabil	Răspuns lent în unele materiale stabile
Fără potențial de joncțiune	Nu este potrivit pentru condiții de lumină care se schimbă rapid
Raport ridicat de rezistență la lumină la întuneric	Mai puțin receptiv în comparație cu fotodiodele sau fototransistorii
Potrivit pentru aplicații de bază de sensibilitate la lumină	Performanța afectată de schimbările de temperatură

Utilizări comune ale LDR

Rezistenți dependenți de lumină (LDR) sunt utilizate în multe aplicații de zi cu zi, deoarece sunt simple, fiabile și costuri scăzute.Aceste dispozitive sunt perfecte pentru situațiile în care trebuie detectează prezența sau absența luminii.Deoarece răspund la schimbarea nivelurilor de lumină, acestea sunt utilizate în mod obișnuit ca senzori de lumină în diferite tipuri de sisteme electronice.

O utilizare obișnuită a unui LDR este în Lumini stradale automate.În aceste sisteme, LDR simte lumina naturală din afară.Când se întunecă seara, rezistența crește, ceea ce declanșează lumina să se aprindă automat.Dimineața, pe măsură ce lumina soarelui crește, rezistența scade, iar lumina se stinge - heling la Economisiți energie fără niciun efort manual.

LDR -urile sunt de asemenea utilizate în Ceasuri de alarmă care ajustează luminozitatea ecranului pe baza iluminatului camerei sau Sisteme de alarmă de jefuire, unde o schimbare bruscă a luminii (cum ar fi deschiderea unei uși sau a unei ferestre) poate declanșa o alertă.Le veți găsi și în contoare ușoare, care măsoară intensitatea luminii într -un spațiu și sunt utile pentru fotografie sau îngrijirea plantelor.

O altă utilizare interesantă este într -un Proiect de lumină stradală care consumă putere unde intensitatea luminii se schimbă pe baza împrejurimilor.În timpul orelor cu trafic scăzut, luminozitatea se reduce la economisirea energiei, iar atunci când se detectează mișcare sau întuneric, luminile se luminează din nou.Acest lucru nu numai că îmbunătățește eficiența, dar și prelungește durata de viață a sistemului de iluminat.

Pentru că LDR -urile sunt ușor de integrat în circuite, sunt adesea folosite în Proiecte de studenți, kituri de hobbyși sisteme simple de automatizare.Utilizarea lor flexibilă atât în ​​setări mici, cât și mari, le face o alegere populară pentru aplicațiile sensibile la lumină pe diferite domenii.

Economisirea energiei cu lumini stradale controlate de intensitate folosind LDR

Astăzi, majoritatea autostrăzilor sunt aprinse folosind Lămpi ascunse (descărcare de mare intensitate), care consumă multă putere.Una dintre problemele comune cu aceste lămpi este că nu au un sistem automat porniți și opriți pe baza luminii naturale.Adesea rămân pe mai mult decât este necesar, irosind energie.Pentru a rezolva acest lucru, o soluție îmbunătățită utilizează Lumini LED cu control de intensitate, gestionat de un LDR (rezistență dependentă de lumină).

Acest sistem modern este conceput pentru a reduce consumul de energie Văzut în setările tradiționale de iluminare.În loc de lămpi HID, folosește LED -uri, care necesită mai puțină energie și, de asemenea, ultimul mult mai mult.Ceea ce face această abordare mai eficientă este că Luminozitatea luminilor poate fi reglată În funcție de timpul nopții și de cât de multă iluminare este de fapt nevoie.

În centrul acestui sistem este un Ldr , care detectează lumina ambientală.În timpul zilei, când lumina soarelui este puternică, Rezistența LDR picături, trimiterea unui semnal către controler pentru a stinge luminile.Pe măsură ce se întunecă, rezistența crește și Luminile se aprind automat.

Un grup de LED -urile formează lumina de stradă, și a Microcontroller Gestionează luminozitatea lor.Este programat să controleze intensitate folosind PWM (modularea lățimii pulsului) semnale.Noaptea, când traficul este mare, luminile rămân strălucitoare.Pe măsură ce traficul încetinește în timpul orei de la sfârșitul nopții, Luminozitatea scade treptat, ajutând la conserva energia.La 6 a.m., luminile se sting complet și se pornesc din nou la 18 p.m., repetând ciclul în fiecare zi.

Acest sistem poate fi îmbunătățit în continuare prin adăugarea unui Panou solar.Panoul va transforma lumina solară în tensiune în timpul zilei, care ar putea fi păstrată și mai târziu obișnuită alimentează luminile străzii LED.Acest lucru ar face sistemul și mai eficient și ecologic, reducerea dependenței de rețeaua electrică.

Concluzie

LDR -urile sunt componente simple, accesibile și utile care își schimbă rezistența pe baza nivelurilor de lumină.Acestea joacă un rol cheie în multe sisteme automate, cum ar fi luminile care se aprind noaptea sau se întind pe baza luminozității.Înțelegerea modului în care funcționează LDR -urile și modul în care acestea sunt utilizate vă poate ajuta să creați circuite mai inteligente și mai eficiente.De la senzori de bază până la iluminarea stradală care economisește energie, aplicațiile sunt largi și practice.Indiferent dacă lucrați la un proiect mic sau la un sistem de iluminat mai mare, un LDR poate fi o parte utilă a designului dvs.
